WAGO 750-655 – AS-Interface-Master AS-i 3.0, 62 Slaves | sealed

Artikelnummer: 750-655 Hersteller: WAGO Serie: WAGO-I/O-SYSTEM 750 Modell: AS-Interface-Master

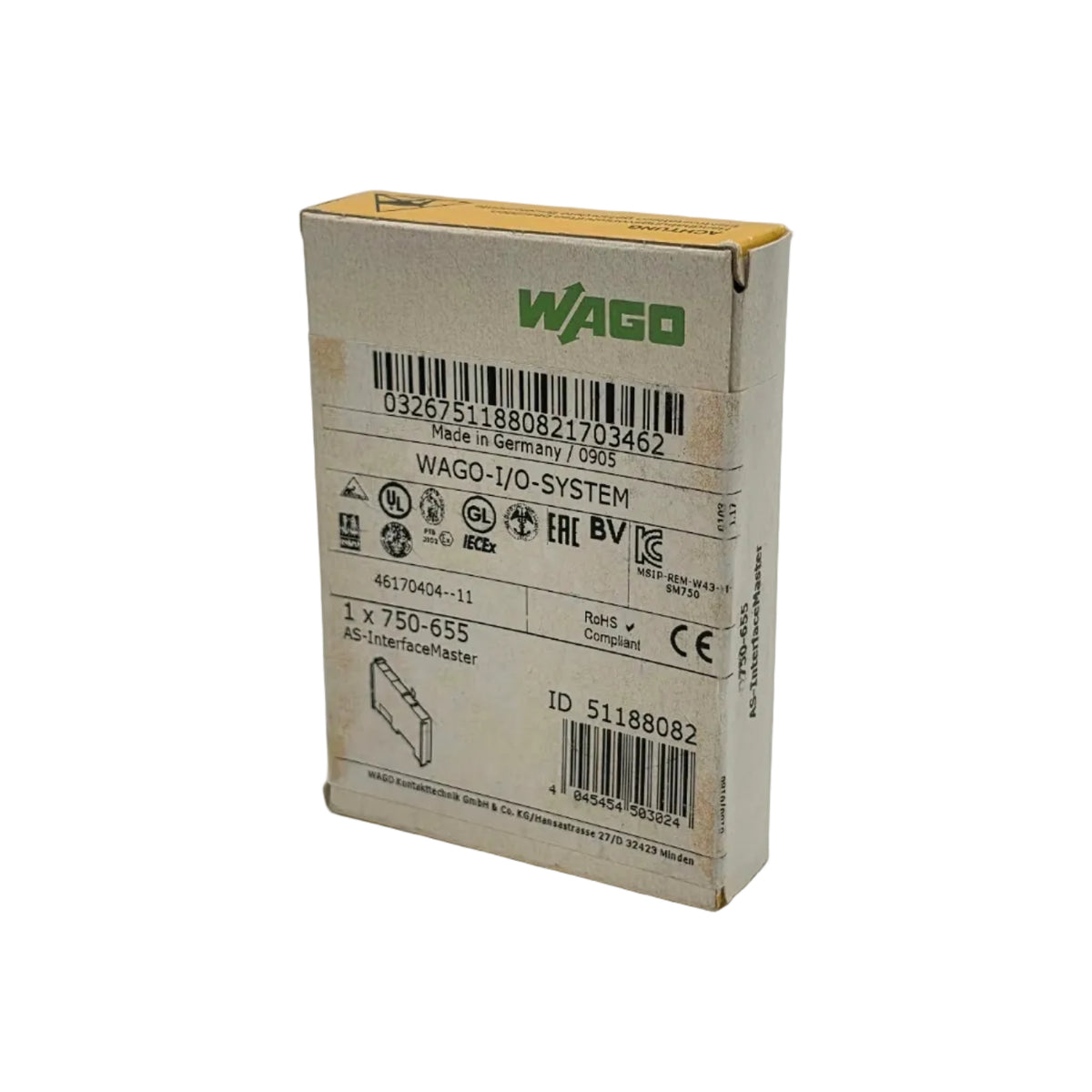

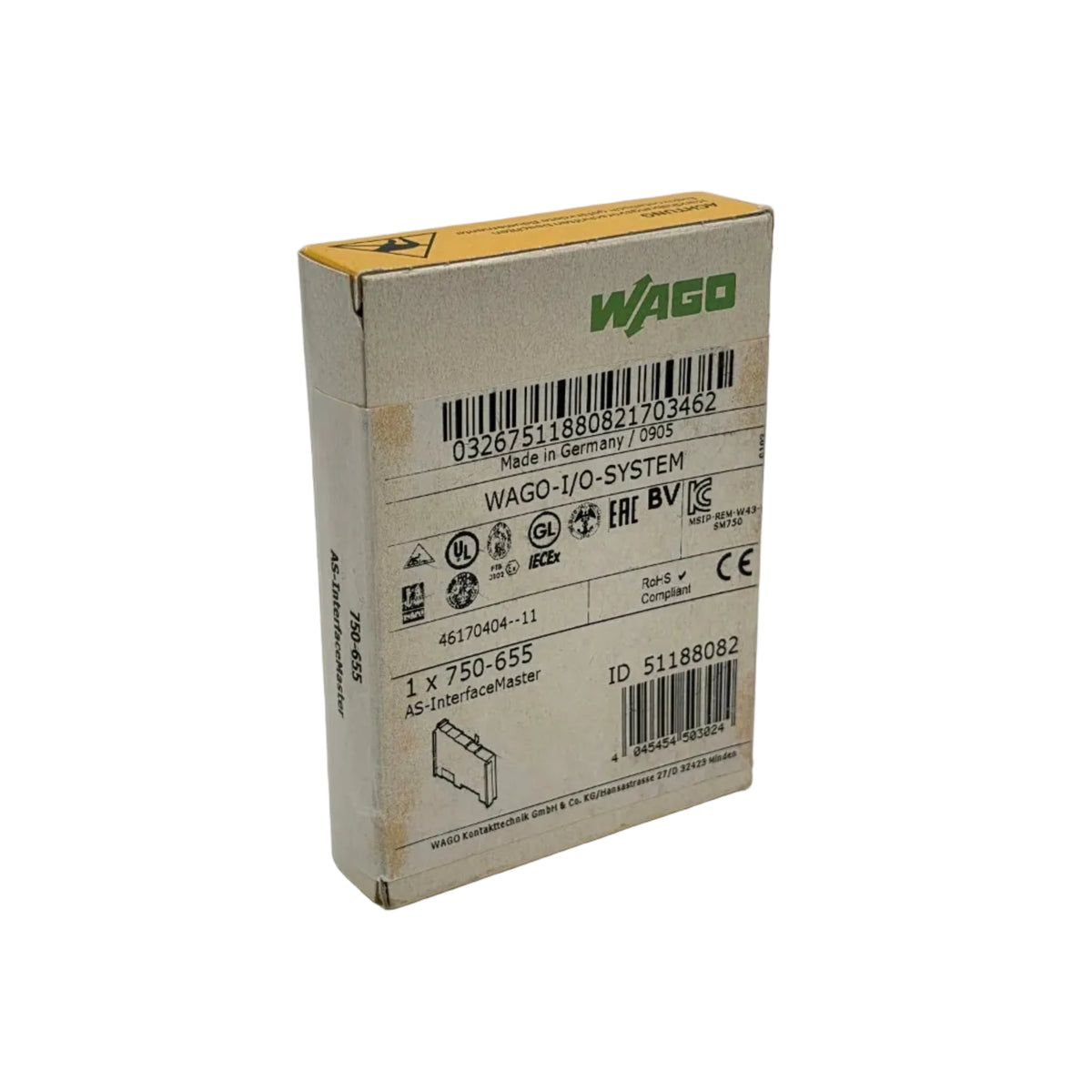

Zustand: Neu, originalverpackt und versiegelt – Verpackung wurde nicht geöffnet

🛠️ Technische Daten:

• Produkttyp: AS-Interface-Mastermodul

• Schnittstelle: AS-Interface (AS-i)

• AS-i-Master-Klasse: M4

• AS-i-Spezifikation: Version 3.0

• Anzahl anschließbarer Slaves: bis zu 62

• Unterstützte Slave-Profile: V3.0, Transaktionsarten 1…5

• Übertragungskanäle: 1

• AS-i-Leitungslänge: max. 100 m, mit Repeater bis 300 m

• AS-i-Zykluszeit: 0,3…10 ms, abhängig von der Anzahl der Slaves

• Datenbreite: 12…48 Byte, konfigurierbar, inklusive 1 Byte Steuer-/Statusdaten

• AS-i-Spannungsversorgung: 26,5…31,6 V

• AS-i-Stromaufnahme: typ. 40 mA

• Systemversorgung: 5 V DC über Datenkontakte

• Stromaufnahme Systemversorgung: 55 mA

• Feldversorgung: 24 V DC (-15 %/+20 %) über Leistungskontakte

• Potenzialtrennung: 500 V (System/Versorgung/AS-i)

• Leistungskontakte eingehend: 2

• Leistungskontakte ausgehend: 2

• Statusanzeigen: integrierte Diagnose-LEDs

🔍 Diagnose- und Statusanzeigen:

• Grüne LEDs (A, B, E, F): AS-Interface-Power, Mapping Consistency, AS-Interface aktiv, Programmierfreigabe

• Rote LEDs (C, H): Lokalbus-Timeout, allgemeiner Fehler

• Gelbe LEDs (D, G): Overflow, Konfigurationsmodus

🌟 Besonderheiten:

• AS-i-Master der Klasse M4 nach Spezifikation 3.0

• Unterstützt bis zu 62 AS-Interface-Slaves

• Schnelle AS-i-Zykluszeiten von 0,3 bis 10 ms

• Leitungslängen bis 300 m mit Repeater möglich

• Konfigurierbare Prozessdatenbreite bis 48 Byte

• Integrierte LED-Diagnose zur Überwachung von Kommunikation und Betriebszustand

• 500 V Potenzialtrennung zwischen System, Versorgung und AS-i

• Direkte Integration in das modulare WAGO-I/O-SYSTEM 750

• Geeignet zur Vernetzung dezentraler Sensoren und Aktoren

⚙️ Einsatzgebiete:

Der WAGO 750-655 AS-Interface-Master ermöglicht die Integration eines AS-i-Netzwerks in das modulare WAGO-I/O-SYSTEM 750. Das Modul übernimmt die Kommunikation mit bis zu 62 angeschlossenen AS-i-Slaves und unterstützt die dezentrale Anbindung von Sensoren, Aktoren und weiteren kompatiblen Feldgeräten.

Typische Einsatzbereiche sind Fördertechnik, Verpackungsmaschinen, Montageanlagen, Produktionslinien, Materialflusssysteme und industrielle Automatisierungsanlagen. Durch die Unterstützung der AS-i-Spezifikation 3.0 eignet sich das Modul besonders für bestehende AS-Interface-Installationen sowie deren Wartung und Erweiterung.
