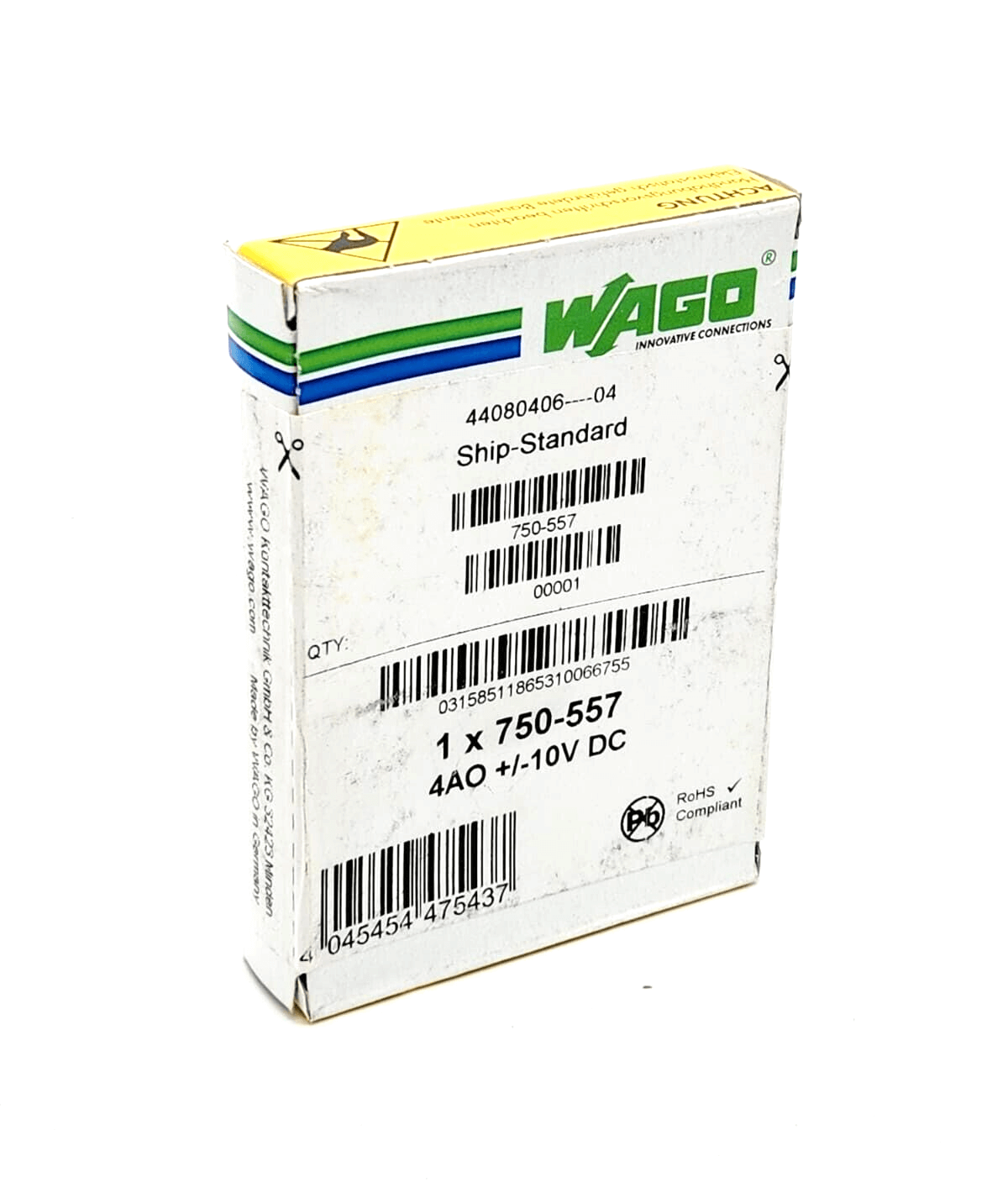

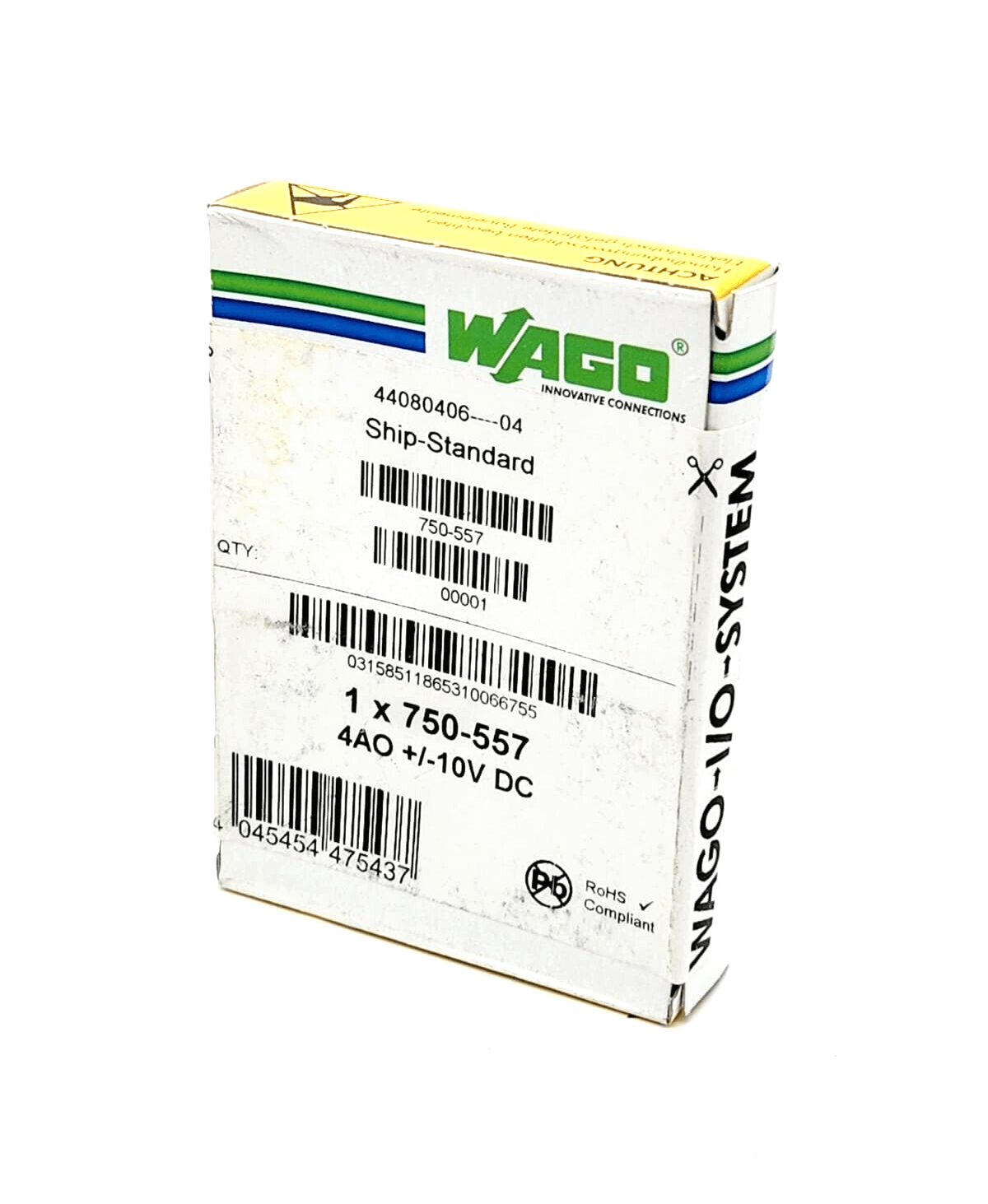

Wago 750-557 4-Kanal-Analogausgang DC ±10 V

Anzahl der analogen Ausgänge 4
Anzahl der Kanäle insgesamt (Modul) 4
Signalart Spannung
Signalart Spannung DC -10 … +10 V
Aktoranschluss 4 x (2 Leiter)
Auflösung [Bit] 12Bit
Datenbreite 4 x 16 Bit Daten; 4 x 8 Bit Steuer / Status (optional)
Bürde Spannungsausgang ≥ 5 kΩ
Wandlungszeit typ. 10ms
Messfehler, Bezugstemperatur 25°C
Messfehler, Abweichung max. vom Messbereichsendwert 0,1%
Temperaturfehler max. vom Messbereichsendwert 0,01%/K
Ausgabefehler, Bezugstemperatur 25,°C
Ausgabefehler, Abweichung max. vom Ausgabebereichsendwert 0.1%
Temperaturfehler max. vom Ausgabebereichsendwert 0.01%/K
Einschwingzeit typ. 100ms
Versorgungsspannung System DC 5 V; über Datenkontakte
Stromaufnahme Systemversorgung (5 V) 125mA
Versorgungsspannung Feld DC 24 V (-25 … +30 %); über Leistungskontakte (Einspeisung über Messerkontakt; Weiterleitung (nur Versorgungsspannung Feldseite) über Federkontakt)
Potentialtrennung 500 V System/Feld
Anzeigeelemente LED (A) grün: Funktion; LED (B) rot: Fehler
Anzahl Leistungskontakte eingehend 2
Anzahl Leistungskontakte ausgehend 2
Stromtragfähigkeit der Leistungskontakte 10A
