SICK 6050513 OD1-B100H50U14 Laser-Distanzsensor OD Mini

Artikelnummer: 6050513
Hersteller: SICK
Serie: OD Mini
Modell: OD1-B100H50U14

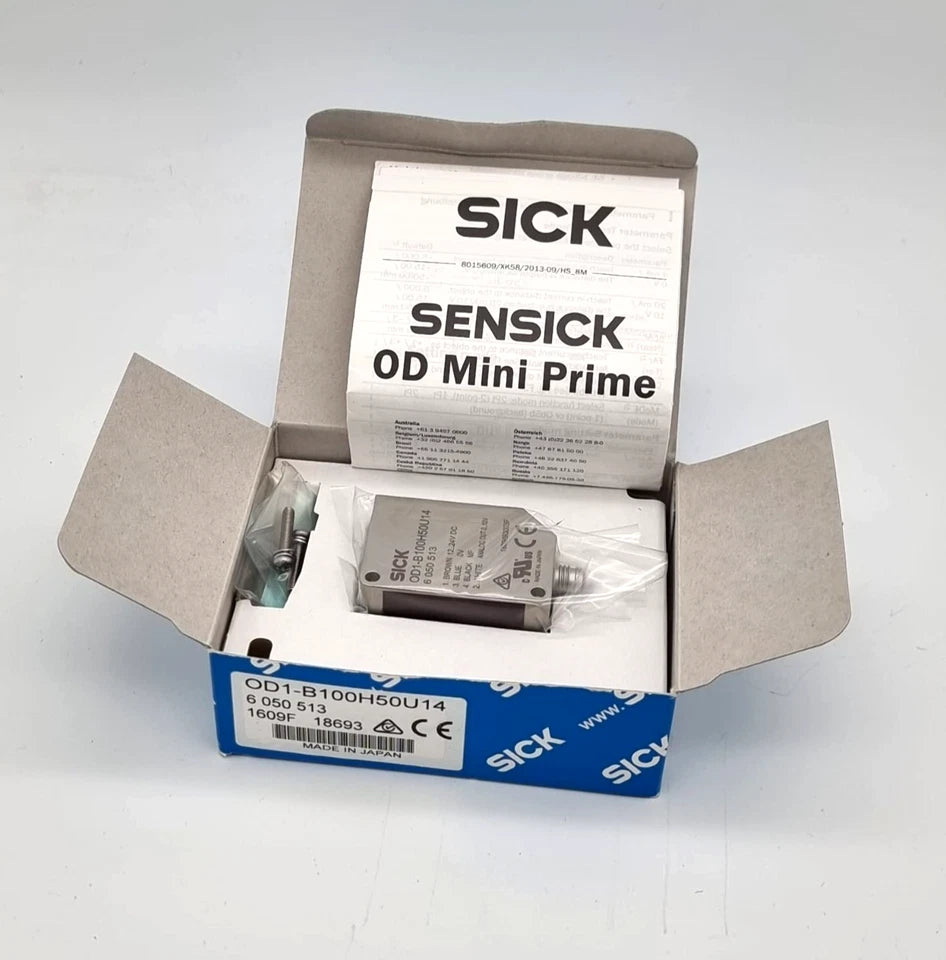

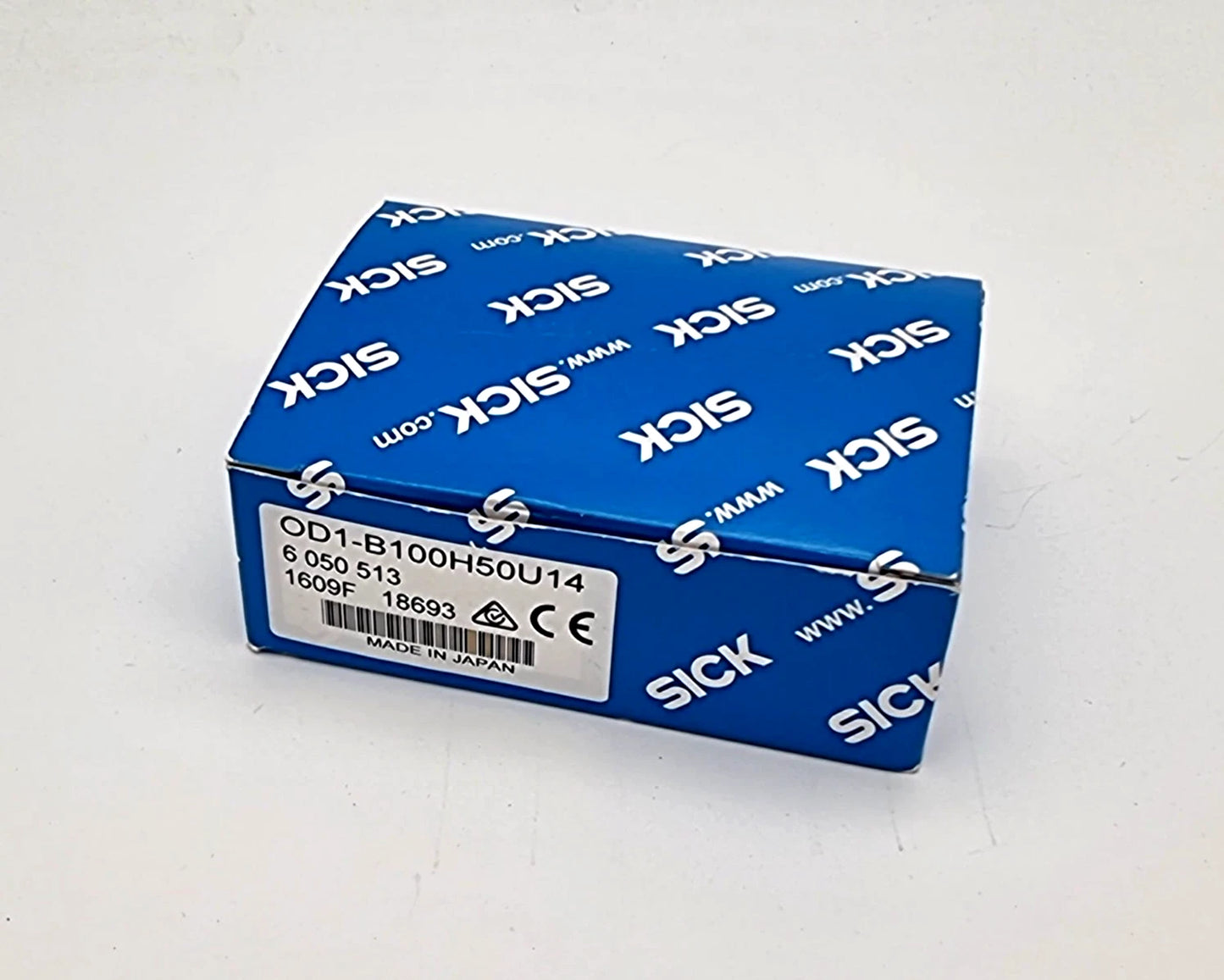

Zustand: Neu, originalverpackt

🛠️ Technische Daten

Produkttyp: Präzisions-Laser-Distanzsensor (Triangulation)

Messbereich:

• 50 … 150 mm

Messgenauigkeit / Performance:

• Wiederholgenauigkeit: 20 µm

• Linearität: ± 100 µm

• Ansprechzeit: ≥ 2 ms

• Max. Messfrequenz: bis 2 kHz

• Ausgabezeit (Analog): ≥ 0,5 ms

• Mittelwertbildung: 1 … 512-fach einstellbar

Lichtquelle / Optik:

• Laserklasse: 1 (augensicher)

• Wellenlänge: ca. 655 nm (rot)

• Typische Lichtfleckgröße bei 100 mm: 700 × 600 µm

Ausgänge & Schnittstellen:

• 1 × Analogausgang 0 … 10 V

• 1 × Multifunktionseingang (Laser-Off, externes Teach-in, Trigger)

• Konfigurierbarer Digitalausgang (modellabhängig)

Funktionen:

• Teach-in am Gerät

• Fensterfunktion (Window)

• Distance-to-Object-Modus

• Objekt-zwischen-Sensor-und-Hintergrund-Funktion

• Automatische oder manuelle Signaloptimierung

Elektrische Daten:

• Versorgungsspannung: 12 … 24 V DC

• Stromaufnahme: < 100 mA

• Verpolungs- und Kurzschlussschutz integriert

Mechanik & Umwelt:

• Bauform: Kompakter OD Mini Sensor

• Anschluss: M8-4-polig

• Schutzart: IP67

• Gehäsematerial: Metall/Kunststoff, robuste Industrieausführung

• Betriebstemperatur: –10 … +50 °C

Zulassungen:
CE, UL, EAC, Laserklasse 1

🌟 Besonderheiten

• Ultra-präziser Laser-Distanzsensor mit 20-µm-Wiederholgenauigkeit

• Ideal für sehr schnelle Anwendungen dank bis zu 2 kHz Messrate

• Sehr kompakte Bauform – perfekt für enge Maschinenräume

• Analoger 0–10-V-Ausgang für SPS, Motion-Control & Regelungen

• Einfache Parametrierung über Teach-in oder Steuereingang

• Robuste IP67-Ausführung für raue industrielle Umgebungen

• Hohe Stabilität auch bei schwierigen Oberflächen

⚙️ Typische Einsatzgebiete

• Präzisions-Positionierung

• Qualitätskontrolle & Prüfmaschinen

• Roboter-Gestenerkennung & Pick-and-Place

• Höhenmessung, Dickenmessung, Kantenerkennung

• Elektronik- und Montagefertigung

• Verpackungs- und Automatisierungstechnik

• Messtechnik im High-Speed-Bereich
