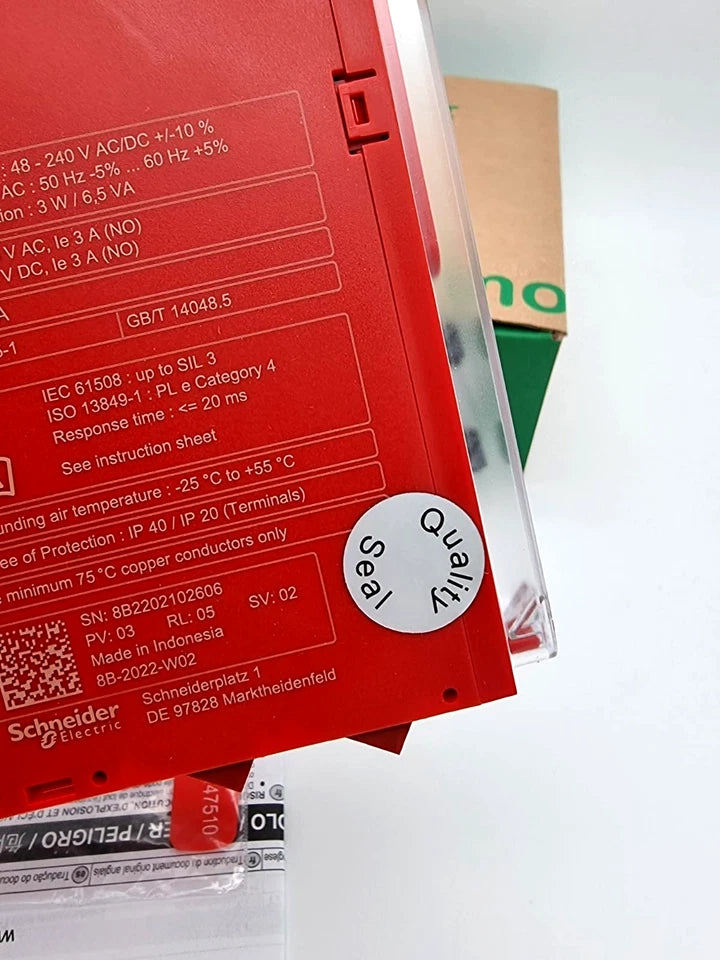

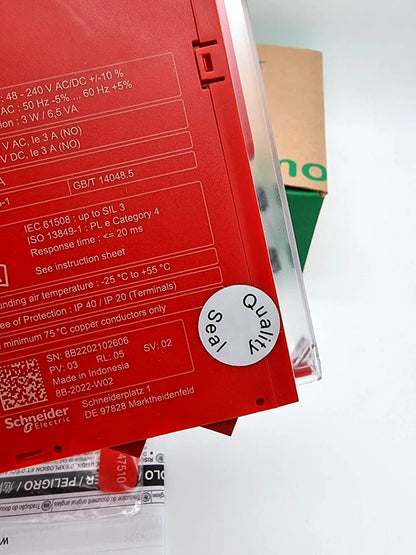

Schneider Electric XPSUAF33AP Sicherheitsrelais 48–240 V AC/DC

Artikelnummer: XPSUAF33AP
Hersteller: Schneider Electric
Serie: Harmony – Sicherheitsautomatisierung
Bezeichnung des Sicherheitsmoduls: XPSUAF
Gerätetyp: Sicherheitsmodul / Sicherheitsrelais

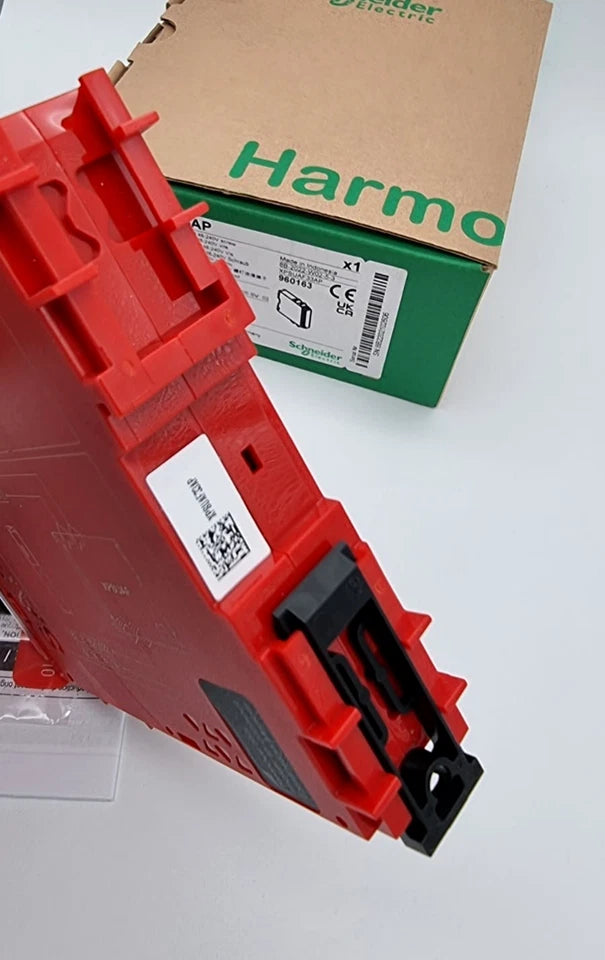

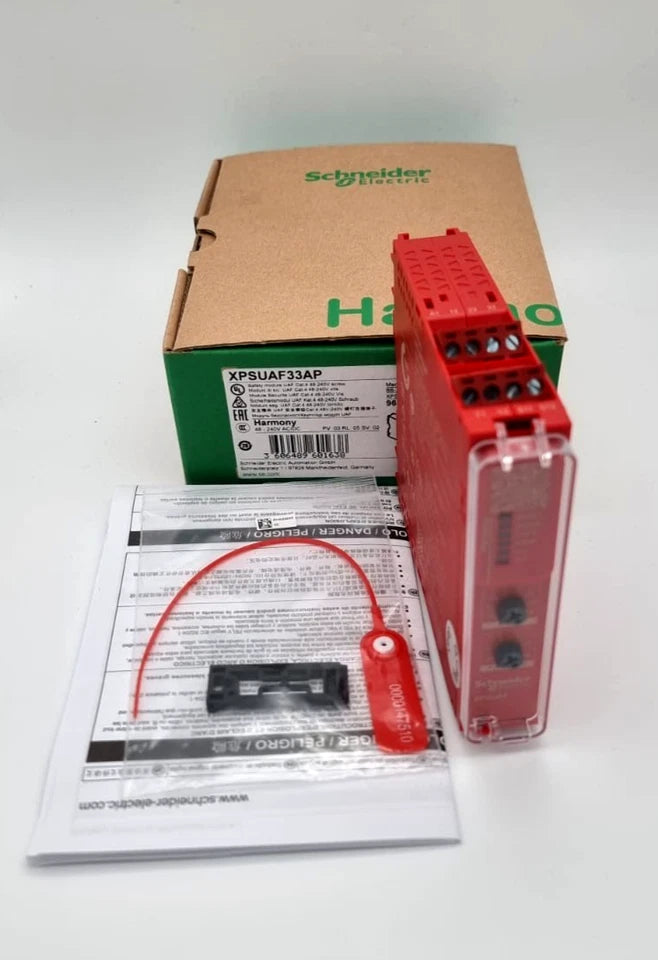

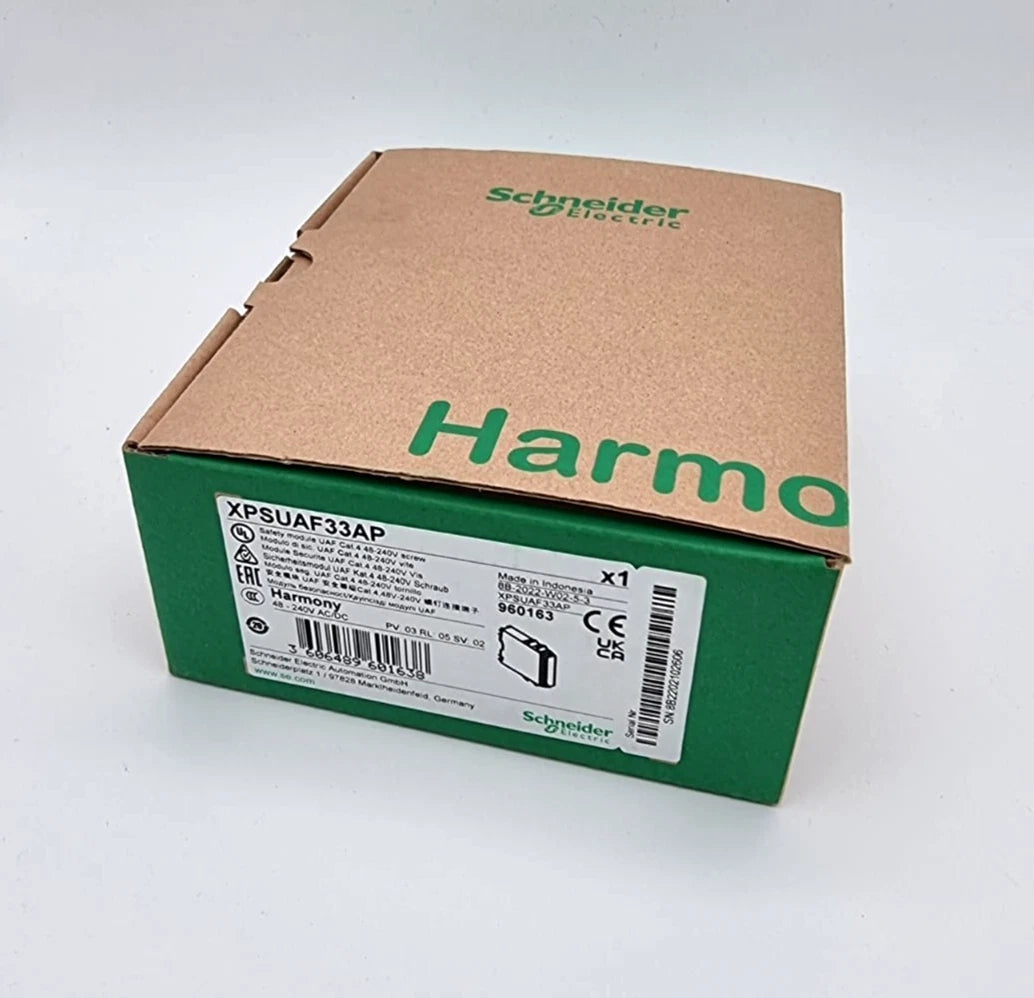

Zustand: Neu, originalverpackt

🛠️ Allgemeine Beschreibung

Das Schneider Electric XPSUAF33AP ist ein universell einsetzbares Sicherheitsrelais zur Überwachung antivalenter Kontakte sowie unterschiedlichster sicherheitsgerichteter Sensorik. Es eignet sich für Not-Halt, Schutztüren, Lichtvorhänge (ESPE), PNP-Sensoren, Magnetschalter, RFID-Sicherheitsschalter und Näherungsschalter.

Mit einer Weitbereichsversorgung von 48–240 V AC/DC, 3 sicheren Schließerkontakten und umfangreichen Diagnosefunktionen erfüllt das Modul höchste Sicherheitsanforderungen bis PL e / Kategorie 4, SILCL 3 und SIL 3. Die abnehmbaren Schraubklemmen erleichtern Installation und Wartung im Schaltschrank.

🛠️ Technische Daten

Sicherheitsfunktionen & Anwendungen

• Not-Halt: mit 2 Öffnern

• Schutztürüberwachung: 1 oder 2 Endschalter

• Überwachung:

  • 2 × PNP-Sensoren

  • Magnetschalter

  • Lichtvorhang (ESPE)

  • RFID-Sicherheitsschalter

  • Berührungslos wirkende Schutzeinrichtungen (BWS/ESPE)

  • Näherungsschalter

• Stromkreistypen: Öffnerpaar, PNP-Paar, antivalentes Paar, OSSD-Paar

Sicherheitsniveau & Zuverlässigkeit

• PL e / Kategorie 4 (ISO 13849-1)

• SILCL 3 (IEC 62061)

• SIL 3 (IEC 61508)

• MTTFd: > 30 Jahre

• DCavg: ≥ 99 %

• PFHd: 1,61E-09

• HFT: 1

• SFF: > 99 %

Versorgung & Leistung

• Bemessungsbetriebsspannung (UH,nom): 48–240 V AC/DC (−10 … +10 %)

• Leistungsaufnahme:

  • 3,0 W bei 48 V DC

  • 6,5 VA bei 240 V AC (50/60 Hz)

Ein- & Ausgänge

• Sicherheitseingänge: 2 (24 V DC, 5 mA)

• Max. Drahtwiderstand: 500 Ω

• Sicherheitsausgänge: 3 × Schließer (Relais)

• Nennbetriebsstrom (Ie):

  • 5 A AC-1 / 5 A DC-1

  • 3 A AC-15 / 3 A DC-13

• Steuerausgänge: 3 × Ein/Aus konfigurierbar, gepulst

• Diagnoseausgang: gepulster Halbleiterausgang 24 V DC, 20 mA (nicht sicherheitsrelevant)

Zeit & Reaktion

• Synchronisationszeit Eingänge: 0,5 s / 2 s / 4 s

• Startarten: automatisch / manuell / überwacht

• Max. Reaktionszeit (Eingang offen): 20 ms

Elektrische Sicherheit

• Ith: 8 A

• Absicherung: 10 A gG (Relais-Ausgangskreis)

• Ui: 250 V (Verschmutzungsgrad 2)

• Uimp: 4 kV (Überspannungskategorie II)

📐 Anzeige & Diagnose

• LEDs:

  • Grün: Versorgung EIN

  • Rot: Fehler

  • Gelb: Start, Sicherheitsstatus

  • Gelb: Sicherheitseingang S12, S22

📐 Mechanik & Montage

• Montage: 35-mm DIN-Hutschiene

• Abmessungen (H × B × T): 100 × 22,5 × 120 mm

• Gewicht: ca. 0,200 kg

Anschlusstechnik

• Klemmen: Abnehmbare Schraubklemmleisten

• Leiterquerschnitte:

  • 0,2–2,5 mm² (starr/flexibel)

  • 0,25–2,5 mm² flexibel mit Aderendhülse

  • Doppelader-Varianten gemäß Spezifikation

🌟 Besonderheiten

• Weitbereichsversorgung 48–240 V AC/DC

• 3 sichere Relais-Schließer

• Umfangreiche Sensor- und Applikationsunterstützung

• Höchste Sicherheitslevel (PL e / SIL 3)

• Abnehmbare Klemmen für einfache Installation

• Umfassende LED-Diagnose

⚙️ Typische Einsatzgebiete

• Not-Halt-Kreise

• Schutztür- und Zugangssicherung

• Lichtvorhang-Überwachung

• Maschinen- und Anlagenbau

• Funktionale Maschinensicherheit
