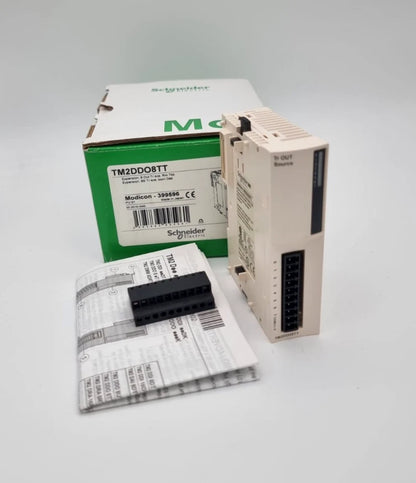

Schneider Electric TM2DDO8TT – 24 V DC Ausgangsmodul – 8× Transistorausgänge

Artikelnummer: TM2DDO8TT
Hersteller: Schneider Electric
Serie: Modicon M238
Modell: TM2DDO8TT – Diskretes Ausgangsmodul
Zustand: Neu, originalverpackt

🛠 Allgemeine Beschreibung

Das Schneider Electric TM2DDO8TT ist ein diskretes Transistorausgangsmodul für die Modicon-M238-Steuerungsfamilie sowie kompatible Systeme wie Twido und Advantys OTB.
Es stellt acht 24-V-DC-Transistorausgänge (Source-Typ) zur Verfügung und erweitert die digitale Ausgangskapazität von SPS-Systemen in industriellen Automatisierungsanwendungen.

Das Modul eignet sich für den robusten industriellen Einsatz und bietet schnelle Schaltzeiten, Schutzfunktionen sowie eine kompakte Bauform für den Einsatz in Steuerungs- und Maschinenbauumgebungen.

🛠 Technische Daten

Modultyp

• Diskretes Ausgangsmodul / Feldbusmodul

• 8 digitale Transistorausgänge (Source, 24 V DC)

Kompatibilität

• Modicon M238

• Advantys OTB

• Twido

• Austausch-/Steckmodul für modulare Automatisierungstechnik

Funktionalität

• 8 diskrete Ausgänge (Transistor, Source)

• Ausgangsspannung: 24 V DC

• Spannungsgrenzen: 20,4…28,8 V

• Strom pro Kanal: 0,6 A

• Maximaler Strom pro Ausgang: 4 A

• Schaltzeiten:

  • 450 µs von 0 → 1

  • 450 µs von 1 → 0

• Restspannung (Ures): 0,4 V im Zustand 1

• Maximaler Leckstrom: 0,1 mA

• Maximale induktive Last: 10 mH

• Maximale Wolframbelastung: 12 W

• Kurzschlussschutz: automatische Reaktivierung

• Überlastschutz: automatische Reaktivierung

• Isolation:

  • Zwischen Kanälen: keine

  • Kanäle zu interner Logik: 500 V / 1 min

• Verbrauch:

  • 10 mA bei 5 V DC (alle Ausgänge EIN)

  • 20 mA bei 24 V DC (alle Ausgänge EIN)

LED-Statusanzeigen für:

• Betriebszustände

• Ausgangszustände

• Fehler-/Diagnosemeldungen

Elektrischer Anschluss

• 1 abnehmbarer Schraubklemmenblock

Mechanik

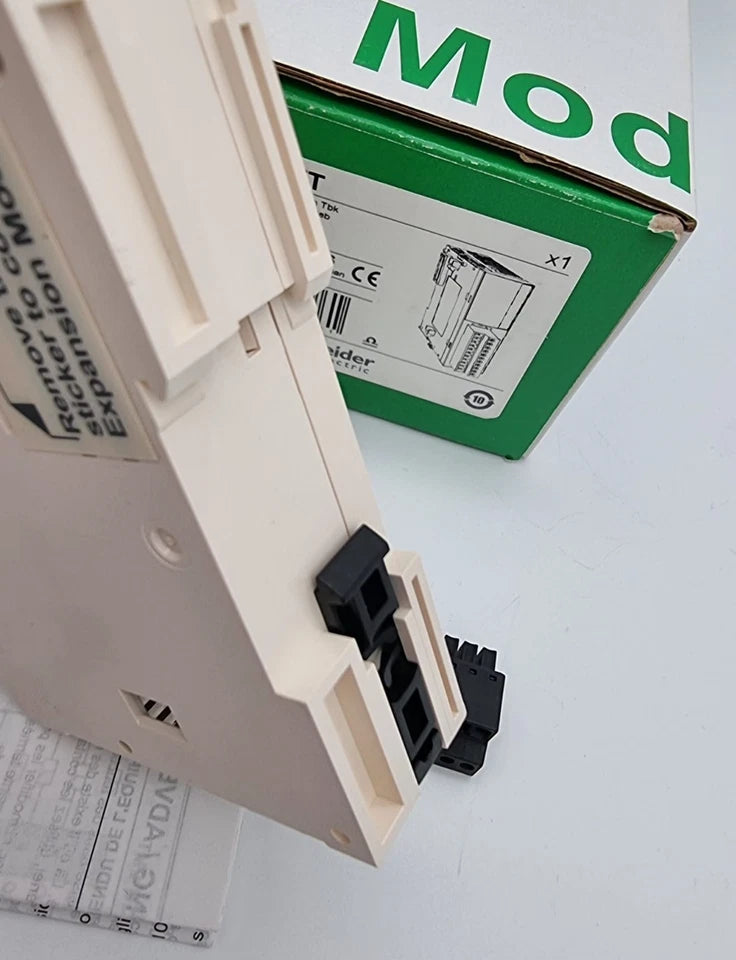

• Montage auf 35-mm-DIN-Schiene

• Abmessungen:

  • Höhe: 90 mm

  • Breite: 27,3 mm

  • Tiefe: 84,6 mm

• Nettogewicht: 0,085 kg

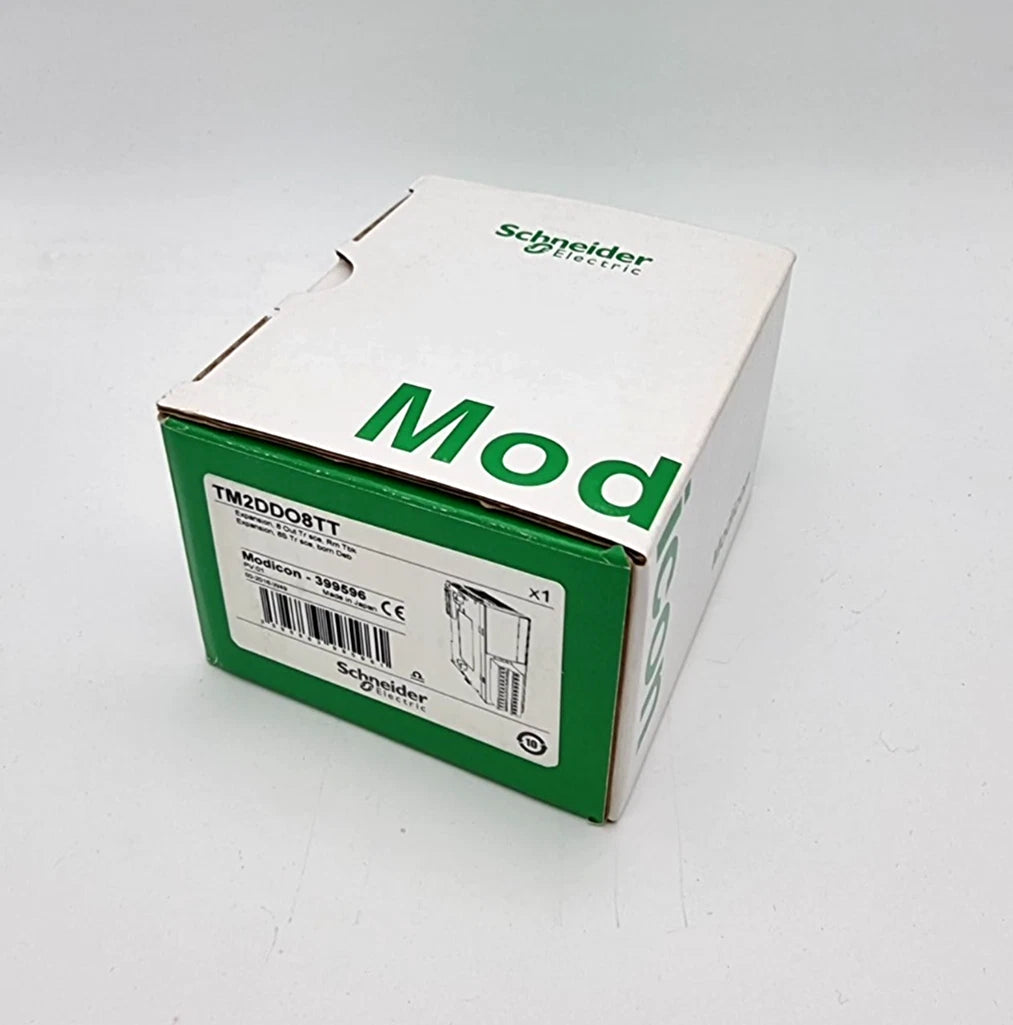

Verpackung

• Verpackungseinheit: 1

• Maße:

  • Länge: 12,5 cm

  • Breite: 10,0 cm

  • Höhe: 7,0 cm

• Bruttogewicht: 184 g

🌟 Besonderheiten

• 8 schnelle Transistorausgänge für dynamische Anwendungen

• Integrierter Kurzschluss- und Überlastschutz

• Kompakte Bauform für platzsparende Montage

• Robuste elektrische Auslegung für industrielle Anwendungen

• Einfache Verdrahtung durch abnehmbaren Klemmenblock

• Kompatibel mit Modicon M238, Twido und Advantys OTB

⚙ Typische Einsatzgebiete

• Maschinen- und Anlagenbau

• Steuerungs- und Automatisierungstechnik

• Erweiterung von SPS-Ausgangskanälen

• Förder- und Handhabungstechnik

• Modernisierung bestehender Twido/M238-Systeme
