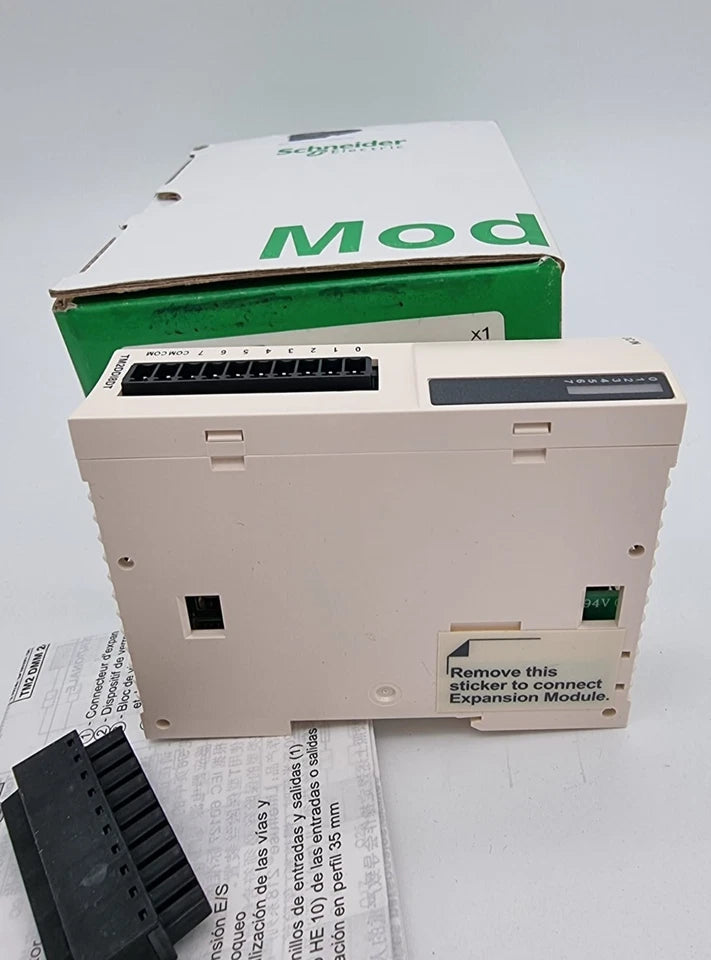

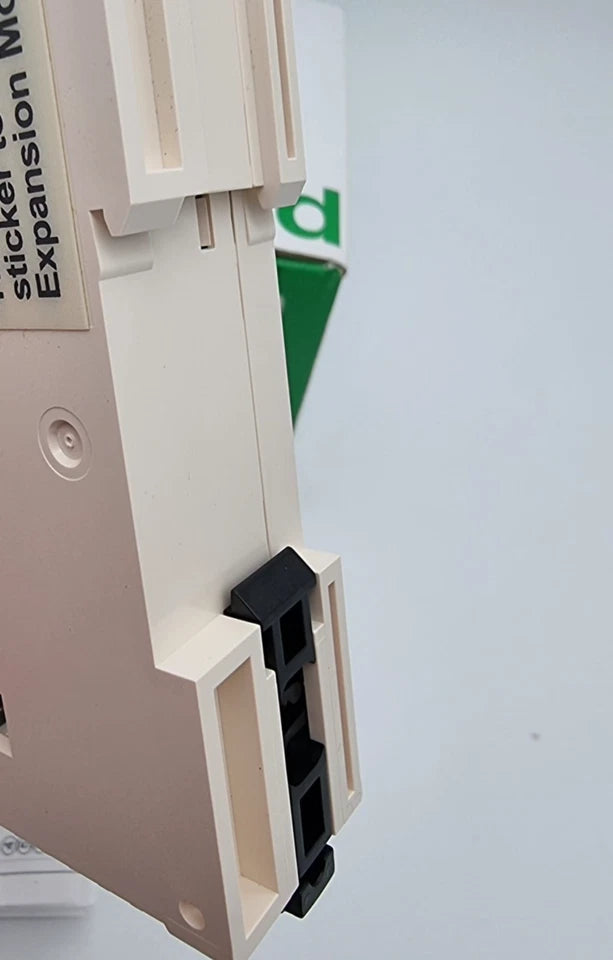

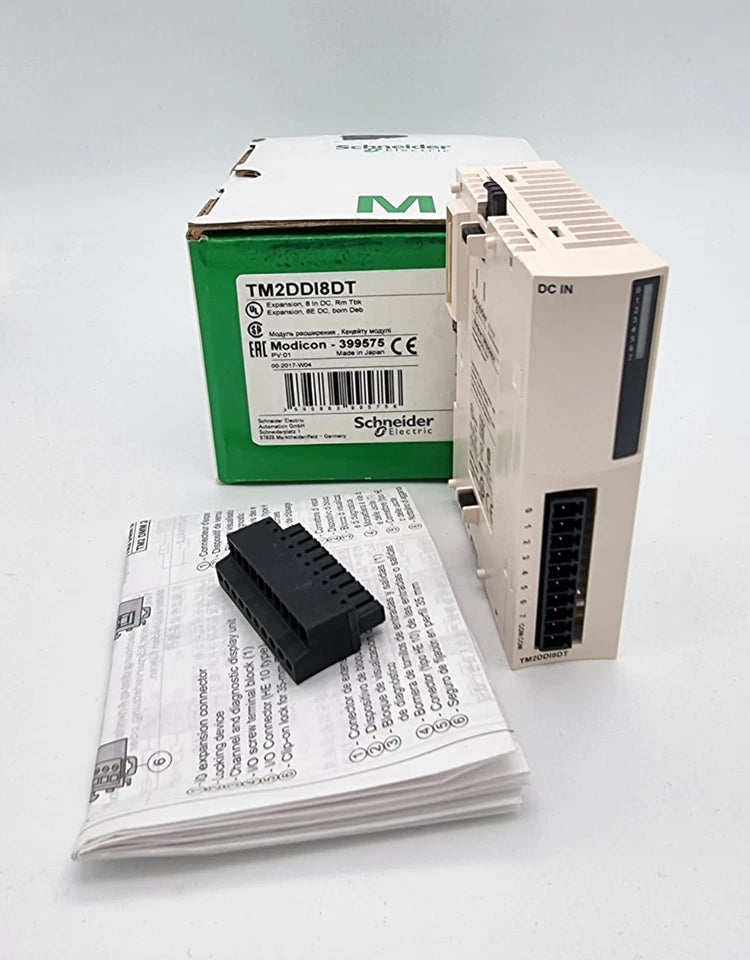

Schneider Electric TM2DDI8DT Digitales Eingangsmodul 8×24 V DC für Modicon M238

Artikelnummer: TM2DDI8DT
Hersteller: Schneider Electric
Baureihe: Modicon M238
Gerätetyp: Digitales E/A-Erweiterungsmodul (Digitaleingang)
Zustand: Neu, originalverpackt

🛠️ Allgemeine Beschreibung

Das Schneider Electric TM2DDI8DT ist ein digitales Eingangsmodul mit 8 diskreten 24-V-DC-Eingängen für Steuerungen der Modicon-M238-Serie.
Es ermöglicht die zuverlässige Erfassung digitaler Feldsignale und lässt sich flexibel in Automatisierungslösungen integrieren.

Das Modul unterstützt Sink- oder Source-Logik, verfügt über eine galvanische Trennung zwischen Kanal und interner Logik (500 V) und bietet eine schnelle Reaktionszeit von 4 ms. Die Montage erfolgt platzsparend auf einer 35-mm-DIN-Schiene, der elektrische Anschluss über einen abnehmbaren Schraubklemmenblock.

🛠️ Technische Daten

Eingänge & Signalparameter

• Anzahl diskreter Eingänge: 8

• Eingangsspannung: 24 V DC

• Eingangsspannungsgrenzen: 20,4 … 28,8 V

• Eingangslogik: Sink oder Source

• Eingangsstrom: 7 mA

• Eingangsimpedanz: 3,4 kΩ

• Gemeinsame Punkte: 1

Reaktionszeiten

• Zustand 0: 4 ms

• Zustand 1: 4 ms

Isolation & Sicherheit

• Isolation zwischen Kanälen: keine

• Isolation Kanal ↔ interne Logik: 500 V (1 Minute)

🔌 Versorgung & Leistung

• Leistungsaufnahme: 25 mA bei 5 V DC (Zustand 1, alle Eingänge)

💡 Anzeige & Diagnose

• Lokale Signalisierung: 1 Anzeige (Status)

🔧 Anschlusstechnik & Montage

• Elektrischer Anschluss: 1 abnehmbarer Schraubklemmenblock

• Montage: 35 mm symmetrische DIN-Schiene

📐 Mechanik & Abmessungen

• Breite: 23,5 mm

• Höhe: 90 mm

• Tiefe: 84,6 mm

• Produktgewicht: ca. 0,1 kg

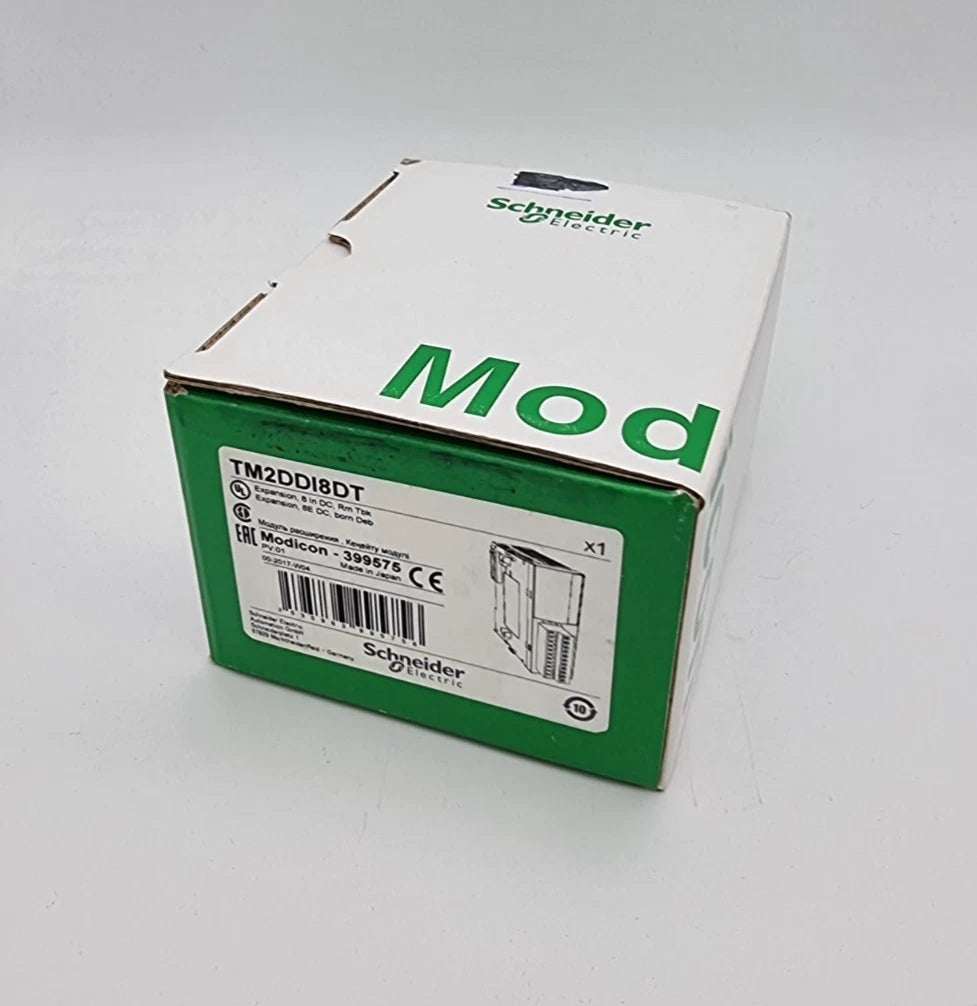

Verpackung

• Verpackungseinheit: 1 Stück

• Verpackungsmaße (H × B × L): 7,6 × 10,6 × 12,8 cm

• Verpackungsgewicht: ca. 182 g

🔄 Kompatibilität

• Steuerungsfamilien:

  • Modicon M238

  • Twido

  • Advantys OTB

🌟 Besonderheiten

• 8 digitale 24-V-DC-Eingänge

• Sink- oder Source-Logik

• Schnelle Reaktionszeit (4 ms)

• Galvanische Trennung 500 V zwischen Kanal und Logik

• Abnehmbarer Schraubklemmenblock

• Kompakte Bauform für platzsparenden Schaltschrankaufbau

⚙️ Typische Einsatzgebiete

• Maschinen- und Anlagenautomation

• Digitale Signalerfassung (Sensoren, Taster, Schalter)

• Erweiterung von Modicon-M238-Steuerungen

• Schaltschrankbau

• Industrieautomation
