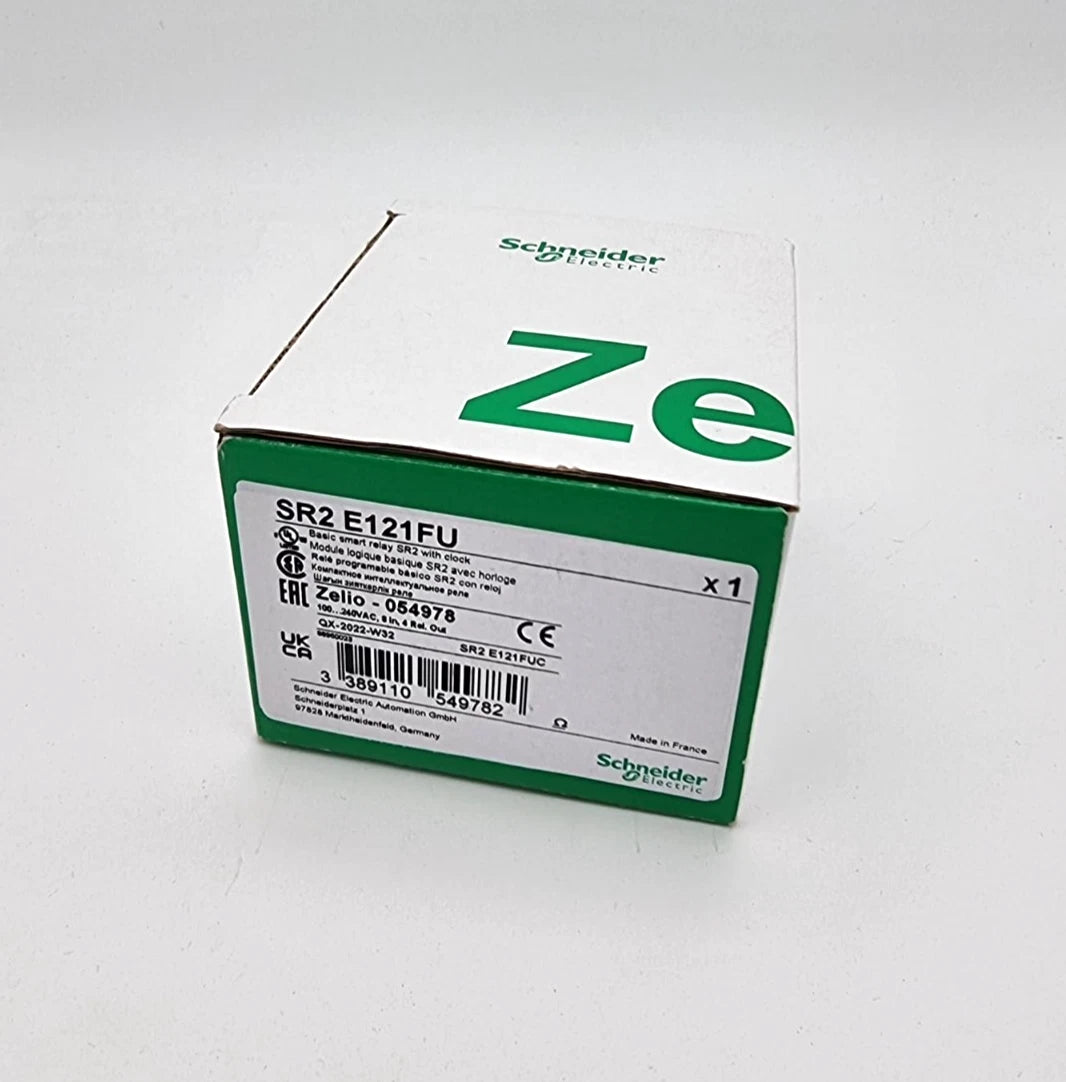

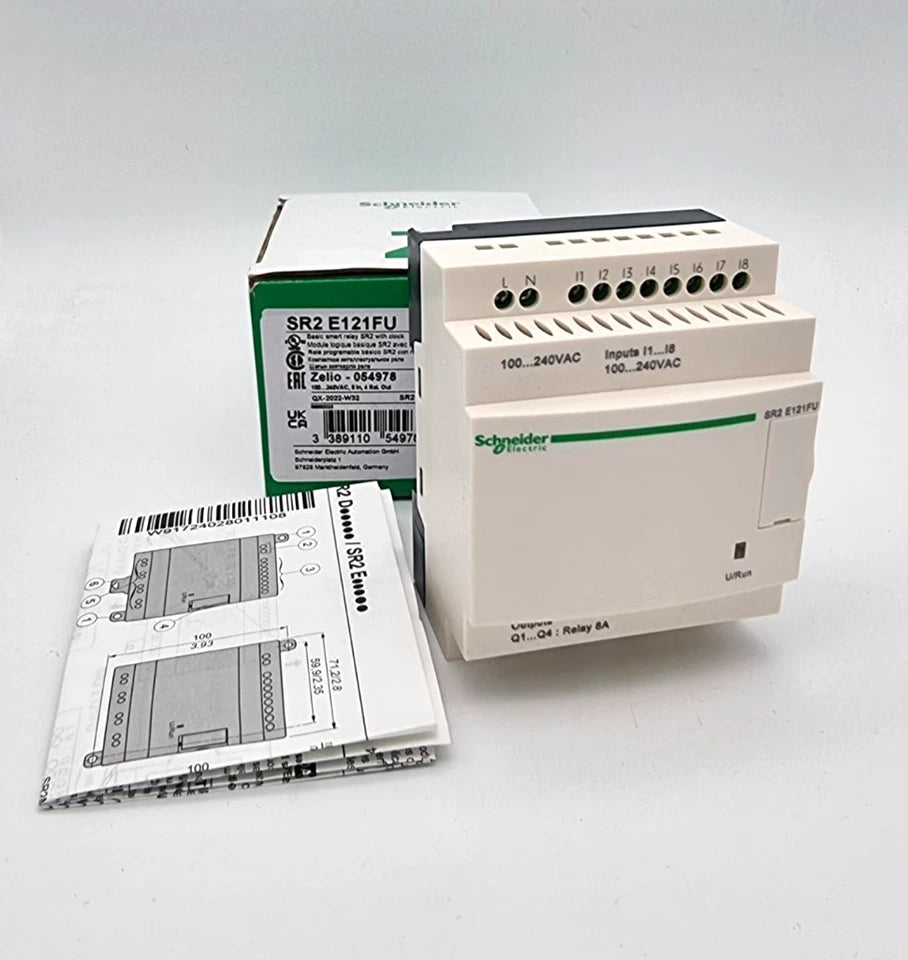

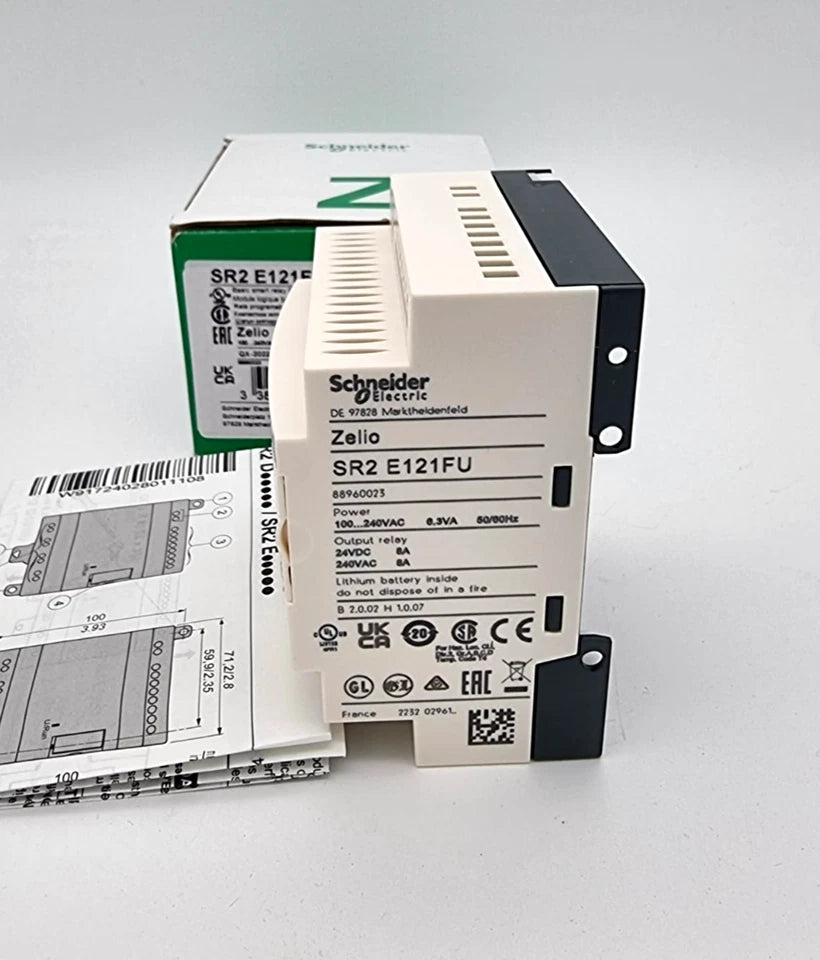

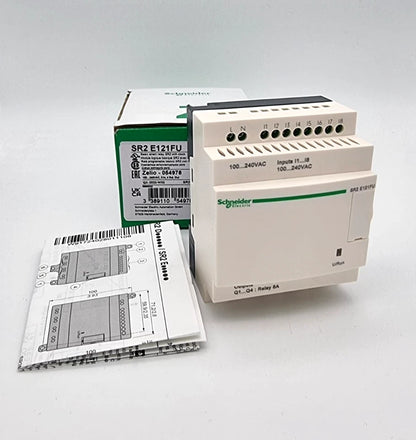

Schneider Electric SRE121FU Zelio Logic SPS-Steuerrelais 10 E/A 100…240 V AC

Artikelnummer: SRE121FU
Hersteller: Schneider Electric
Baureihe: Zelio Logic
Gerätetyp: Kompaktes Smart-Relais / SPS-Steuerrelais
Zustand: Neu, originalverpackt

🛠️ Allgemeine Beschreibung

Das Schneider Electric SRE121FU ist ein kompaktes SPS-Steuerrelais (Smart-Relais) aus der Zelio-Logic-Reihe für einfache bis mittlere Automatisierungsaufgaben.
Es bietet 10 E/A (8 digitale Eingänge, 4 Relaisausgänge), arbeitet mit 100…240 V AC und unterstützt Ladder (LD) sowie Funktionsblockdiagramm (FBD) zur Programmierung.

Mit integrierter Zeit-/Taktfunktion, hoher Zuverlässigkeit (Programmspeicherprüfung bei jedem Start) und robuster Relaistechnik eignet sich das Gerät ideal für Maschinen-, Gebäude- und Prozessautomation ohne zusätzliche Anzeigeeinheit.

🛠️ Technische Daten

Steuerung & Programmierung

• Programmiersprachen: Ladder (LD), FBD

• Max. Programmzeilen:

  • LD: 0 … 240

  • FBD: 0 … 500

• Zykluszeit: 6 … 90 ms

• Uhr / Takt: vorhanden

• Speichersicherung: 10 Jahre bei 25 °C

• Gangabweichung Uhr:

  • 12 Min./Jahr (0 … 55 °C)

  • 6 s/Monat (25 °C)

Versorgung & Leistung

• Bemessungsbetriebsspannung (Us): 100 … 240 V AC

• Versorgungsspannungsgrenzen: 85 … 264 V

• Frequenz: 50 / 60 Hz

• Max. Versorgungsstrom:

  • 30 mA bei 240 V (ohne Erweiterung)

  • 80 mA bei 100 V (ohne Erweiterung)

• Leistungsaufnahme: 7 VA (ohne Erweiterung)

• Isolationsspannung: 1780 V

• Stoßspannungsfestigkeit (Uimp): 4 kV (IEC 60947-1 / IEC 60664-1)

🔌 Eingänge

• Digitale Eingänge: 8

• Eingangsspannung: 100 … 240 V AC

• Eingangsstrom: 0,6 mA

• Eingangsfrequenz: 47 … 53 Hz / 57 … 63 Hz

• Spannung Status „1“: ≥ 79 V

• Spannung Status „0“: ≤ 40 V

• Strom Status „1“: ≥ 0,17 mA

• Strom Status „0“: ≤ 0,5 mA

• Eingangsimpedanz: 350 kΩ

• Analogeingänge: 0

Reaktionszeit (Eingänge):

• LD: 50 ms (0→1 / 1→0)

• FBD: 50 … 255 ms (0→1 / 1→0)

🔁 Ausgänge

• Ausgänge: 4 Relais

• Ausgangsspannung:

  • 5 … 30 V DC

  • 24 … 250 V AC

• Thermischer Ausgangsstrom: 8 A (gesamt, alle 4 Ausgänge)

Schaltvermögen & Lebensdauer (IEC 60947-5-1):

• AC-12: 500.000 Zyklen @ 230 V / 1,5 A

• AC-15: 500.000 Zyklen @ 230 V / 0,9 A

• DC-12: 500.000 Zyklen @ 24 V / 1,5 A

• DC-13: 500.000 Zyklen @ 24 V / 0,6 A

• Mechanische Lebensdauer: 10.000.000 Zyklen

• Schaltfrequenz:

  • 0,1 Hz (bei Nennlast)

  • 10 Hz (ohne Last)

Reaktionszeit (Ausgänge):

• 0→1: 10 ms

• 1→0: 5 ms

🔧 Anschlusstechnik & Montage

• Klemmen: Schraubklemmen

• Leiterquerschnitte:

  • 1 × 0,2 … 2,5 mm² (starr/halbstarr)

  • 1 × 0,25 … 2,5 mm² (flexibel mit Aderendhülse)

  • 2 × 0,2 … 1,5 mm² (starr)

  • 2 × 0,25 … 0,75 mm² (flexibel mit Aderendhülse)

• Anzugsdrehmoment: 0,5 Nm

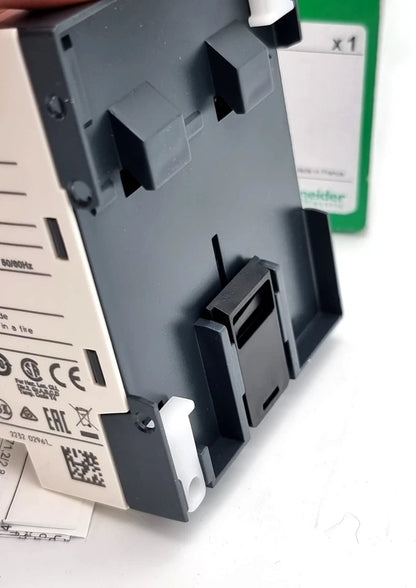

• Montage: Hutschiene

• Produktgewicht: ca. 0,22 kg

🌡️ Umgebungsbedingungen

• Betriebstemperatur:

  • −20 … +40 °C (unbelüftetes Gehäuse)

  • −20 … +55 °C

• Lagertemperatur: −40 … +70 °C

• Relative Luftfeuchte: 95 % (ohne Kondensation)

• Betriebshöhe: bis 2.000 m

• Transporthöhe: bis 3.048 m

• Verschmutzungsgrad: 2 (IEC 61131-2)

🧾 Normen & Zertifizierungen

• Zertifizierungen: UL, CSA, GL, GOST, C-Tick

• EMV: IEC 61000-6-2 / -6-3 / -6-4 / IEC 61131-2 (Zone B)

• Schock/Vibration: IEC 60068-2-6 / -2-27

• Schutzart:

  • Front: IP40

  • Klemmenblock: IP20

🌟 Besonderheiten

• 10 E/A (8 DI, 4 Relaisausgänge)

• 100…240 V AC Versorgung

• Programmierung mit Ladder & FBD

• Zeit-/Taktfunktionen integriert

• Hohe Relais-Lebensdauer

• Robuste EMV-Festigkeit

• Kompakte Bauform ohne Anzeige

⚙️ Typische Einsatzgebiete

• Maschinen- und Anlagensteuerung

• Gebäude- und Infrastrukturautomation

• Pumpen-, Lüfter- und Beleuchtungssteuerungen

• Ersatz für kleine SPS-Systeme

• Schaltschrankbau
