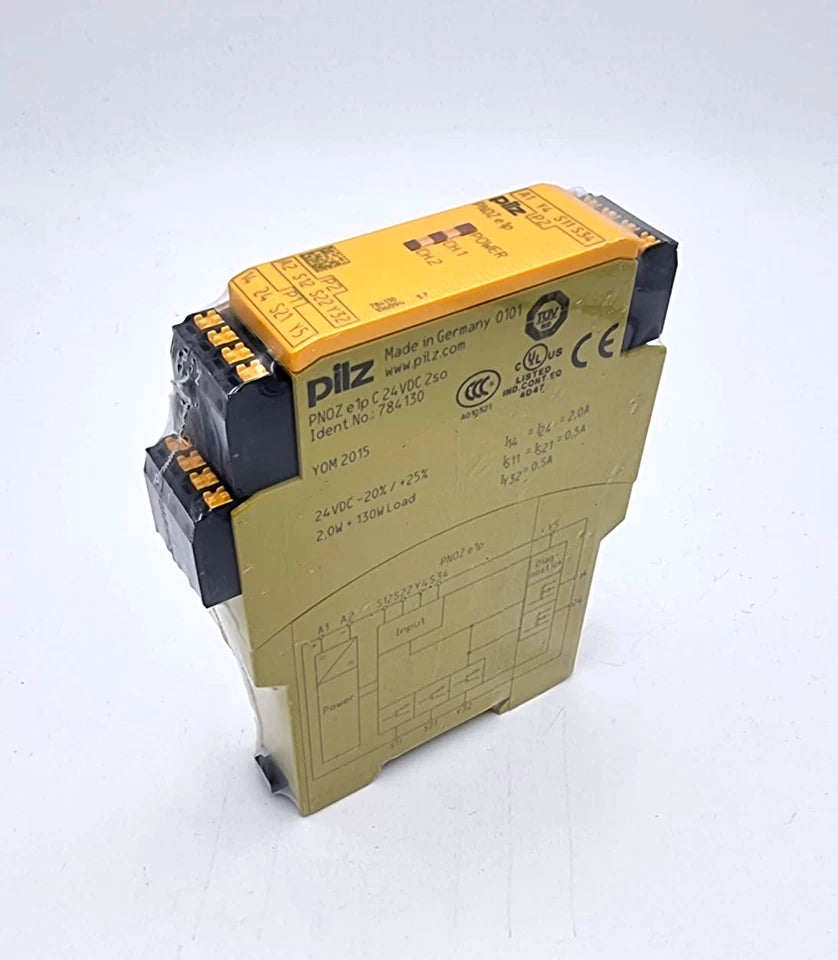

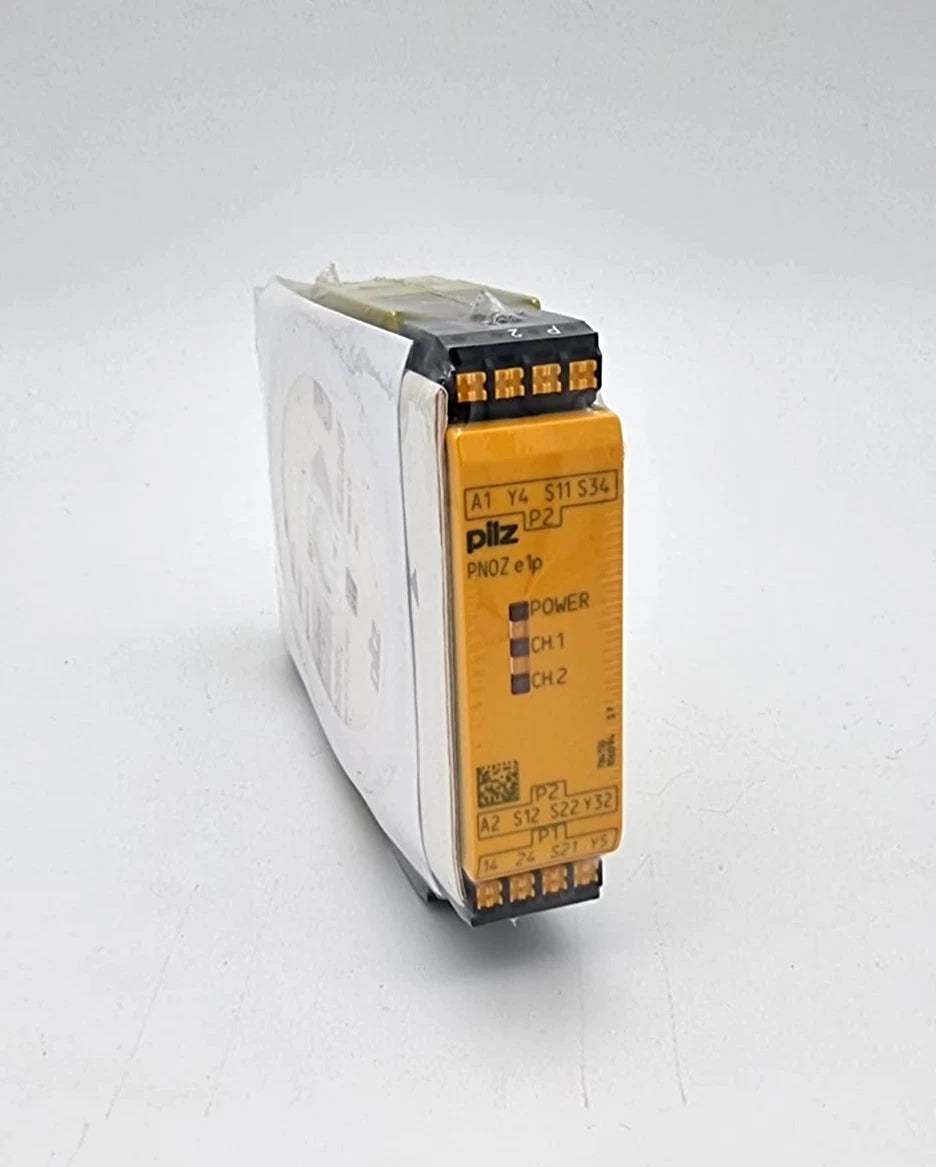

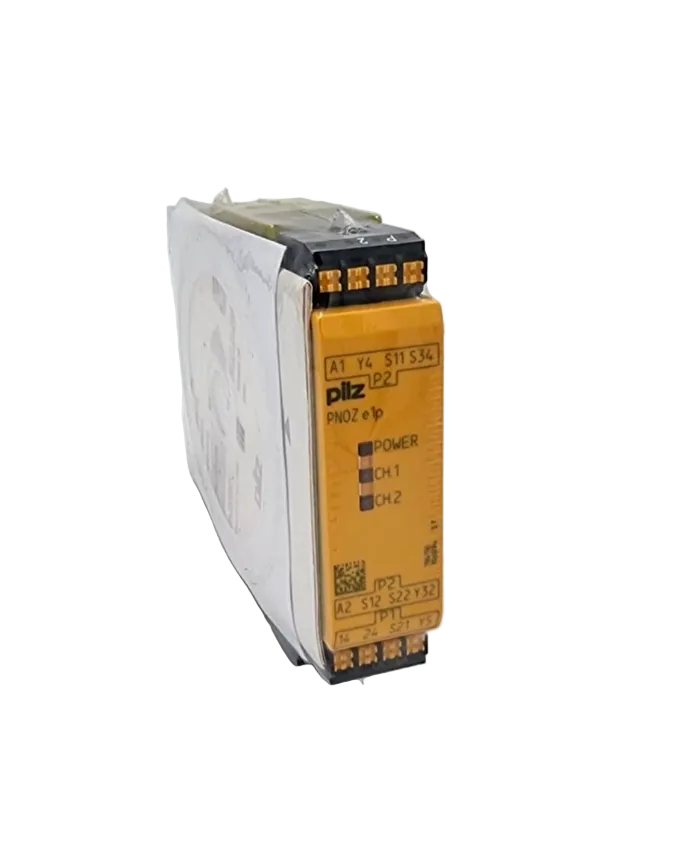

Pilz 784130 PNOZ e1p C Sicherheitsschaltgerät 24 V DC, 2 SO | sealed

Artikelnummer: 784130
Hersteller: Pilz
Produktname / Typ: PNOZ e1p C
Gerätetyp: Sicherheitsschaltgerät (Stand-alone)

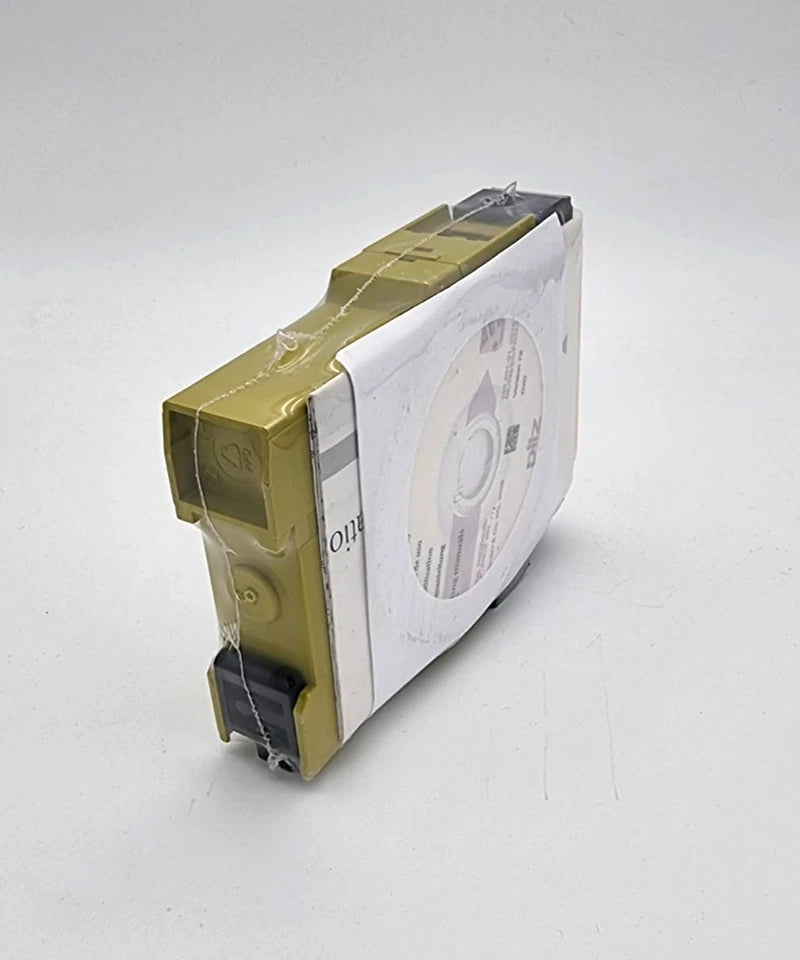

Zustand: Neu, originalverpackt und versiegelt – Verpackung ungeöffnet

🛠️ Allgemeine Beschreibung

Das Pilz PNOZ e1p C (784130) ist ein kompaktes Sicherheitsschaltgerät mit Halbleiterausgängen für den Betrieb mit 24 V DC.
Es stellt 2 sichere Halbleiterausgänge (2 SO) zur Verfügung und eignet sich für schnelle, verschleißarme Abschaltaufgaben in sicherheitsrelevanten Anwendungen.
Die schmale Bauform (22,5 mm) sowie steckbare Federkraftklemmen ermöglichen eine platzsparende und servicefreundliche Installation im Schaltschrank.

🛠️ Technische Daten

Elektrische Daten

• Versorgungsspannung U1: 24 V DC

• Art der Versorgungsspannung: DC

• Geräteabsicherung max.:

  • 6 A träge

  • 10 A flink

Ausgänge

• Halbleiterausgänge: 2 × SO

• Gebrauchskategorie: DC-12 (EN 60947-1)

🌡️ Umweltdaten

• Umgebungstemperatur: −10 … +55 °C

• Relative Feuchte: 93 % r. F. bei 40 °C

• Betauung: unzulässig

• EMV:

  • EN 60947-5-1

  • EN 61000-6-2

  • EN 61326-3-1

  • EN 61000-6-4

• Schwingungen: EN 60068-2-6

• Luft- und Kriechstrecken: EN 60947-1

• Überspannungskategorie: III

• Verschmutzungsgrad: 2

Schutzarten

• Einbauraum: IP54

• Gehäuse: IP40

• Klemmen: IP20

📐 Mechanische Daten

• Einbaulage: beliebig

• Gehäusematerial:

  • Unterteil: PPO UL 94 V1

  • Oberteil: PPO UL 94 V1

  • Frontplatte: ABS UL 94 V0

• Anschlussklemme: Federkraftklemme, steckbar

• Abmessungen (H × B × T): 94 × 22,5 × 121 mm

• Nettogewicht: 120 g

• Bruttogewicht: 135 g

🧾 Zulassungen

• CE, UKCA, cULus Listed, KOSHA, EAC, TÜV

🌟 Besonderheiten

• 2 sichere Halbleiterausgänge (SO) für schnelle Schaltvorgänge

• Kompakte Bauform (22,5 mm)

• 24 V DC Versorgung

• Steckbare Federkraftklemmen für schnelle Montage

• Hohe EMV-Festigkeit und robuste Industrieausführung

• Bewährte Pilz-Qualität für sicherheitsrelevante Anwendungen

⚙️ Typische Einsatzgebiete

• Maschinen- und Anlagenbau

• Sicherheitsabschaltungen mit hohen Schaltzyklen

• Anwendungen mit Halbleiterausgängen (verschleißarm)

• Verpackungs-, Förder- und Montagetechnik

• Sicherheitskreise ohne Sicherheits-SPS
