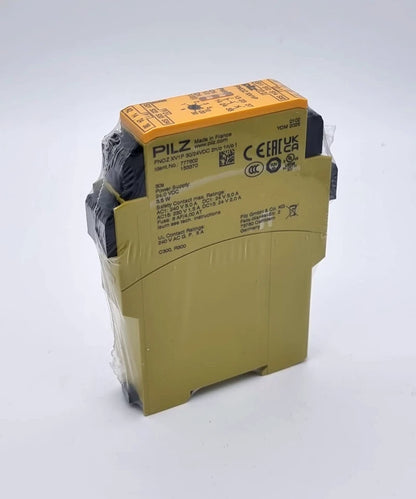

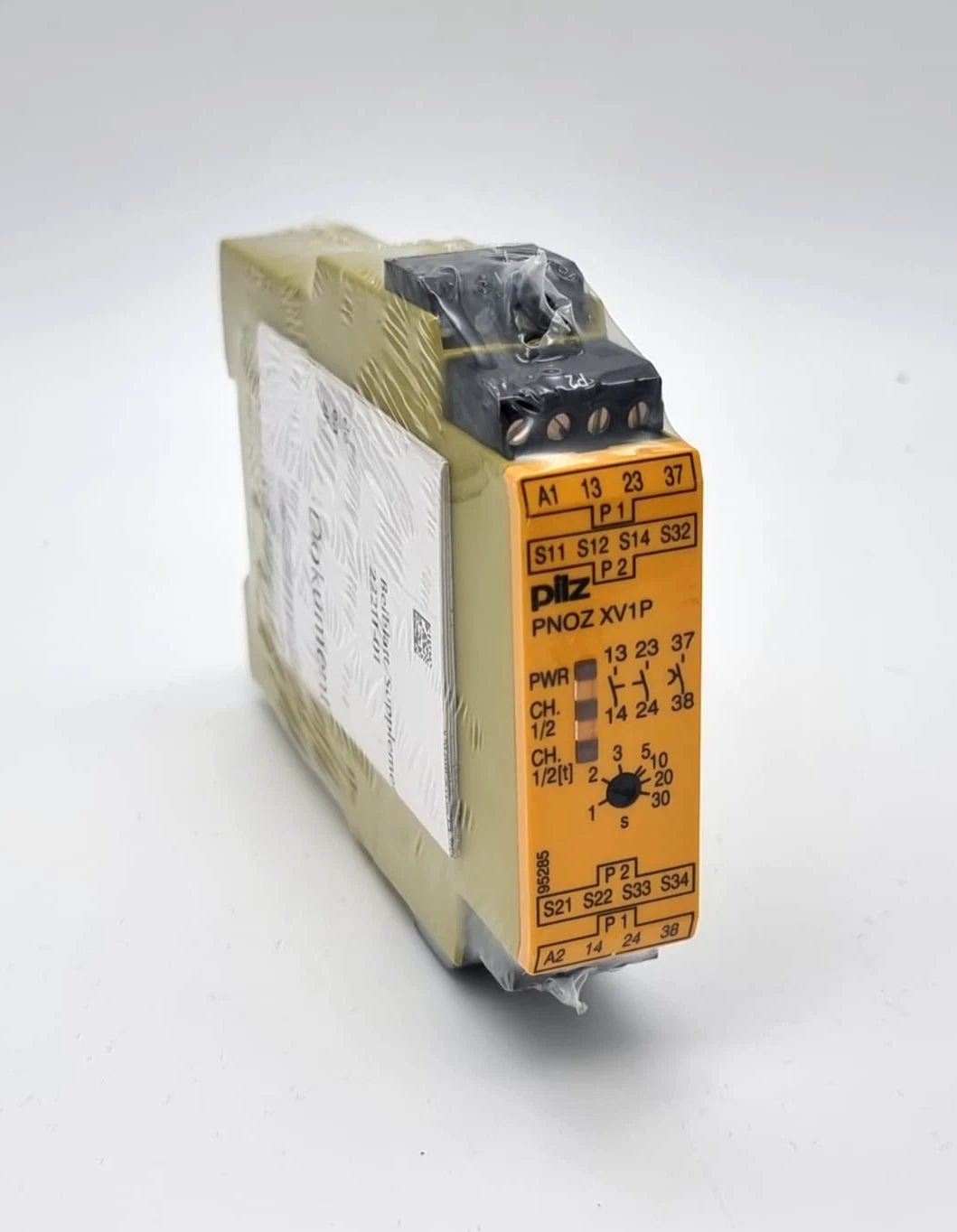

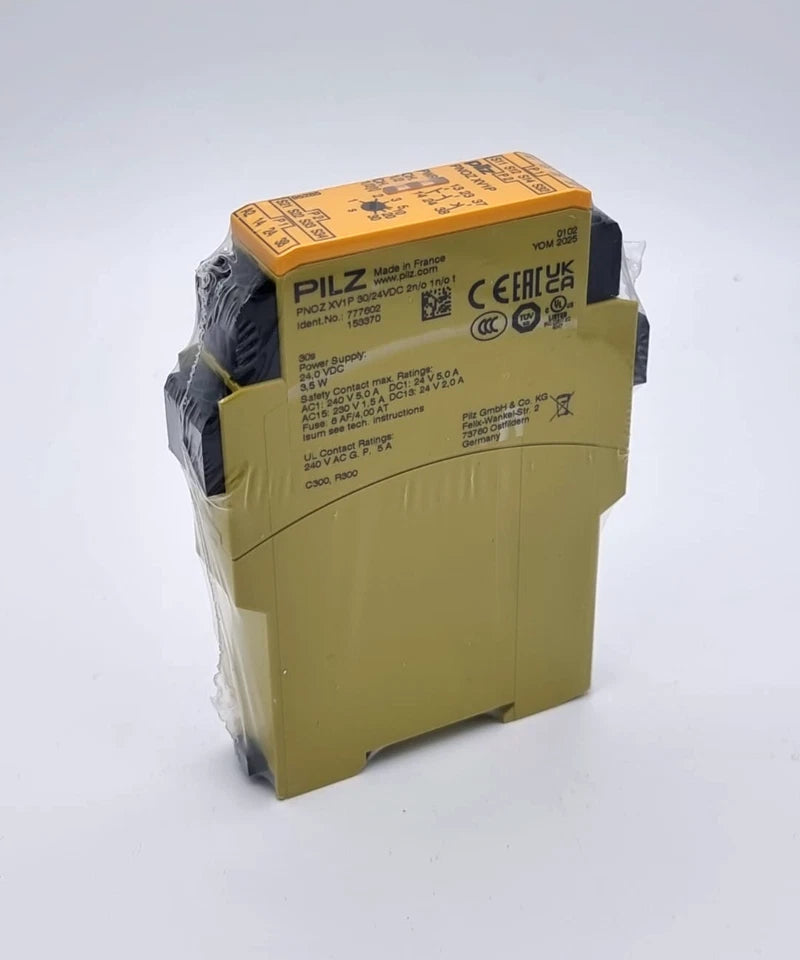

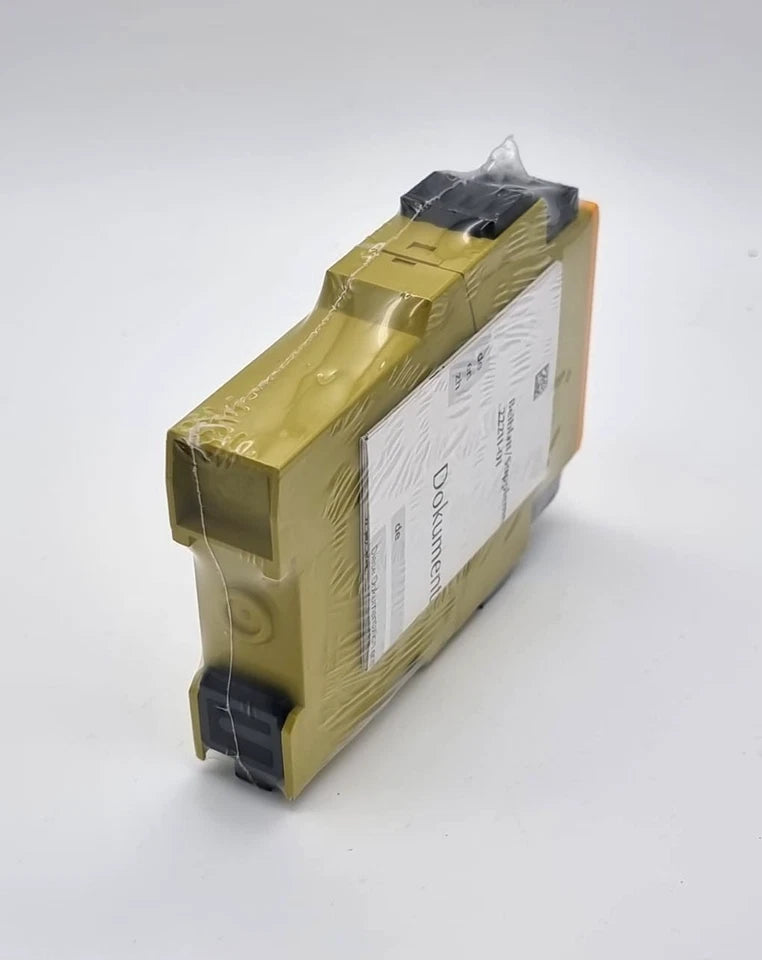

Pilz 777602 PNOZ XV1P Sicherheitsschaltgerät 30/24 V DC 2 n/o + 1 n/o (t) | sealed

Artikelnummer: 777602
Hersteller: Pilz GmbH & Co. KG
Serie: PNOZ XV
Gerätetyp: Sicherheitsschaltgerät mit Zeitfunktion
Zustand: Neu, originalverpackt und versiegelt – Verpackung ungeöffnet

🛠️ Allgemeine Beschreibung

Das Pilz PNOZ XV1P (777602) ist ein Sicherheitsschaltgerät für 24 V DC mit zeitabhängiger Funktion (t). Es stellt 2 sichere Schließerkontakte (2 n/o) sowie einen zusätzlichen zeitverzögerten Schließerkontakt (1 n/o t) bereit und ist für sicherheitsgerichtete Anwendungen im Maschinen- und Anlagenbau ausgelegt.

Die Ausführung entspricht technisch der PNOZ-XV1P-Familie mit robuster Relaistechnik, steckbaren Schraubklemmen und umfangreichen internationalen Zulassungen für den industriellen Einsatz.

🛠️ Technische Daten

Elektrische Daten

• Versorgungsspannung (U1): 24 V DC

• Leistungsaufnahme: 3,5 W

Eingänge

• Anzahl Eingänge: 2

Halbleiterausgänge

• Anzahl: 0

Relaisausgänge (Sicherheitskontakte)

• Kontaktkonfiguration: 2 × n/o + 1 × n/o (zeitverzögert)

Gebrauchskategorie AC/DC1 (EN 60947-4-1):

• AC1: 240 V / 5 A

• DC1: 24 V / 5 A

Gebrauchskategorie AC15/DC13 (EN 60947-5-1):

• AC15: 230 V / 1,5 A

• DC13: 24 V

UL-Angaben:

• 240 V AC G. P.

• Pilot Duty: C300, R300

• Kontaktmaterial: AgSnO₂

• Zusätzliche Kontaktangaben: + 0,2 µm Au

⏱️ Zeitfunktionen

• Toleranz Tv: −20 % / +20 %

• Wiederholgenauigkeit: 2 %

🌡️ Umweltdaten

• Umgebungstemperatur: −10 … +55 °C

• Relative Feuchte: 93 % r. F. bei 40 °C

• Betauung: nicht zulässig

• Klimatische Beanspruchung: EN 60068-2-78

• EMV: EN 60947-5-1, EN 61000-6-2, EN 61000-6-3, EN 61326-3-1

• Schwingungen: EN 60068-2-6

• Luft- und Kriechstrecken: EN 60947-1

• Überspannungskategorie: III / II

• Verschmutzungsgrad: 2

📐 Mechanik & Montage

• Einbaulage: beliebig

• Schutzart Einbauraum: IP54

• Schutzart Gehäuse: IP40

• Schutzart Klemmen: IP20

Anschlusstechnik

• Anschlussklemme: Schraubklemme

• Klemmenart: steckbar

• Leiterquerschnitt (flexibel): 24 … 12 AWG

Abmessungen & Gewicht

• H × B × T: 94 × 22,5 × 121 mm

• Nettogewicht: ca. 230 g

• Bruttogewicht: ca. 235 g

🧾 Zulassungen

• CE

• CCC

• UKCA

• cULus Listed

• EAC

• TÜV

🌟 Besonderheiten

• Sicherheitsschaltgerät mit Zeitfunktion (t)

• 2 n/o + 1 n/o (zeitverzögert)

• 24 V DC Versorgung

• Robuste Relaiskontakte mit Goldauflage

• Kompakte Bauform mit steckbaren Klemmen

• Breite internationale Zulassungen

⚙️ Typische Einsatzgebiete

• Zeitabhängige Sicherheitsfunktionen

• Maschinen- und Anlagenbau

• Not-Halt- und Schutztürsysteme

• Schaltschrankbau

• Funktionale Maschinensicherheit
