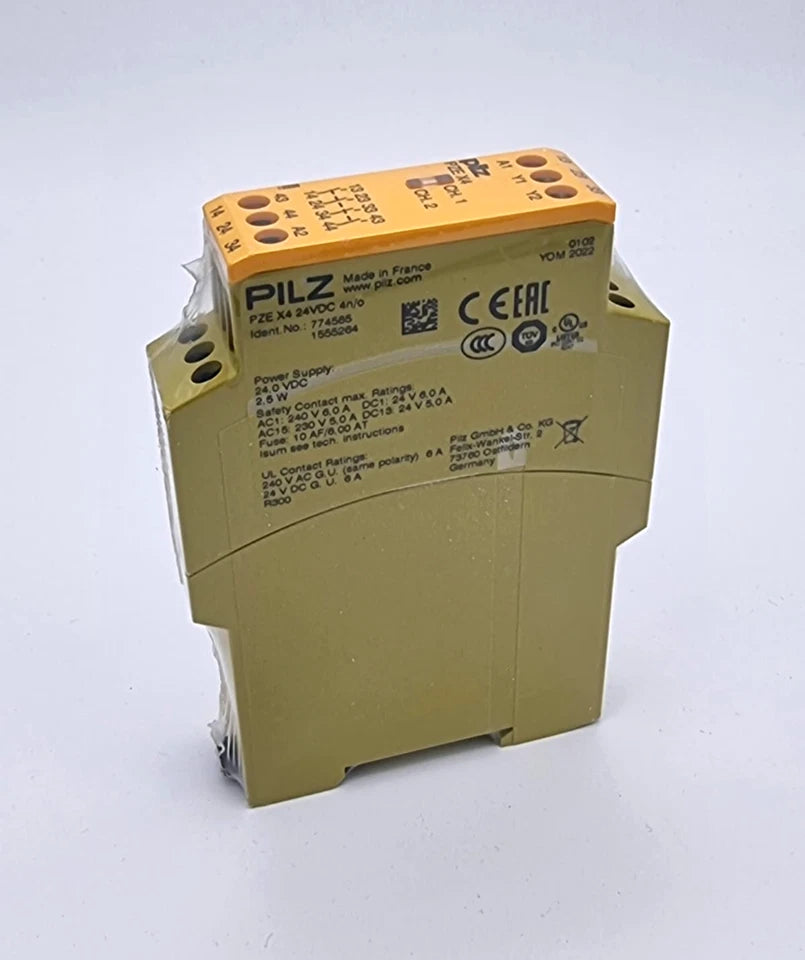

Pilz 774585 PZE X4 Kontakterweiterung 24 V DC 4 n/o | sealed

Artikelnummer: 774585
Hersteller: Pilz GmbH & Co. KG
Serie: PZE X
Gerätetyp: Kontakterweiterung

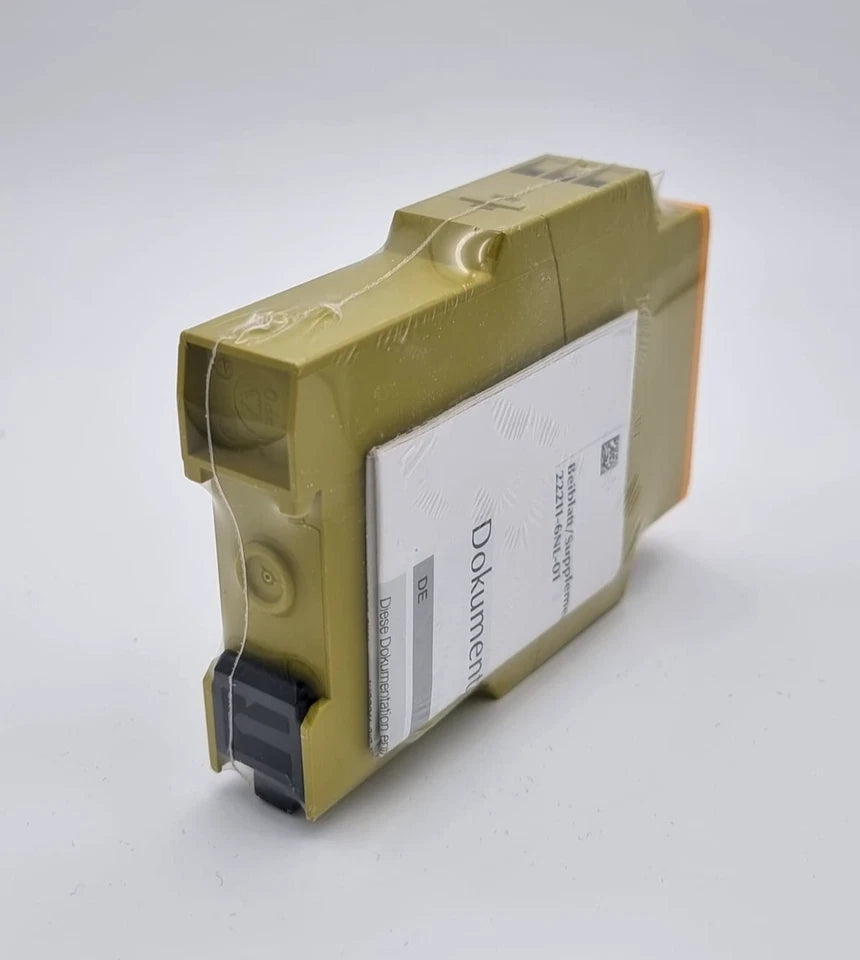

Zustand: Neu, originalverpackt und versiegelt – Verpackung ungeöffnet

🛠️ Allgemeine Beschreibung

Die Pilz PZE X4 (774585) ist eine Kontakterweiterung zur Erweiterung sicherheitsgerichteter Steuerungen.
Sie stellt 4 sichere Schließerkontakte (4 n/o) bereit und wird mit 24 V DC versorgt. Das Modul ist für den Einsatz in anspruchsvollen Industrieumgebungen ausgelegt und erfüllt umfangreiche internationale Zulassungen.

Dank der robusten Relaistechnik, der hohen Schaltströme und der kompakten Bauform eignet sich die PZE X4 ideal zur Erweiterung von Freigabekreisen in Sicherheitsanwendungen.

🛠️ Technische Daten

Elektrische Daten

• Versorgungsspannung (U1): 24 V DC

• Leistungsaufnahme: 2,5 W

Eingänge

• Anzahl Eingänge: 1

Halbleiterausgänge

• Anzahl Halbleiterausgänge: 0

Relaisausgänge (Sicherheitskontakte)

• Kontaktkonfiguration: 4 × Schließer (4 n/o)

Gebrauchskategorie AC/DC1 (EN 60947-4-1):

• Spannung AC1: 240 V

• Max. Strom AC1: 6 A

• Spannung DC1: 24 V

• Max. Strom DC1: 6 A

Gebrauchskategorie AC15/DC13 (EN 60947-5-1):

• Spannung AC15: 230 V

• Max. Strom AC15: 5 A

• Spannung DC13: 24 V

UL-Angaben:

• 240 V AC G.U. (same polarity)

• Pilot Duty: R300

• Kontaktmaterial: AgCuNi

• Zusätzliche Kontaktangaben: + 0,2 µm Au

🌡️ Umweltdaten

• Umgebungstemperatur: −10 … +55 °C

• Relative Luftfeuchte: 93 % r. F. bei 40 °C

• Betauung: nicht zulässig

• Klimatische Beanspruchung: EN 60068-2-78

• EMV: EN 60947-5-1, EN 61000-6-2, EN 61326-3-1

• Schwingungen: EN 60068-2-6

• Luft- und Kriechstrecken: EN 60947-1

• Überspannungskategorie: III

• Verschmutzungsgrad: 2

📐 Mechanik & Montage

• Einbaulage: beliebig

• Schutzart Einbauraum: IP54

• Schutzart Gehäuse: IP40

• Schutzart Klemmen: IP20

Anschlusstechnik

• Anschlussklemme: Schraubklemme

• Klemmenart: fest

• Leiterquerschnitt (flexibel): 24 … 10 AWG

Abmessungen & Gewicht

• Höhe: 87 mm

• Breite: 22,5 mm

• Tiefe: 121 mm

• Nettogewicht: ca. 175 g

• Bruttogewicht: ca. 180 g

🧾 Zulassungen

• CE

• CCC

• UKCA

• cULus Listed

• EAC

• TÜV

🌟 Besonderheiten

• Kontakterweiterung mit 4 sicheren Schließerkontakten

• 24 V DC Versorgung

• Hohe Schaltleistung bis 6 A

• Robuste Relaiskontakte mit Goldauflage

• Kompakte Bauform

• Umfangreiche internationale Zulassungen

⚙️ Typische Einsatzgebiete

• Erweiterung sicherheitsgerichteter Steuerungen

• Maschinen- und Anlagenbau

• Not-Halt- und Schutztüranwendungen

• Schaltschrankbau

• Funktionale Maschinensicherheit
