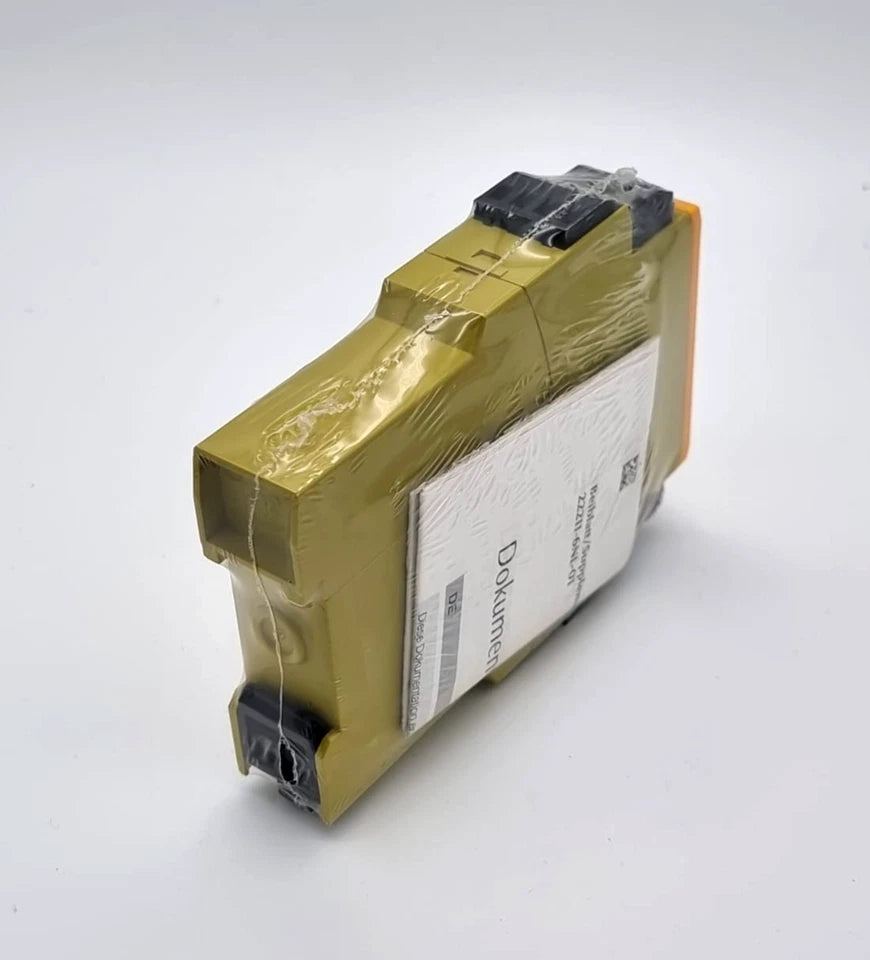

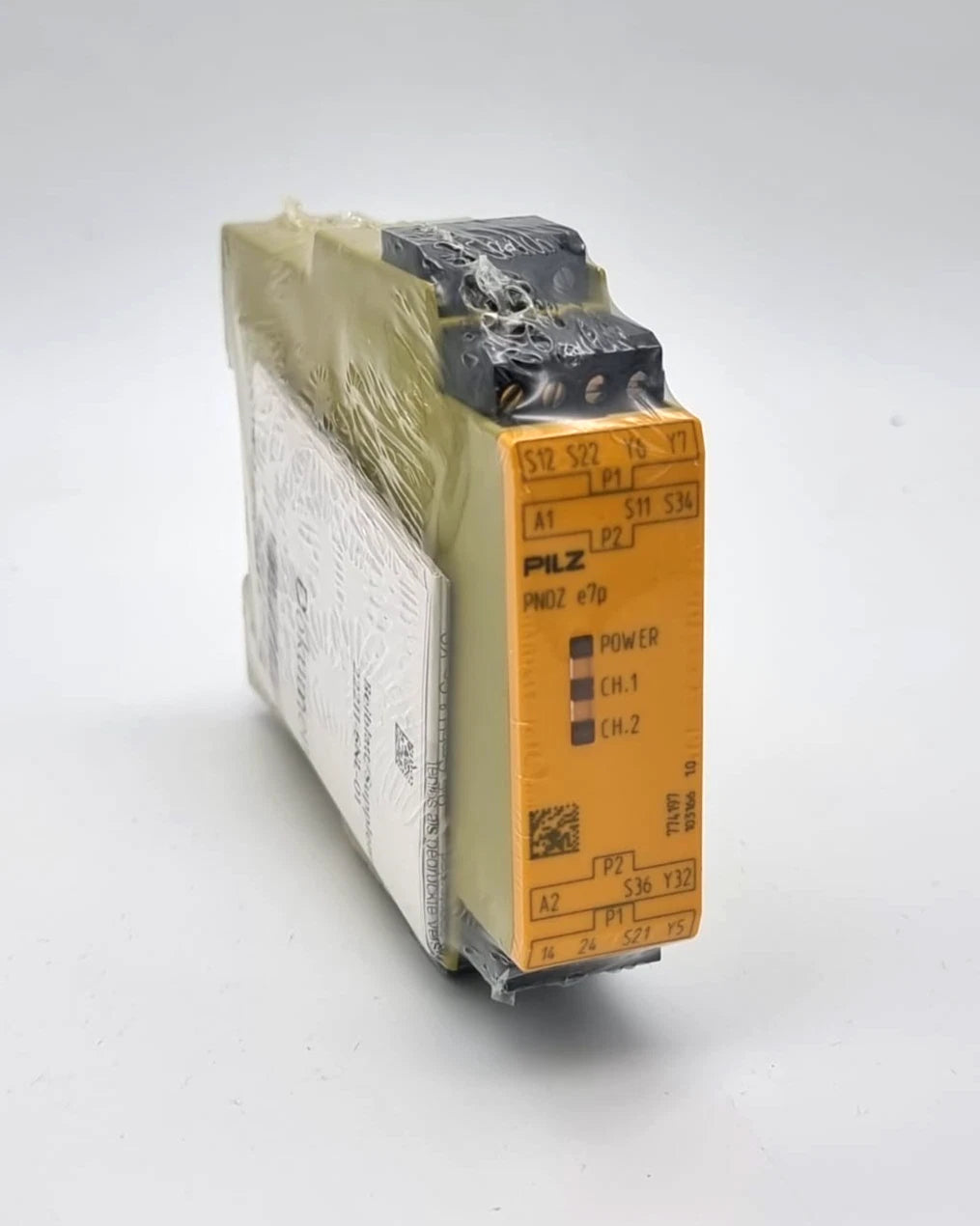

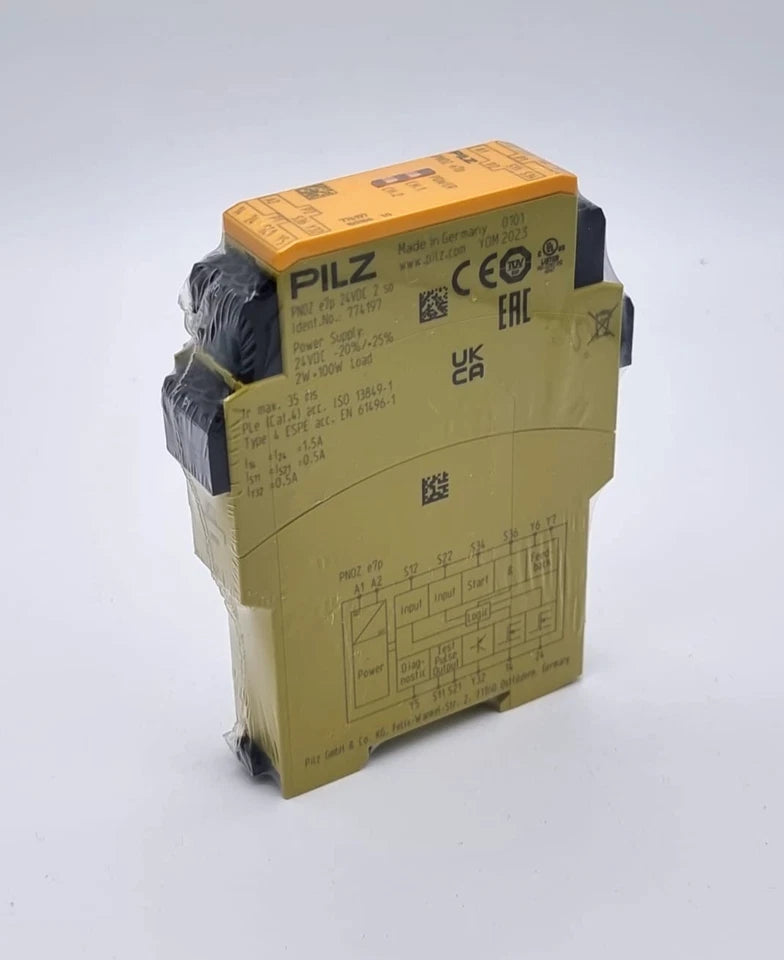

Pilz 774197 PNOZ e7p Sicherheitsschaltgerät 24 V DC 2 s/o | sealed

Artikelnummer: 774197
Serie: PNOZ e
Gerätetyp: Sicherheitsschaltgerät mit Halbleiterausgängen
Zustand: Neu, originalverpackt und versiegelt

🛠️ Allgemeine Beschreibung

Das Pilz PNOZ e7p (774197) ist ein kompaktes Sicherheitsschaltgerät mit 2 sicheren Halbleiterausgängen (2 s/o) für 24 V DC. Es eignet sich besonders für Anwendungen mit hoher Schalthäufigkeit und verschleißfreiem Schalten, z. B. in Verbindung mit optoelektronischen Schutzeinrichtungen. Die Ausführung bietet eine robuste EMV-Festigkeit sowie eine schlanke Bauform mit steckbaren Schraubklemmen.

🛠️ Technische Daten

Elektrische Daten

• Versorgungsspannung (U1): 24 V DC

• Art der Versorgungsspannung: DC

• Geräteabsicherung (max.):

  • 6 A träge

  • 10 A flink

Halbleiterausgänge

• Anzahl: 2 (s/o – sichere Halbleiterausgänge)

• Gebrauchskategorie: DC-12 gemäß EN 60947-1

🌡️ Umweltdaten

• Klimatische Beanspruchung: EN 60068-2-78

• Umgebungstemperatur: −10 … +55 °C

• Relative Feuchte: 93 % r. F. bei 40 °C

• Betauung: unzulässig

• EMV-Normen:

  • EN 61496-1

  • EN 60947-5-1

  • EN 61000-6-2

  • EN 61000-6-4

  • EN 61326-3-1

• Schwingungen: EN 60068-2-6

• Luft- und Kriechstrecken: EN 60947-1

• Überspannungskategorie: III

• Verschmutzungsgrad: 2

📐 Mechanische Daten

• Einbaulage: beliebig

• Schutzart Einbauraum: IP54

• Schutzart Gehäuse: IP40

• Schutzart Klemmen: IP20

Anschlusstechnik

• Anschlussklemme: Schraubklemme

• Klemmenart: steckbar

• Leiterquerschnitt (flexibel): 24 … 12 AWG

Abmessungen & Gewicht

• H × B × T: 94 × 22,5 × 121 mm

• Nettogewicht: ca. 130 g

• Bruttogewicht: ca. 145 g

🧾 Zulassungen

• CE

• UKCA

• cULus Listed

• TÜV

• EAC

🌟 Besonderheiten

• 2 sichere Halbleiterausgänge (s/o)

• Verschleißfreies, schnelles Schalten

• Kompakte Bauform (22,5 mm)

• Hohe EMV-Festigkeit

• Steckbare Schraubklemmen

• Für industrielle Sicherheitsanwendungen geeignet

⚙️ Typische Einsatzgebiete

• Optoelektronische Schutzeinrichtungen

• Maschinen- und Anlagenbau

• Sicherheitsfunktionen mit hoher Schaltfrequenz

• Schaltschrankbau

• Funktionale Maschinensicherheit
