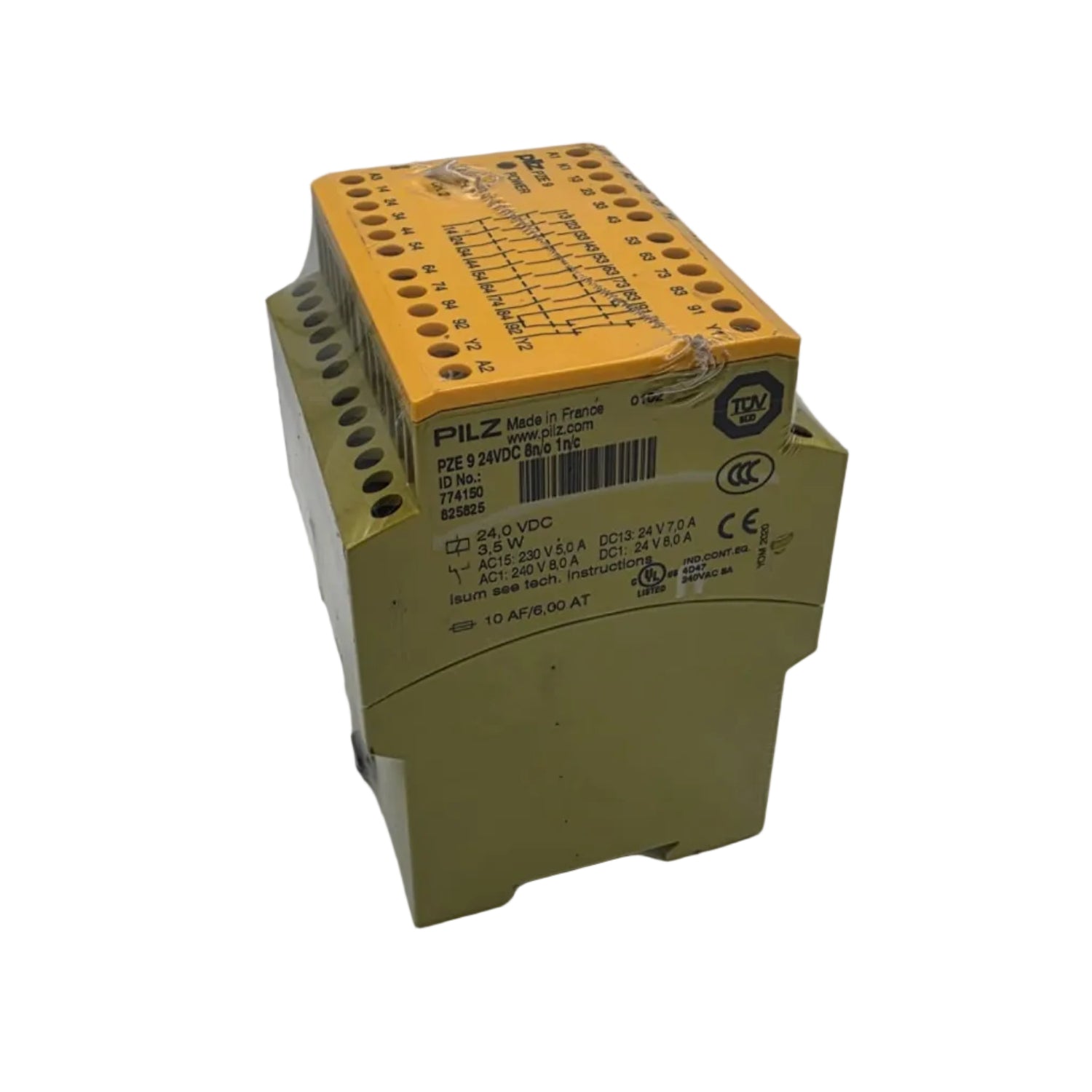

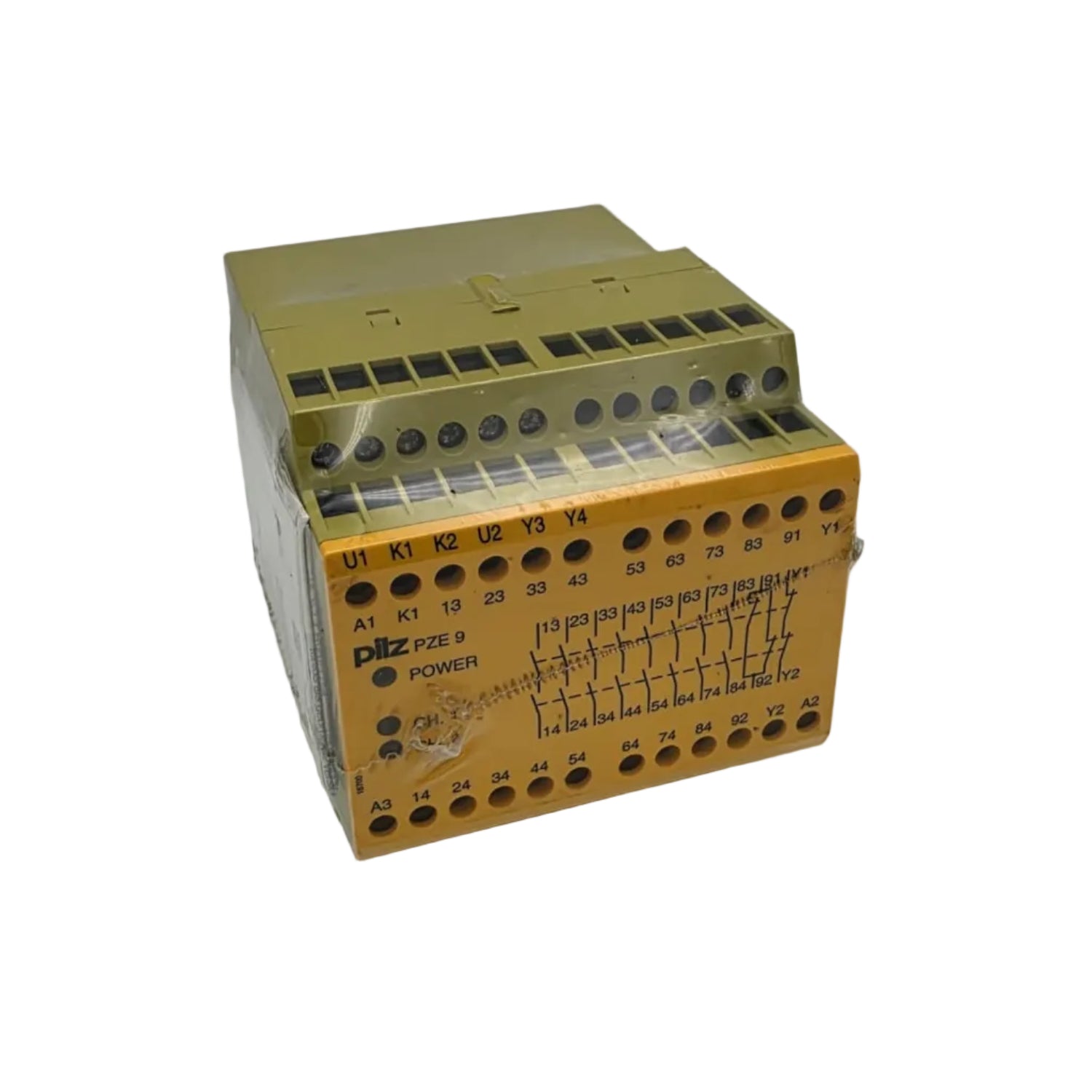

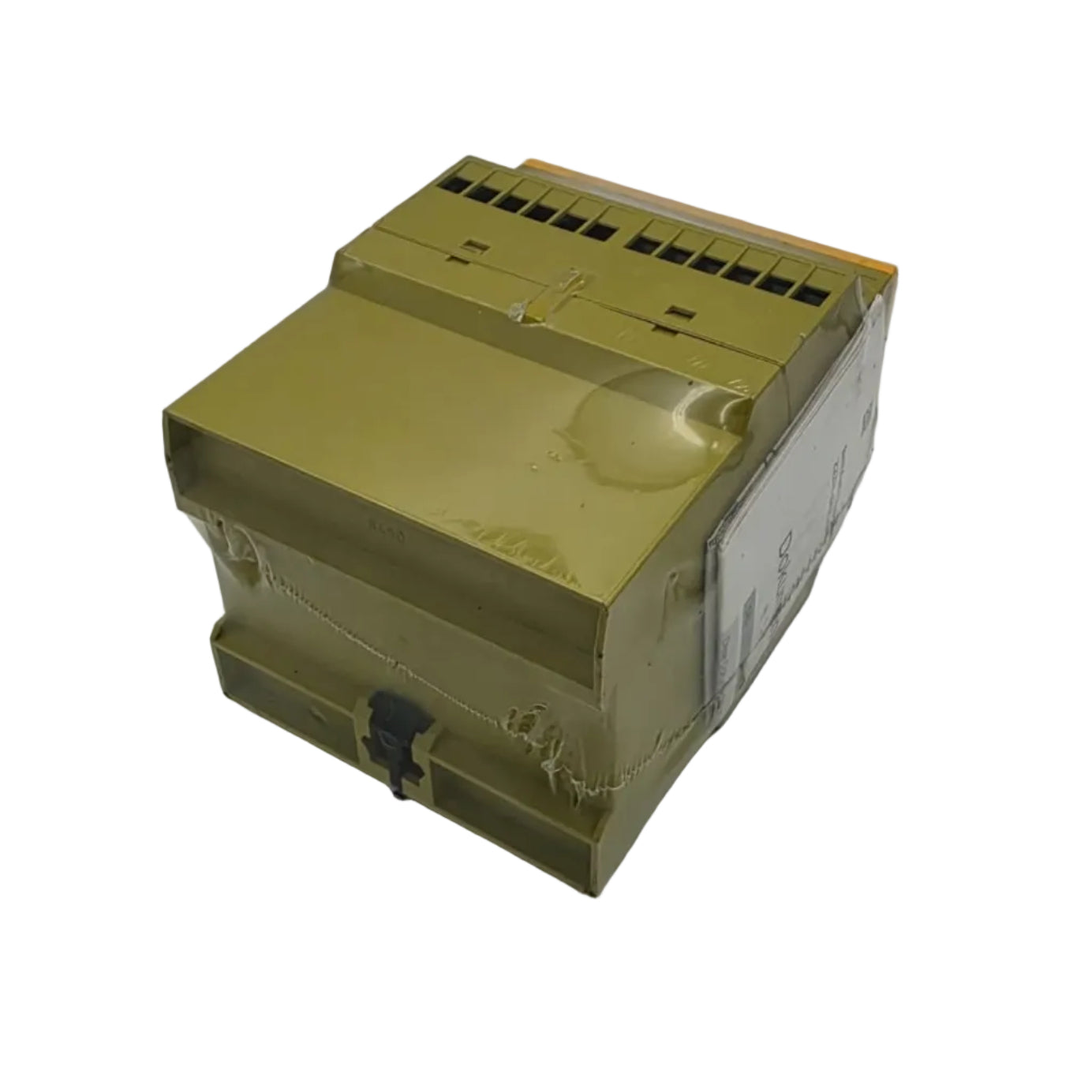

Pilz 774150 PZE 9 Kontakterweiterung 24VDC 8n/o 1n/c | sealed

Produktpalette: PZE
Produkt- oder Komponententyp: Kontakterweiterung / Erweiterungsrelais
Modell: PZE 9
Artikelnummer: 774150
Anwendungsbereich: Sicherheit / Kontakterweiterung
Zustand: Neu, originalverpackt und versiegelt

🛠️ Kurzbeschreibung

Die Pilz PZE 9 Kontakterweiterung (774150) ist ein Erweiterungsrelais zur Vergrößerung bestehender Sicherheitskreise in industriellen Anwendungen.

Mit acht Sicherheitskontakten und einem Meldekontakt ermöglicht das Modul die sichere Erweiterung von Sicherheitsrelais und Steuerungen. Die robuste Relaistechnik sorgt für hohe Schaltleistung und zuverlässigen Betrieb in anspruchsvollen Industrieumgebungen.

⚙️ Technische Daten

Elektrische Daten

Versorgungsspannung U1: 24 V DC
Leistungsaufnahme: 3,5 W

Eingänge

Anzahl Eingänge: 2

Halbleiterausgänge

Anzahl Halbleiterausgänge: 0

Relaisausgänge

Sicherheitskontakte:
8 Schließer (NO)
1 Öffner (NC)

Gebrauchskategorie AC/DC1: EN 60947-4-1

Spannung AC1: 240 V
Max. Strom AC1: 8 A

Spannung DC1: 24 V
Max. Strom DC1: 8 A

Gebrauchskategorie AC15/DC13: EN 60947-5-1

Spannung AC15: 230 V
Max. Strom AC15: 5 A

Spannung DC13: 24 V

UL Sicherheitskontakte: 240 V AC General Purpose
Pilot Duty: B300, R300

Kontaktmaterial: AgSnO₂
Zusätzliche Kontaktbeschichtung: + 0,2 µm Au

🌡️ Umgebungsbedingungen

(Basierend auf typischen Pilz Erweiterungsmodulen)

Betriebstemperatur: −10 … +55 °C
Relative Luftfeuchte: bis 95 % r.F., nicht kondensierend

🧱 Mechanische Daten

Montage: Hutschiene (DIN-Schiene)
Bauform: Erweiterungsmodul
Anschluss: Schraubklemmen

🧾 Zulassungen

CCC
CE
UKCA
cULus Listed
TÜV
EAC

🌟 Highlights

Kontakterweiterung mit 8 Sicherheitskontakten
1 zusätzlicher Meldekontakt
Hohe Schaltleistung bis 8 A
Zuverlässige Relaistechnik
Ideal zur Erweiterung von Sicherheitskreisen
Bewährte Pilz Qualität

⚙️ Typische Einsatzgebiete

Erweiterung von Sicherheitsrelais
Maschinen- und Anlagenbau
Not-Halt-Schaltungen
Schutztürüberwachung
Industrieautomation
