🛠️ Allgemeine Beschreibung

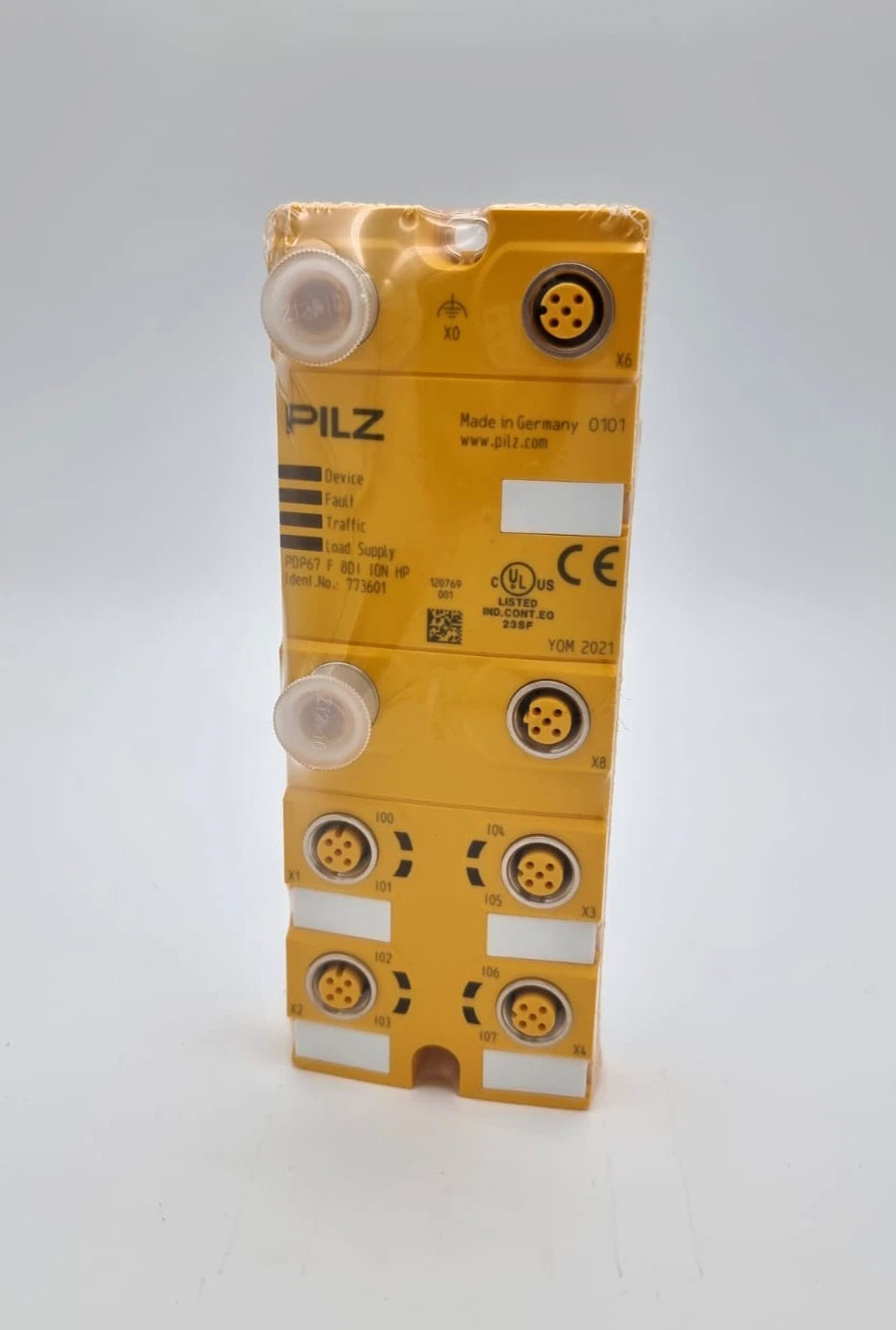

Das Pilz PDP67 F 8DI ION HP (773601) ist ein dezentrales Eingangsmodul mit 8 digitalen Eingängen für den feldnahen Einsatz.
Es ist sowohl für Standard- als auch Fail-safe-Anwendungen ausgelegt und eignet sich ideal für robuste Automatisierungslösungen mit hohen Anforderungen an Umweltschutz und Verfügbarkeit.

Dank der Schutzart IP67, M12-Schraubanschlüsse und der erweiterten Temperaturbeständigkeit kann das Modul direkt im Feld ohne zusätzlichen Schaltschrank installiert werden.
Die integrierte Potenzialtrennung und die Testtaktausgänge unterstützen sichere und zuverlässige Signalverarbeitung.

🛠️ Technische Daten

Elektrische Daten – Versorgung

• Versorgungsspannung U1 (Supply): 24 V DC

• Leistungsaufnahme U1: 1,2 W

• Versorgungsspannung U2 (Load Supply): 24 V DC

• Toleranz U2: −30 % / +25 %

• Geräteabsicherung max.: 4 A

• Abschaltspannung induktiver Lasten: −45 V

• Zulässige Lasten: ohmsch, induktiv, kapazitiv

Digitale Eingänge

• Anzahl Eingänge: 8

• Gleichspannung am Eingang: 24 V DC

• Signalpegel „0“: −3 … +5 V DC

• Eingang nach EN 61131-2:

  • Typ 1

  • Typ 3

• Potenzialtrennung Eingang: ja

Halbleiterausgänge

• Funktion:

  • Testtaktausgang

  • 24 V DC-Ausgang

  • Standardausgang

• Ausgangsspannung: 24 V DC

• Potenzialtrennung HLA: ja

• Kurzschlussfest: ja

🌡️ Umweltdaten

• Umgebungstemperatur: −30 … +60 °C

• Lagertemperatur: gemäß EN 60068-2-1 / -2

• Relative Feuchte: 93 % r. F. bei 40 °C

• Betauung: kurzzeitig zulässig

• Max. Betriebshöhe: 2000 m

• EMV-Normen:

  • EN IEC 61000-6-4

  • EN 61000-4-2 / -3 / -4 / -5 / -6 / -8

• Schwingungen: EN 60068-2-6

• Schock: 15 g

• Überspannungskategorie: II

• Verschmutzungsgrad: 2

🛡️ Schutzarten

• Gehäuse: IP67

• Klemmen: IP67

🔌 Potenzialtrennung

• Eingang ↔ interner Bus: Basisisolierung

• HL-Ausgang ↔ interner Bus: Basisisolierung

📐 Mechanische Daten

• Gehäusematerial:

  • PBT / Valox 855 / PET

• Oberteil: Valox 855

• Beschriftungsträger: PC

• Anschluss: M12, schraubverriegelt

• Abmessungen (H × B × T): 162 × 60 × 30 mm

• Nettogewicht: 320 g

• Bruttogewicht: 335 g

🧾 Zulassungen

• CE, UKCA, cULus Listed, KOSHA, TÜV

🌟 Besonderheiten

• Dezentrales Eingangsmodul für Feldmontage

• 8 digitale 24-V-DC-Eingänge

• Geeignet für Standard- und Fail-safe-Anwendungen

• IP67 – kein Schaltschrank erforderlich

• M12-Anschlüsse, schraubverriegelt

• Integrierte Testtaktausgänge

• Hohe Temperatur- und EMV-Festigkeit

• Bewährte Pilz-Qualität für industrielle Sicherheit

⚙️ Typische Einsatzgebiete

• Dezentrale Maschinen- und Anlagenautomation

• Feldnahe Sensoranbindung

• Sicherheits- und Standard-I/O-Konzepte

• Förder-, Montage- und Verpackungstechnik

• Anwendungen mit hohen Umweltanforderungen

Lagerware-All in-stock items

Verfügbar zur sofortigen Lieferung!
