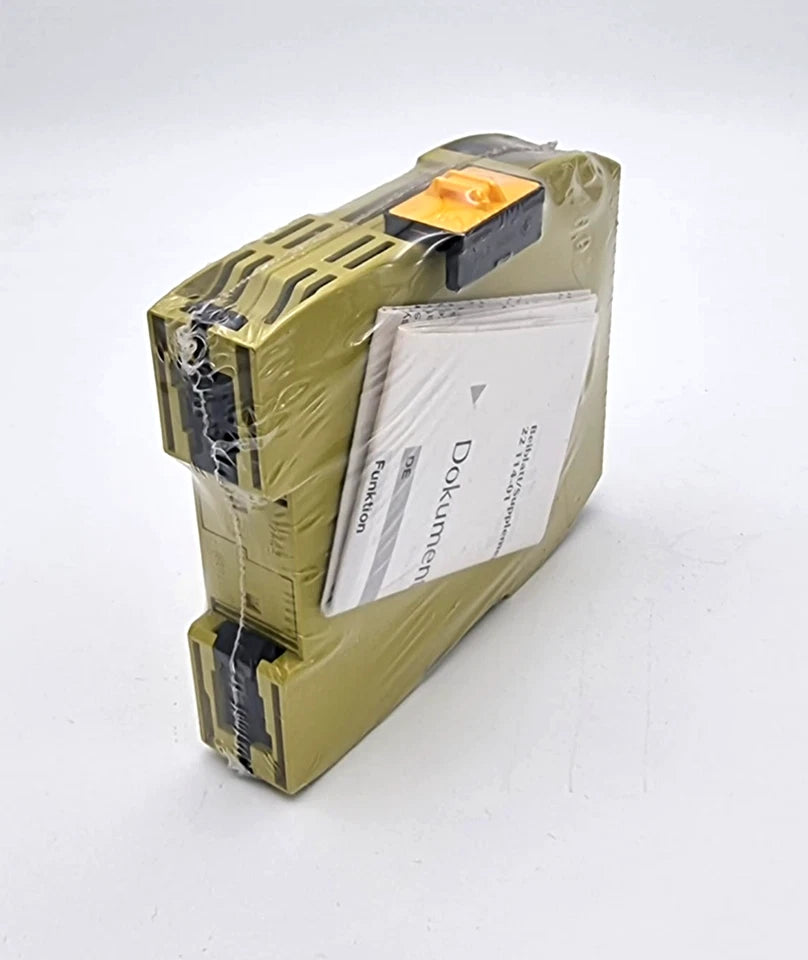

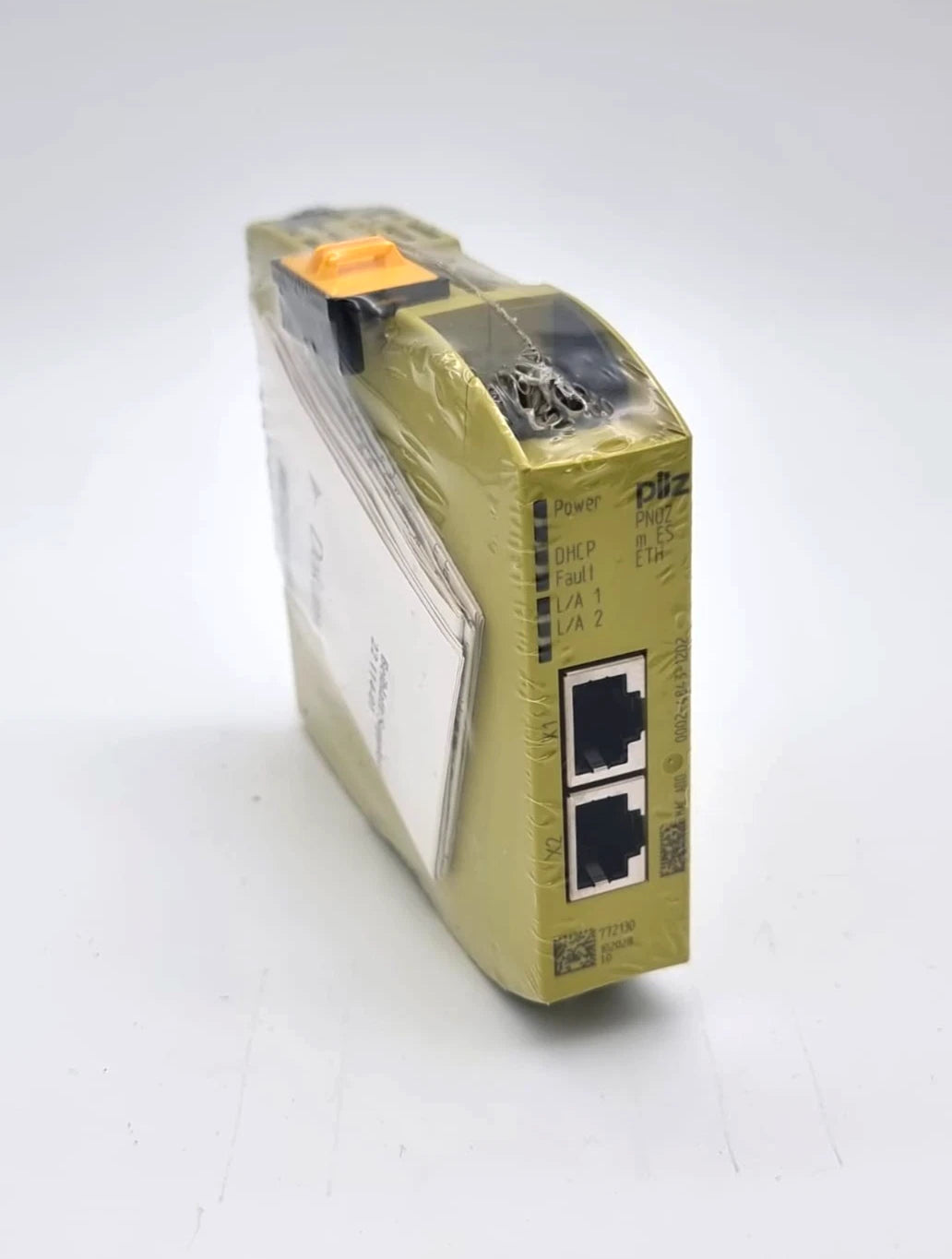

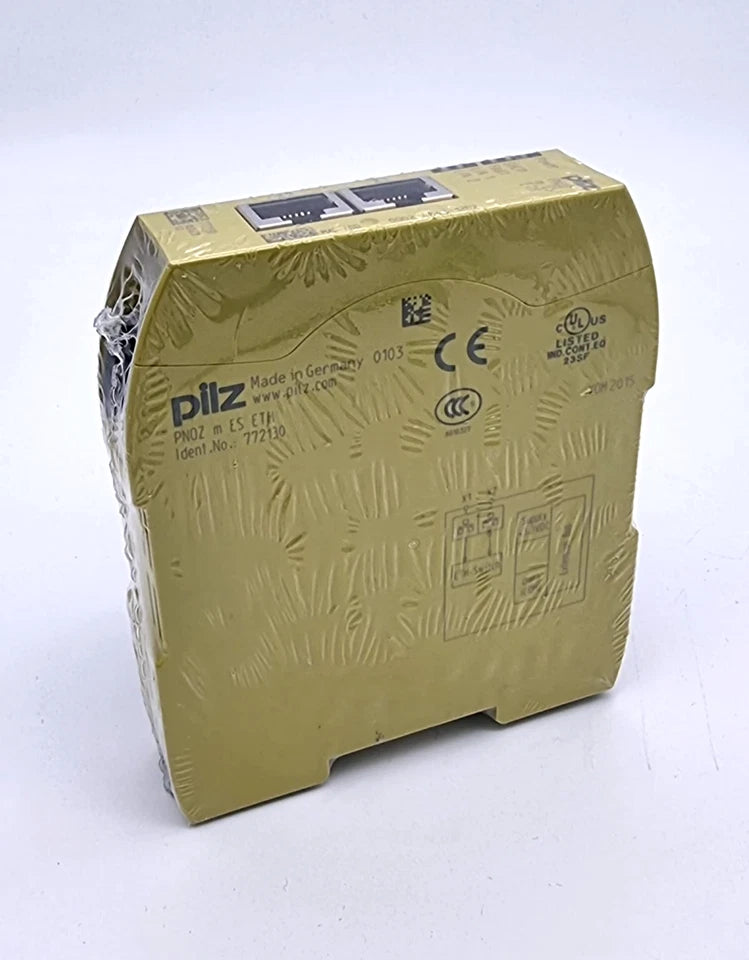

Pilz 772130 – PNOZ m ES ETH – Erweiterungsmodul Ethernet für PNOZmulti Kleinsteuerungen | sealed

Artikelnummer: 772130
Hersteller: Pilz
Serie: PNOZmulti
Modell: PNOZ m ES ETH – Ethernet-Erweiterungsmodul
Zustand: Neu, originalverpackt und versiegelt – Verpackung ungeöffnet

🛠 Allgemeine Beschreibung

Das Pilz PNOZ m ES ETH (772130) ist ein Ethernet-Erweiterungsmodul für das modulare Sicherheitssystem PNOZmulti.
Es erweitert das Basisgerät um zwei Ethernet-Schnittstellen, über die Kommunikation, Diagnose und Datenübertragung erfolgen können – ideal für moderne, vernetzte Automatisierungs- und Sicherheitsarchitekturen.

Das Modul unterstützt Modbus/TCP als Feldbusprotokoll (Slave-Betrieb) und bietet vollständige galvanische Trennung zwischen Feldbus und Modul.
Es wird direkt über das Basisgerät versorgt und zeichnet sich durch eine kompakte Bauform, robuste Ausführung und internationale Zulassungen aus.

🛠 Technische Daten

Allgemeine Daten

• Zulassungen:

  • CE

  • UKCA

  • cULus Listed

  • EAC

• Anwendungsbereich: Standard

Elektrische Daten

• Versorgung des Moduls: über Basisgerät

• Spannungstyp: DC

• Toleranz: –2 % / +2 %

Ethernet-Schnittstellen

• IP-Adresse (Werkseinstellung): 169.254.60.1

• Steckertyp: RJ45

• Übertragungsrate:

  • 10 MBit/s

  • 100 MBit/s

• Anzahl Ethernet-Ports: 2

Feldbusschnittstelle

• Feldbus: Modbus/TCP

• Gerätetyp: Slave

• Anschluss: RJ45

• Galvanische Trennung: ja (Funktionsisolierung)

🌡 Umweltdaten

• Umgebungstemperatur: 0 … 60 °C

  • Prüfnorm: EN 60068-2-14

• Lagertemperatur: nach EN 60068-2-1/-2

• Feuchtebeanspruchung: EN 60068-2-30, EN 60068-2-78

• Betauung: unzulässig

• Zulässige Betriebshöhe: 2000 m

• EMV: EN 61131-2

• Schwingungen: EN 60068-2-6

• Schock: 15 g

• Luft- und Kriechstrecken: EN 61131-2

• Überspannungskategorie: II

• Verschmutzungsgrad: 2

Schutzarten

• Einbauraum: IP54

• Gehäuse: IP20

• Klemmen: IP20

• Norm: EN 60529

🔌 Potenzialtrennung

• Zwischen: Feldbus und Modul

• Art: Funktionsisolierung

🔧 Mechanische Daten

• Einbaulage: waagerecht auf Hutschiene

• Gehäusematerial:

  • Unterteil: PC

  • Oberteil: PC

  • Frontplatte: PC

• Abmessungen:

  • Höhe: 101,4 mm

  • Breite: 22,5 mm

  • Tiefe: 111 mm

• Gewicht:

  • Netto: 80 g

  • Brutto: 90 g

🌟 Besonderheiten

• Erweiterung für Ethernet-Kommunikation im PNOZmulti-System

• Zwei RJ45-Ports (10/100 MBit/s)

• Modbus/TCP-Slave-Funktionen

• Vollständig galvanisch getrennt vom Feldbus

• Kompakt, robust und einfach integrierbar

• Internationale Zulassungen

• Ideal für Diagnose & Vernetzung sicherheitsgerichteter Systeme

⚙ Typische Einsatzgebiete

• PNOZmulti-basierte Sicherheitssteuerungen

• Maschinen- und Anlagenvernetzung

• Datenaustausch & Diagnose via Ethernet

• Modbus/TCP-Kommunikation

• Industrieautomation & Sicherheitstechnik
