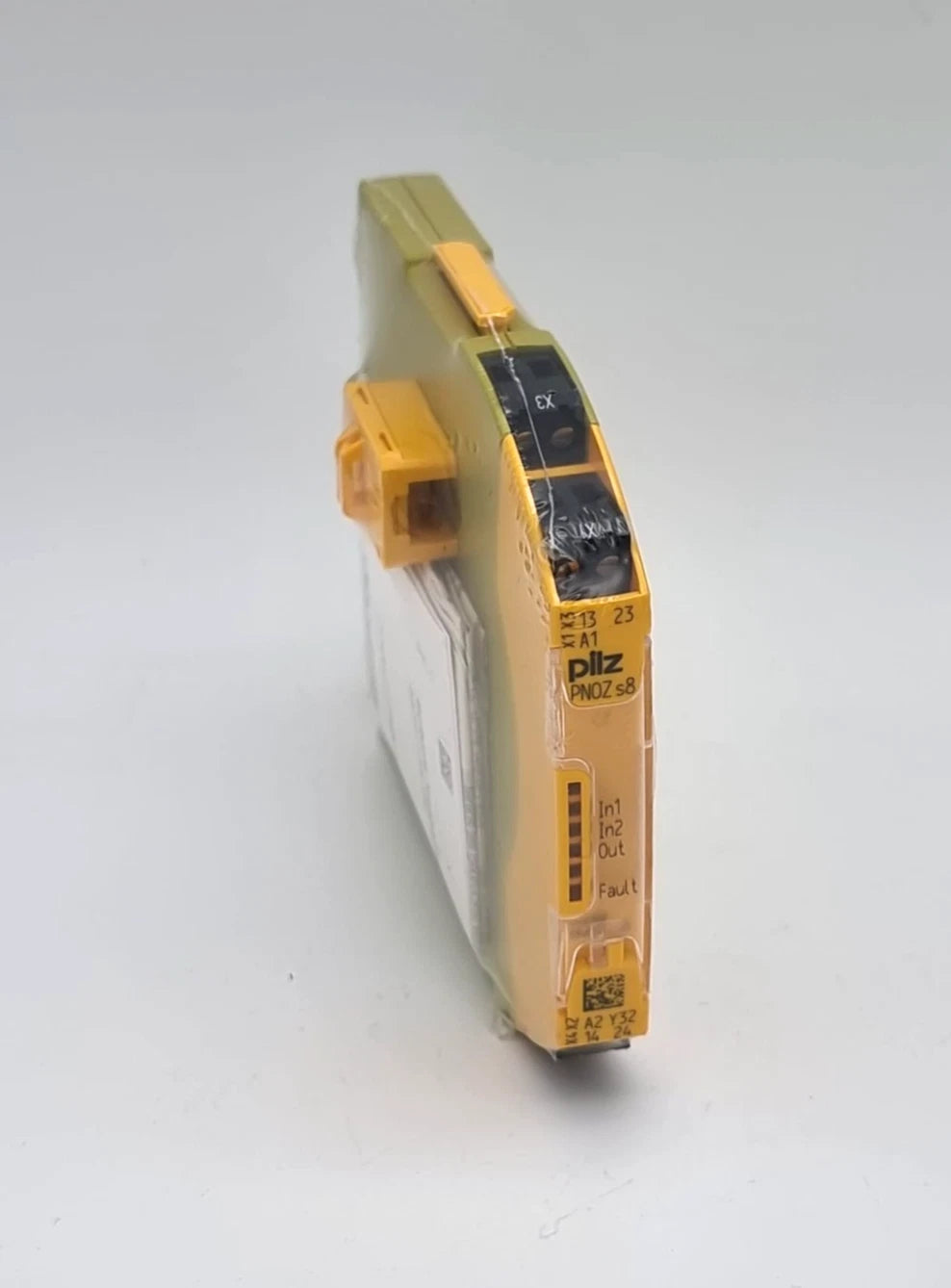

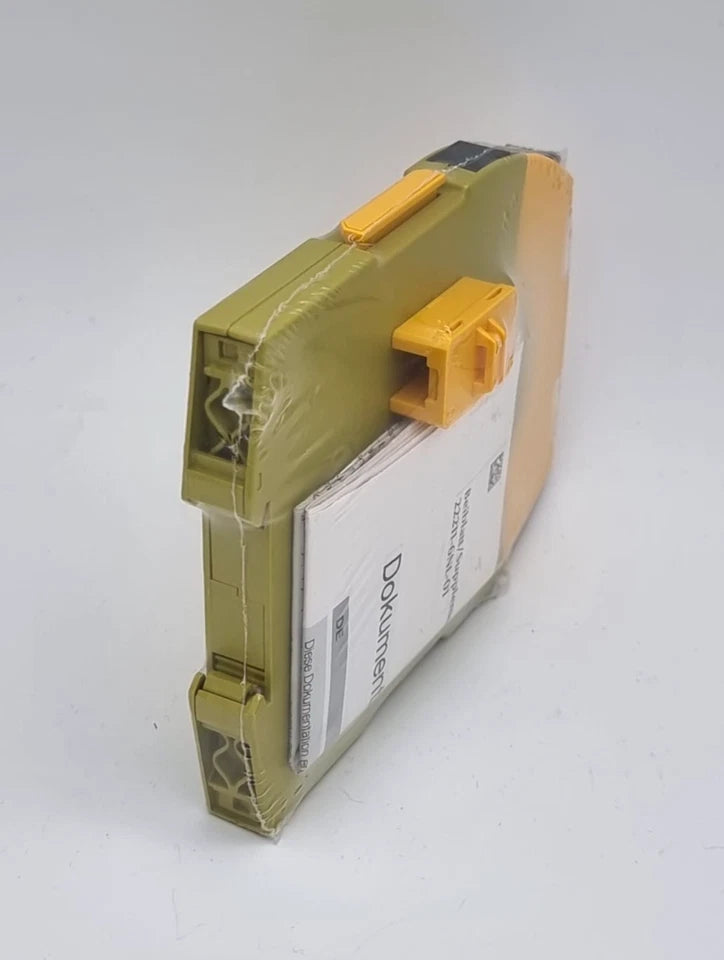

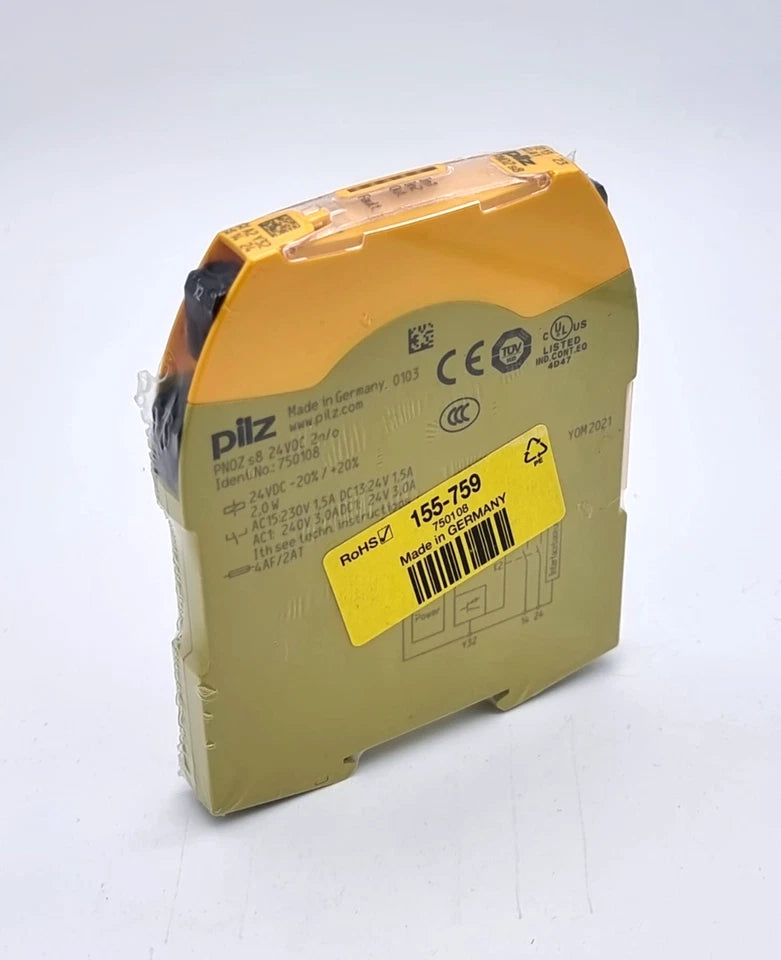

Pilz 750108 PNOZ s8 Kontakterweiterung 24 V DC 2 n/o | sealed

Artikelnummer: 750108
Hersteller: Pilz GmbH & Co. KG
Serie: PNOZ s
Gerätetyp: Kontakterweiterung / Erweiterungsmodul
Zustand: Neu, originalverpackt und versiegelt – Verpackung ungeöffnet

🛠️ Allgemeine Beschreibung

Die Pilz PNOZ s8 (750108) ist eine Kontakterweiterung für Sicherheitssteuerungen der PNOZ-s-Serie.
Sie erweitert bestehende Sicherheitskreise um zwei sichere Schließerkontakte (2 n/o) und eignet sich für den Einsatz in sicherheitsgerichteten Maschinen- und Anlagenapplikationen.

Das Modul wird mit 24 V DC versorgt, verfügt über robuste Relaiskontakte mit AgSnO₂-Kontaktmaterial und erfüllt zahlreiche internationale Zulassungen und Normen. Durch die schmale Bauform (12,5 mm) ist es ideal für platzsparenden Schaltschrankaufbau.

🛠️ Technische Daten

Elektrische Daten

• Versorgungsspannung U1: 24 V

• Art der Versorgungsspannung: DC

• Leistungsaufnahme: 2 W

Eingänge

• Anzahl Eingänge: 1

Halbleiterausgänge

• Anzahl Halbleiterausgänge: 1

• Gebrauchskategorie: DC-12 (EN 60947-1)

Relaisausgänge (Sicherheitskontakte)

• Kontaktart: 2 × Schließer (2 n/o)

• Kontaktmaterial: AgSnO₂

Nach EN 60947-4-1 (AC/DC1):

• AC1: 240 V / 3 A

• DC1: 24 V / 3 A

Nach EN 60947-5-1 (AC15 / DC13):

• AC15: 230 V / 1,5 A

• DC13: 24 V

UL-Angaben:

• Sicherheitskontakte AC: 240 V AC, General Use

• Pilot Duty: R300 / B300

🌡️ Umgebungsbedingungen

• Umgebungstemperatur: −10 … +55 °C

• Relative Luftfeuchte: 93 % r. F. bei 40 °C

• Betauung: nicht zulässig

• Klimabeanspruchung: EN 60068-2-78

EMV & mechanische Belastung

• EMV-Normen:

  • EN 60947-5-1

  • EN 61000-6-2

  • EN 61000-6-4

  • EN 61326-3-1

• Schwingungen: EN 60068-2-6

• Überspannungskategorie: III / II

• Verschmutzungsgrad: 2

📐 Mechanik & Montage

• Einbaulage: beliebig

• Schutzart:

  • Einbauraum: IP54

  • Gehäuse: IP40

  • Klemmen: IP20

• Anschlusstechnik: Schraubklemmen, steckbar

• Leiterquerschnitt (flexibel): 24 … 12 AWG

Abmessungen & Gewicht

• Höhe: 98 mm

• Breite: 12,5 mm

• Tiefe: 120 mm

• Nettogewicht: ca. 105 g

• Bruttogewicht: ca. 115 g

🧾 Zulassungen

• CE

• CCC

• UKCA

• cULus Listed

• KOSHA

• EAC

• TÜV

🌟 Besonderheiten

• Kontakterweiterung für PNOZ-s-Sicherheitsrelais

• 2 sichere Schließerkontakte (n/o)

• Schmale Bauform (12,5 mm)

• Hochwertige AgSnO₂-Relaiskontakte

• Umfangreiche internationale Zulassungen

• Hohe Betriebssicherheit im industriellen Umfeld

⚙️ Typische Einsatzgebiete

• Erweiterung von Sicherheitskreisen

• Maschinen- und Anlagenbau

• Not-Halt- und Schutztürüberwachung

• Sicherheitsfunktionen nach EN ISO 13849

• Schaltschrankbau und Industrieautomation
