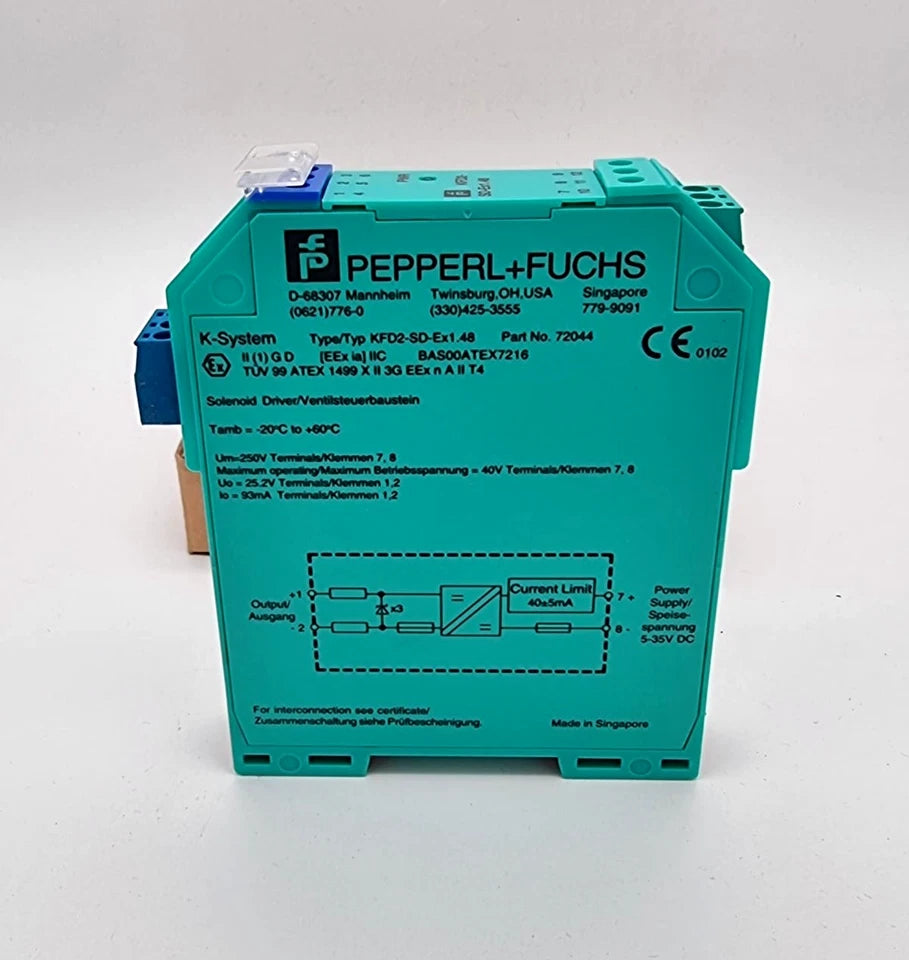

Pepperl+Fuchs 72044 KFD2-SD-Ex1.48 Ventilsteuerbaustein

Artikelnummer: 72044
Hersteller: Pepperl+Fuchs
Serie / Typ: KFD2-SD-Ex1.48
Gerätetyp: Ventilsteuerbaustein (Ex-Barriere)

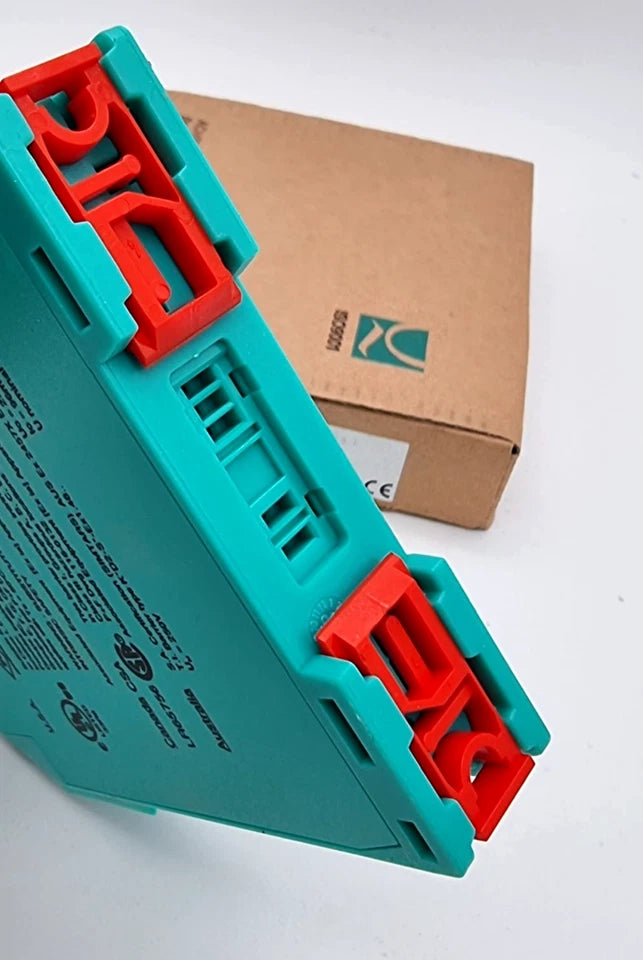

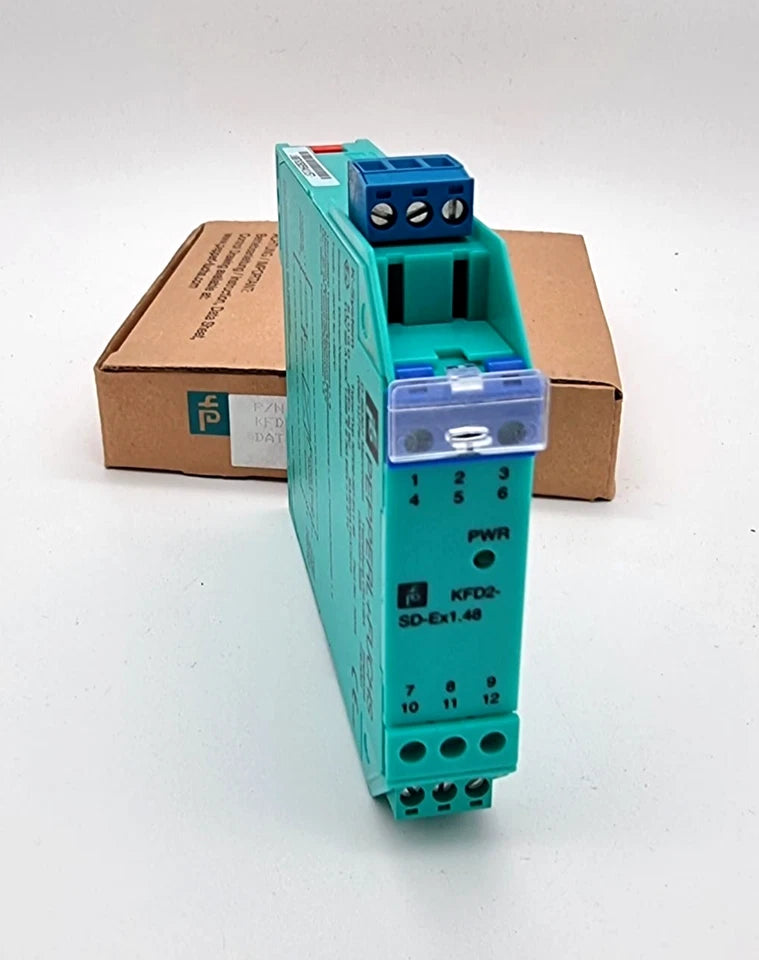

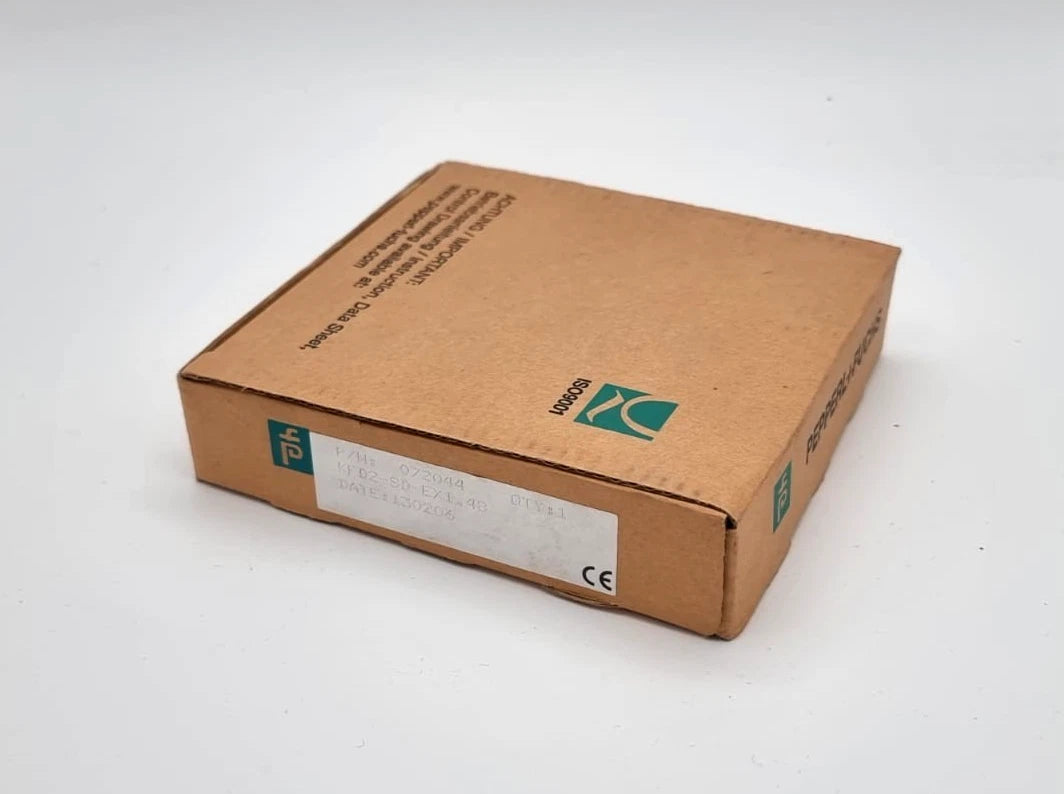

Zustand: Neu, originalverpackt

🛠️ Allgemeine Beschreibung

Der Pepperl+Fuchs KFD2-SD-Ex1.48 ist ein eigensicherer Ventilsteuerbaustein zur Ansteuerung von Magnetventilen in Ex-Bereichen. Das Gerät ist schleifengespeist, bietet sichere galvanische Trennung zwischen Ein- und Ausgang und ist für den Einsatz in Zone 0/1/2 sowie Division 2 zugelassen.
Durch die robuste Auslegung und umfassenden ATEX-/FM-Zulassungen eignet sich das Modul ideal für die Prozessindustrie.

🛠️ Technische Daten

Versorgung

• Versorgungsart: schleifengespeist

• Verlustleistung: 1,3 W

Eingang

• Anschluss: Klemmen 7+ / 8−

• Bemessungsspannung (Ui): 5 … 35 V DC

• Strom:

  • 6 mA bei 18,5 V

  • 70 mA bei 35 V

• Max. Sicherheitsspannung (Um): 250 V

Ausgang

• Anschluss: Klemmen 1+ / 2−

• Innenwiderstand: ≤ 294 Ω

• Ausgangsstrom: 35 mA

• Strombegrenzung (Ie): ≥ 35,3 mA

• Spannung (Ue): 12,1 V

• Leerlaufspannung: ≥ 22,8 V

• Gültig für Versorgung: 20 … 35 V DC

Galvanische Trennung

• Eingang / Ausgang: sichere galvanische Trennung nach EN 50020

• Scheitelwert der Spannung: 375 V

🌡️ Umgebungsbedingungen

• Umgebungstemperatur: −20 … +60 °C

• Schutzart: IP20

📐 Mechanik & Montage

• Gehäusetyp: B1

• Abmessungen (B × H × T): 20 × 107 × 115 mm

• Gewicht: ca. 100 g

🧾 Explosionsschutz & Zulassungen

ATEX / IEC

• EG-Baumusterprüfbescheinigung: BAS 00 ATEX 7216

• Zündschutzart (Eigensicherheit): [EEx ia] IIC

• Gerätegruppe / Kategorie: II (1)GD

• Einsatzbereiche: Zone 0 / 1 / 2

• Temperaturbereich: −20 °C ≤ Ta ≤ +60 °C

Ex-Ausgang (EEx ia IIC):

• Uo: 25,2 V

• Io: 93 mA

• Po: 590 mW

Zulässige äußere Werte (IIC):

• C: 0,107 µF

• L: 4,3 mH

Zone 2

• Kennzeichnung: II 3G EEx nA II T4

FM / Nordamerika

• FM Control Drawing: No. 116-0129

• Division 2: geeignet

• Entity-Parameter:

  • Voc: 28 V

  • It: 93 mA

🌟 Besonderheiten

• Ventilsteuerung für Ex-Bereiche

• Schleifengespeist

• Sichere galvanische Trennung

• ATEX & FM-zertifiziert

• Kompakte Bauform (20 mm)

⚙️ Typische Einsatzgebiete

• Prozess- und Verfahrenstechnik

• Chemie-, Öl- und Gasindustrie

• Ex-geschützte Magnetventilansteuerung

• Schaltschränke in Zone 1/2
