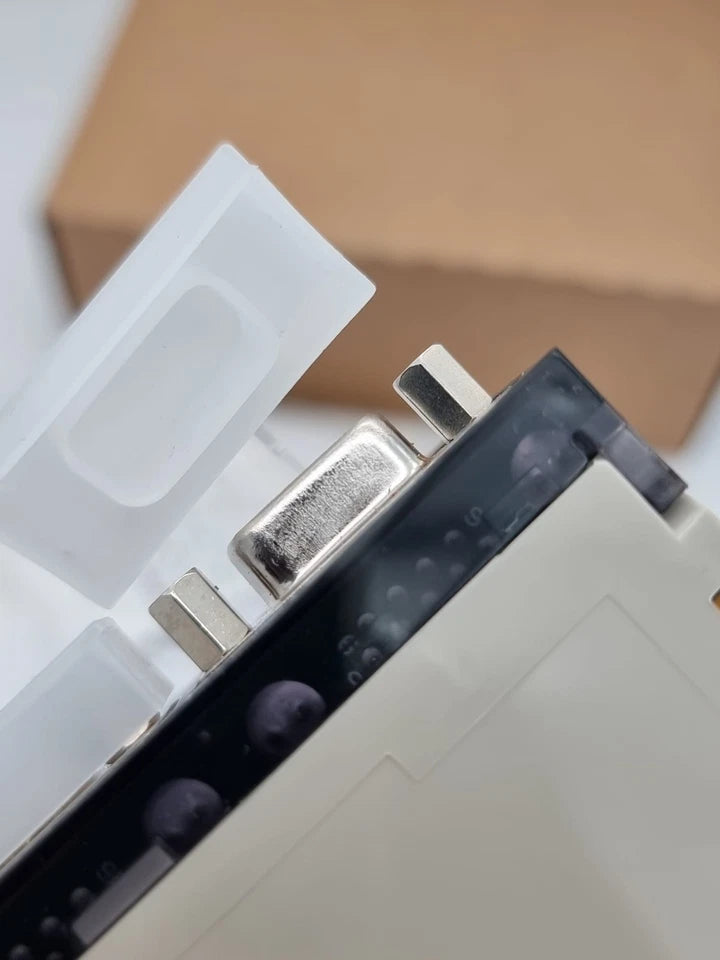

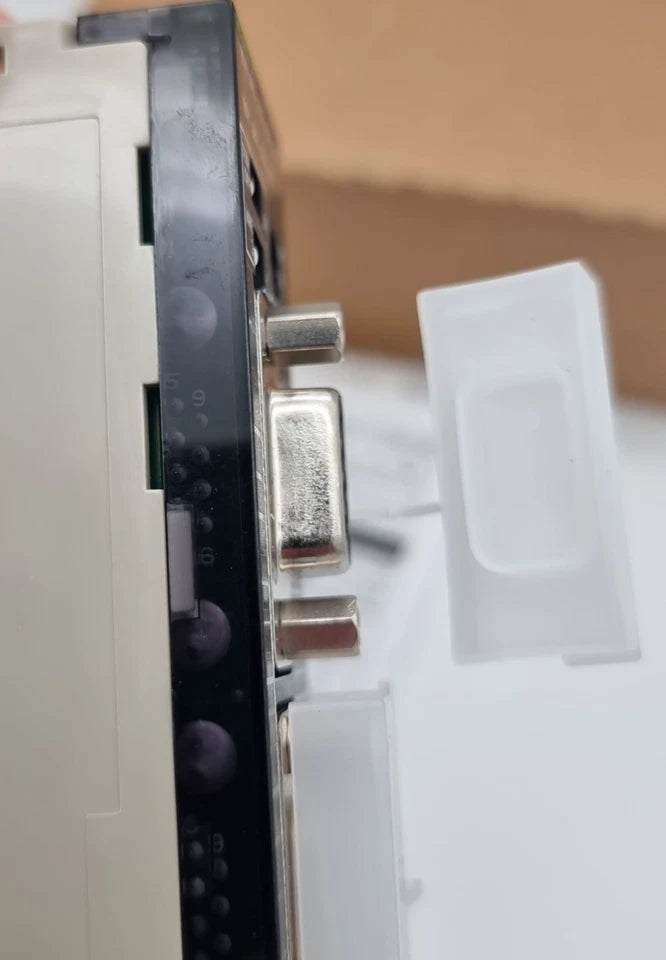

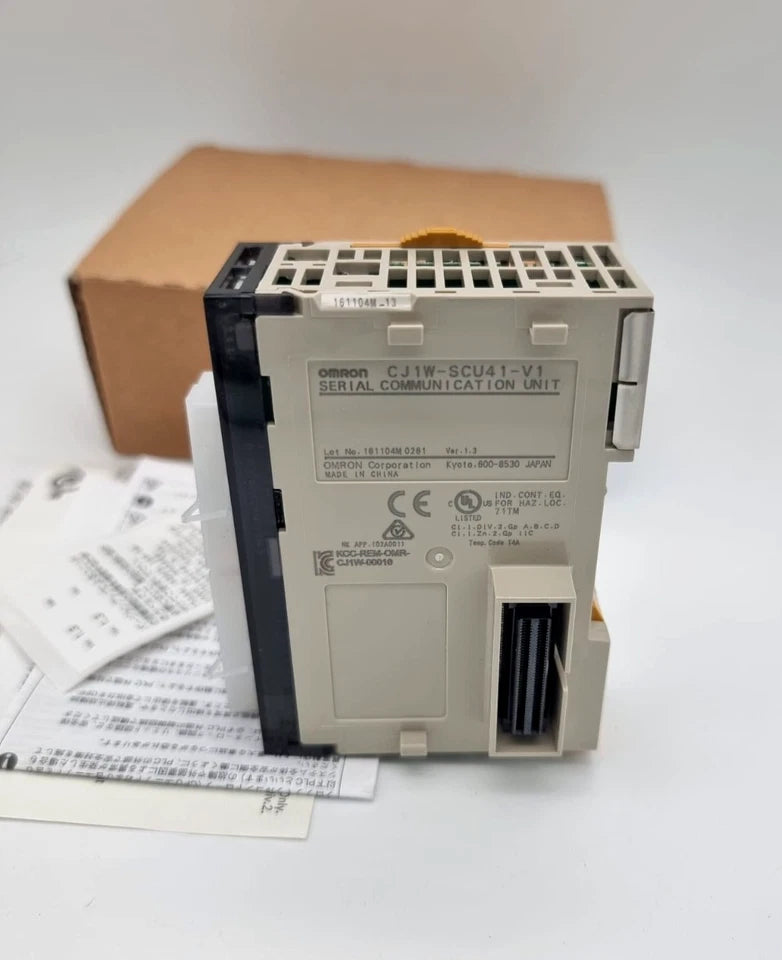

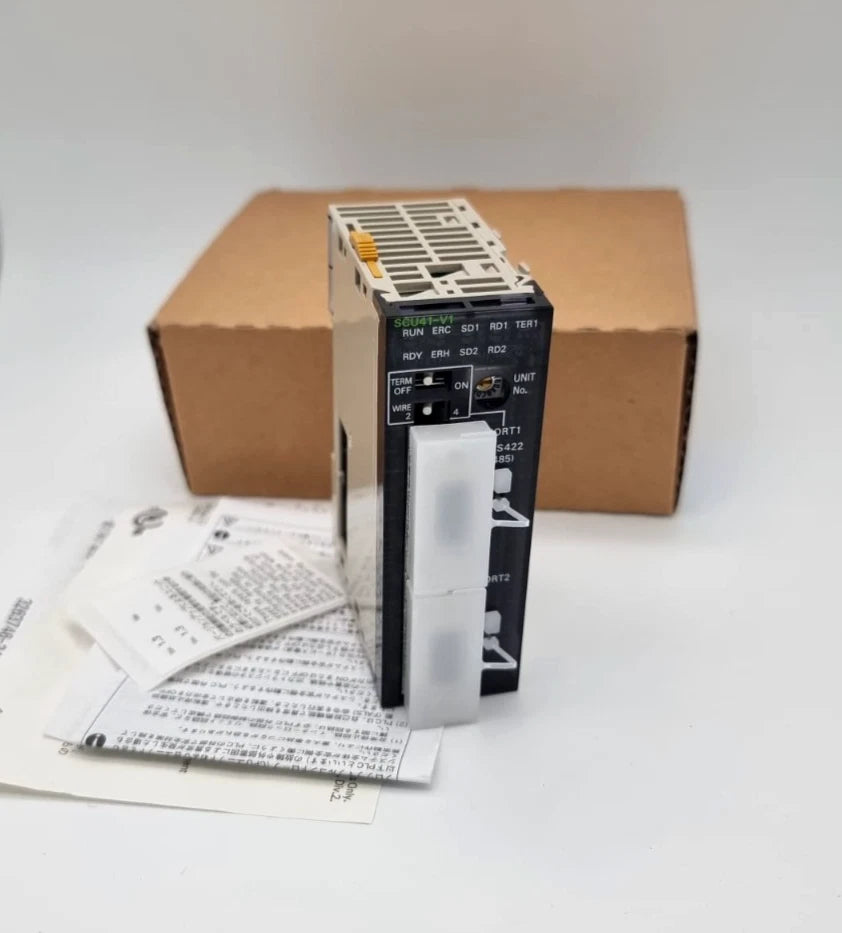

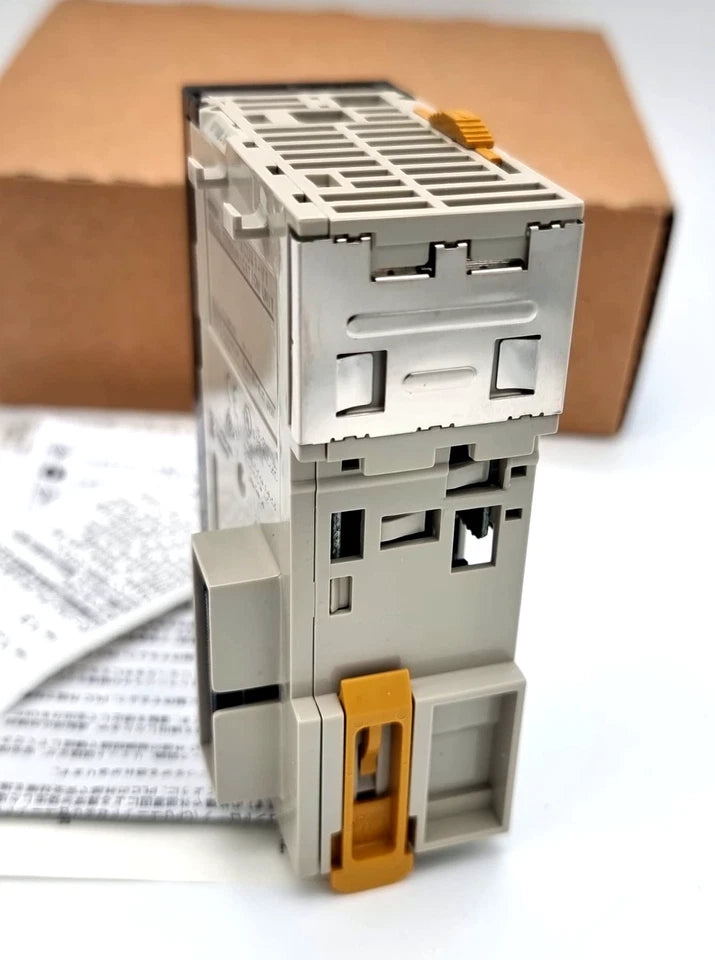

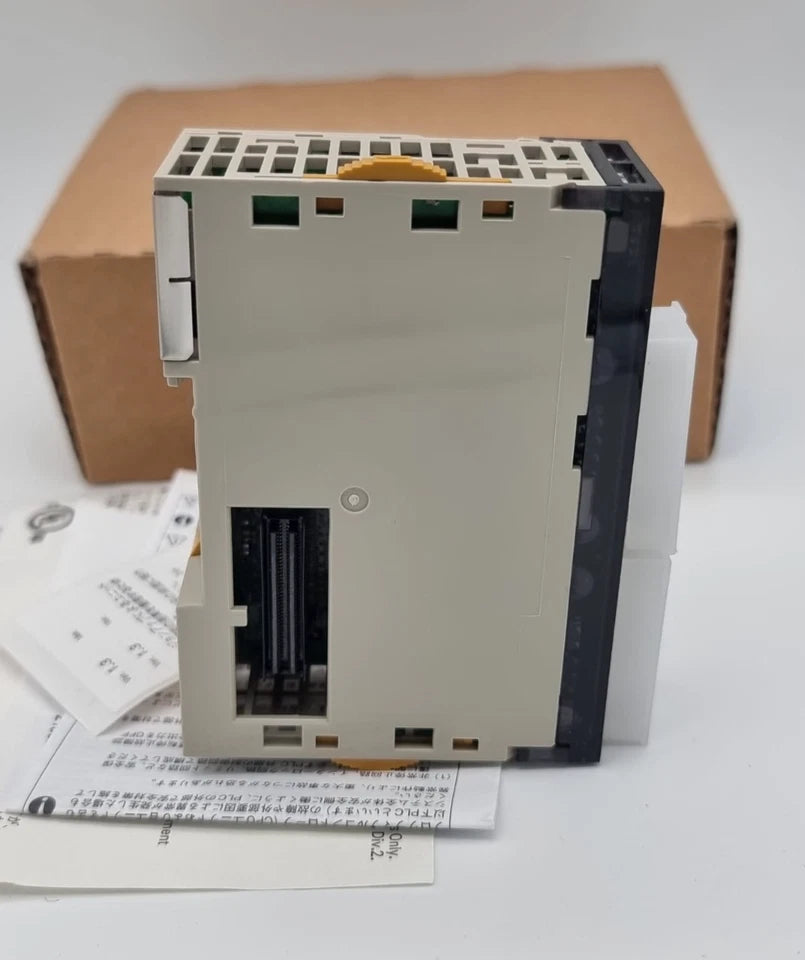

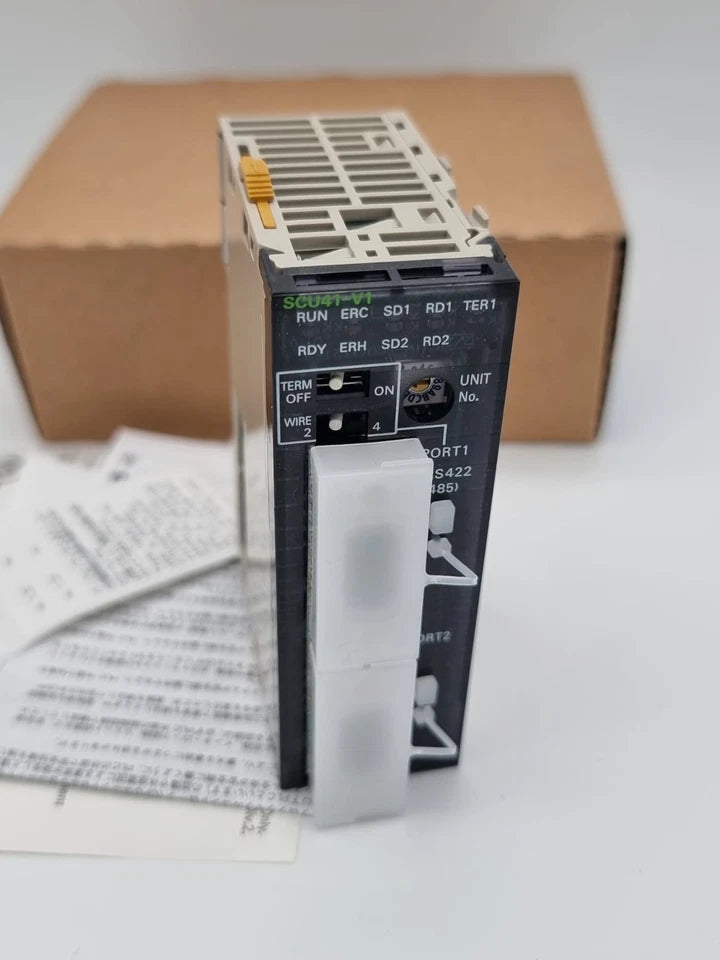

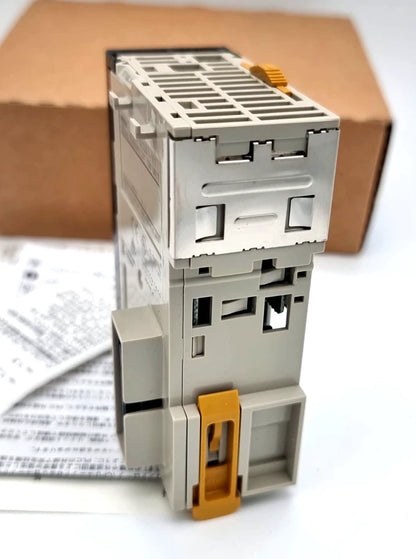

Omron CJ1W-SCU41-V1 Serial Communications Unit 2x RS-422A/485 & RS-232C

Produktpalette: CJ-Serie
Produkt- oder Komponententyp: Kommunikationsmodul / Serielle Schnittstelle
Modell: CJ1W-SCU41-V1
Artikelnummer: CJ1W-SCU41-V1
Anwendungsbereich: SPS-Kommunikation / Schnittstellen
Zustand: Neu, originalverpackt

🛠️ Kurzbeschreibung

Das Omron CJ1W-SCU41-V1 ist ein leistungsfähiges serielles Kommunikationsmodul für die CJ-Serie, das die flexible Anbindung von externen Geräten und Netzwerken ermöglicht.

Mit zwei unabhängigen seriellen Schnittstellen (RS-422A/485 und RS-232C) unterstützt das Modul verschiedene Kommunikationsprotokolle wie Host Link, Modbus-RTU und Serial Gateway. Dadurch eignet es sich ideal für komplexe Automatisierungs- und Integrationsaufgaben.

⚙️ Technische Daten

Allgemeine Eigenschaften

Gerätetyp: Serial Communications Unit
Klassifikation: CPU-Bus-Modul

Schnittstellen

Port 1: RS-422A/485
Port 2: RS-232C

Unterstützte Protokolle

Host Link
Protocol Macro
Serial Gateway
No-Protocol
NT Link
Modbus-RTU Slave
Loopback-Test
1:1 Host Link

(Hinweis: Funktionsumfang abhängig von Firmware-Version)

Kommunikationsfunktionen

Datenübertragung zwischen SPS und externen Geräten
Serielle Gateway-Funktion
Flexible Protokollanpassung über Makros

Systemintegration

Max. Anzahl Module: bis zu 16 CPU-Bus-Module pro Rack
Montage: CPU-Rack oder Erweiterungsrack

Slots für Interrupt-Funktion (abhängig von CPU):
z. B. Slot 0–4 (modellabhängig)

Datenaustausch

CIO-Bereich: 25 Wörter
DM-Bereich: 10 Wörter pro Port (20 Wörter gesamt)

Datenübertragung bei:
Systemstart / Neustart
STUP(237)-Befehl
Änderung der Portparameter

Zusatzfunktionen

Simple Backup Funktion (für Protokolldaten)
Wiederherstellung und Vergleich möglich

Elektrische Daten

Stromaufnahme: ca. 380 mA (+ Erweiterungen)

🌡️ Umgebungsbedingungen

Geeignet für industrielle Anwendungen
Einsatz im Schaltschrank

🧱 Mechanische Daten

Gewicht: ca. 110 g
Bauform: Steckmodul
Montage: CJ-Serie Rack

🧾 Zulassungen

CE
(weitere je nach System möglich)

🌟 Highlights

2 serielle Schnittstellen (RS-422/485 + RS-232C)
Unterstützung zahlreicher Protokolle inkl. Modbus
Serial Gateway Funktion
Flexible Integration in CJ-Systeme
Backup- und Diagnosefunktionen
Ideal für komplexe Kommunikationsaufgaben

⚙️ Typische Einsatzgebiete

SPS-Kommunikation
Maschinen- und Anlagenbau
Serielle Geräteintegration
Netzwerkanbindung
Automatisierungssysteme
