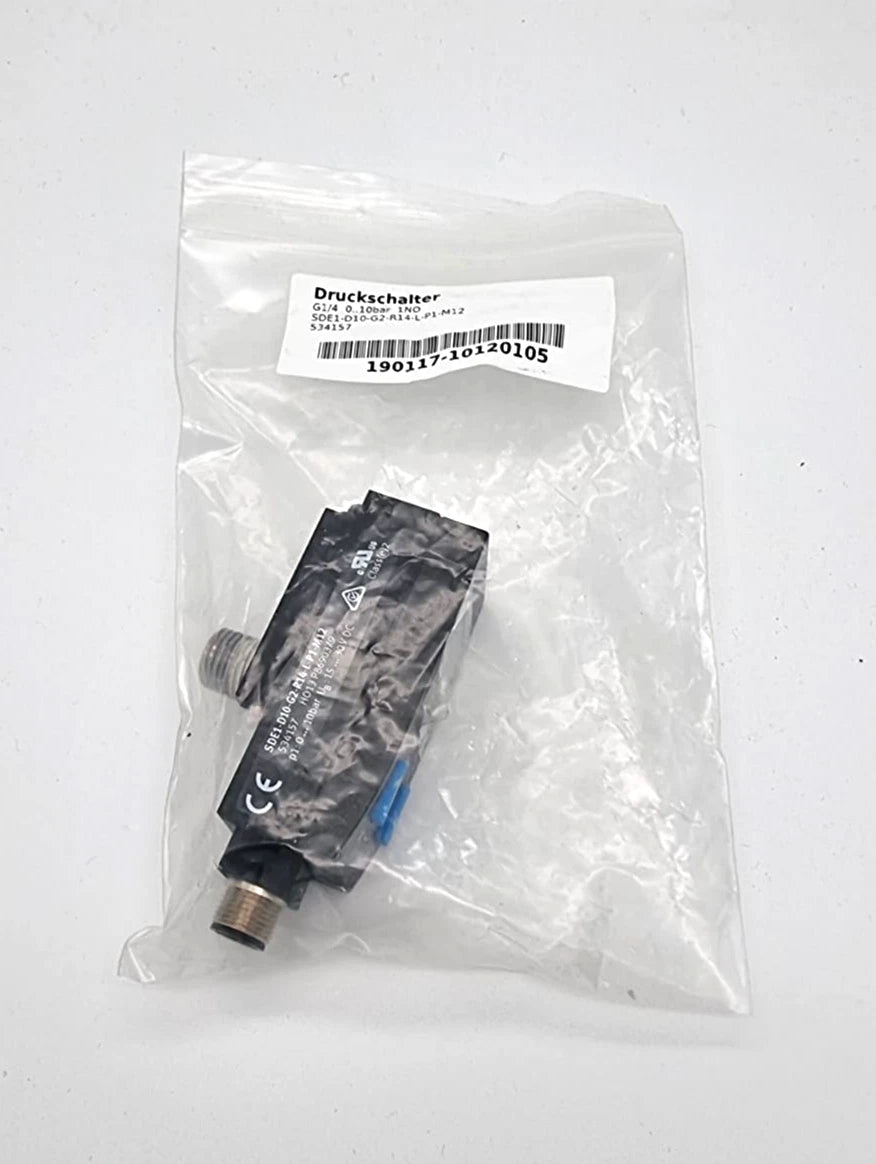

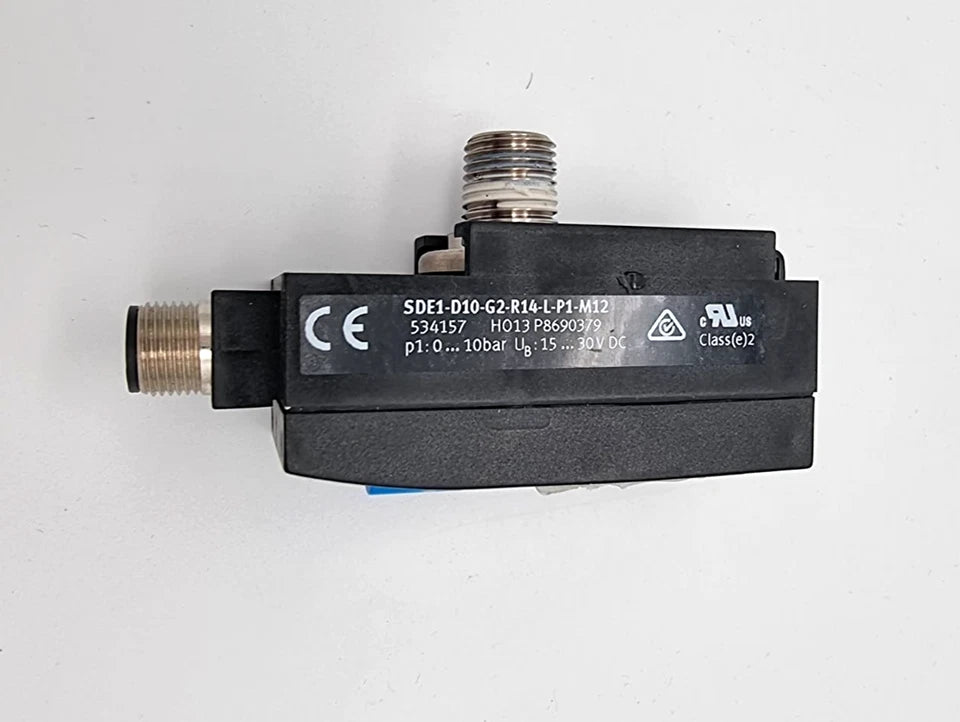

Festo 534157 SDE1-D10-G2-R14-L-P1-M12 Drucksensor mit Anzeige

Artikelnummer: 534157
Hersteller: Festo
Typ: SDE1-D10-G2-R14-L-P1-M12
Gerätetyp: Elektronischer Drucksensor (Relativdruck) mit Display
Zustand: Neu, ohne Originalverpackung

🛠️ Allgemeine Beschreibung

Der Festo SDE1-D10-G2-R14-L-P1-M12 ist ein kompakter, elektronischer Drucksensor zur Relativdruckmessung von 0 bis 10 bar für Druckluft. Er arbeitet mit einem piezoresistiven Drucksensor und verfügt über ein beleuchtetes LCD-Display zur Anzeige von Messwerten und Betriebszuständen.

Der Sensor bietet einen PNP-Schaltausgang mit frei programmierbarer Schaltfunktion, Teach-In-Bedienung sowie Manipulationsschutz per PIN-Code. Dank IP65 und robuster Bauweise eignet er sich ideal für industrielle Pneumatik- und Automatisierungsanwendungen.

🛠️ Technische Daten

Messung & Medium

• Messgröße: Relativdruck

• Messverfahren: Piezoresistiver Drucksensor mit Anzeige

• Messbereich: 0 … 10 bar

• Genauigkeit: ±2 % FS

• Schaltpunkt-Reproduzierbarkeit: 0,3 %

• Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]

• Hinweis Medium: Geschmierter Betrieb möglich

Temperaturen

• Medientemperatur: 0 … +50 °C

• Umgebungstemperatur: 0 … +50 °C

Elektrische Daten

• Betriebsspannung: DC 15 … 30 V

• Schaltausgang: PNP

• Schaltfunktion: frei programmierbar

• Schaltelement-Funktion: schaltbar

• Max. Ausgangsstrom: 150 mA

• Kurzschlussfestigkeit: pulsierend

• Verpolungsschutz: ja, für alle elektrischen Anschlüsse

• Norm: EN 60947-5-2

Einstellmöglichkeiten

• Bedienung: Teach-In

• Manipulationsschutz: PIN-Code

• Schwellwert-Einstellbereich: 2 … 99,8 %

• Hysterese-Einstellbereich: 0 … 90 %

📐 Anzeige & Bedienung

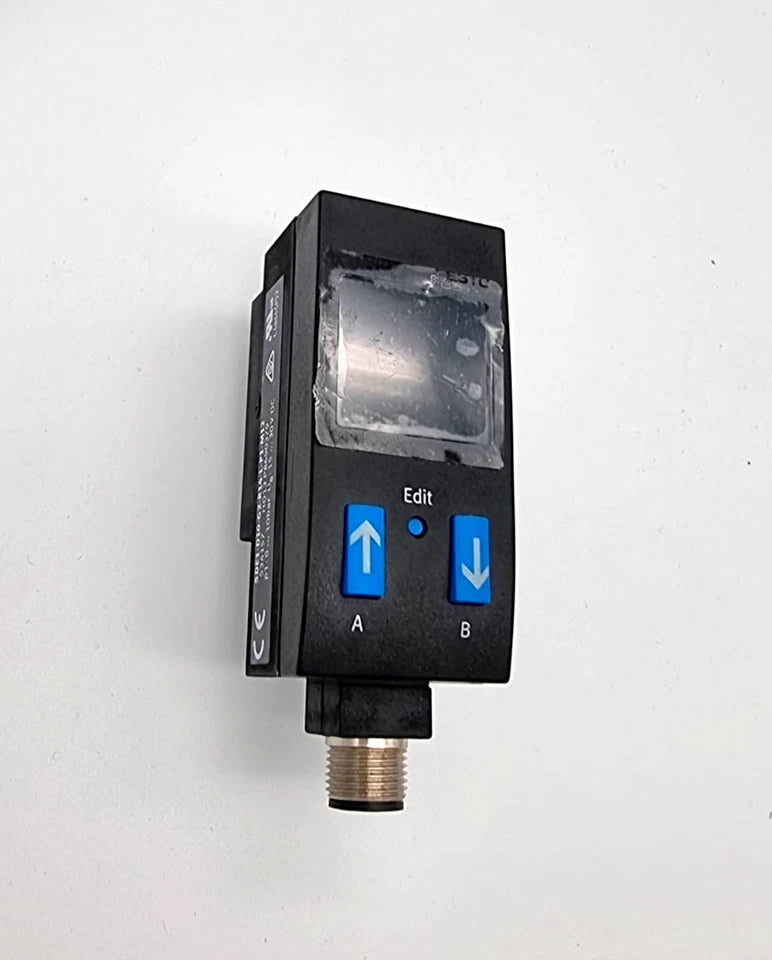

• Anzeige: beleuchtetes LCD

• Betriebszustandsanzeige: LCD

📐 Mechanik & Montage

• Montageart: auf Wartungseinheit

• Einbaulage: beliebig

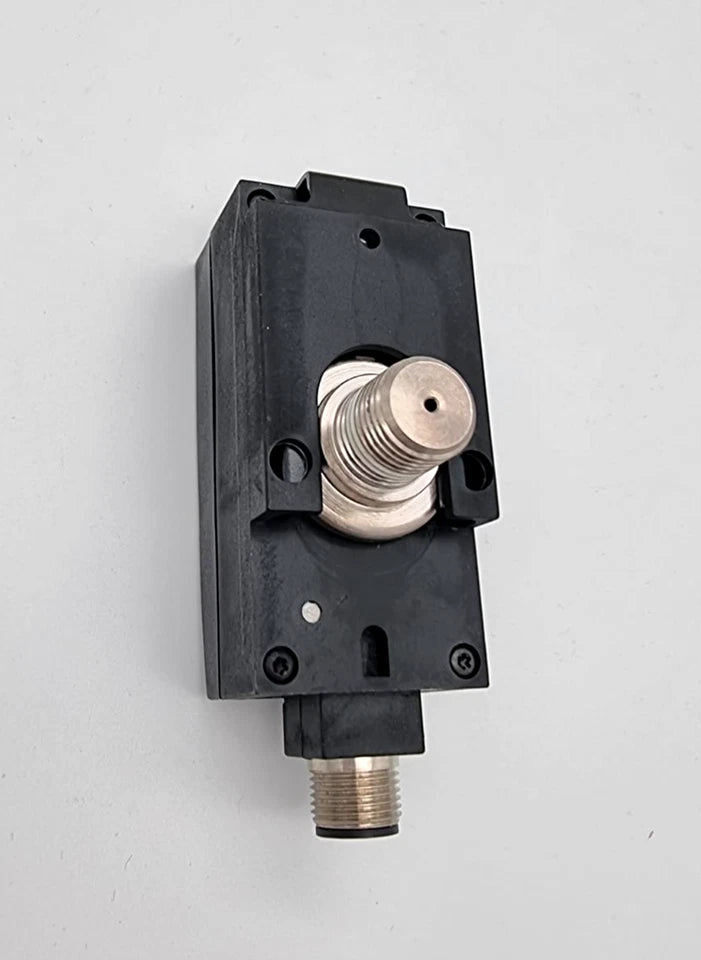

• Pneumatischer Anschluss: R1/4

• Elektrischer Anschluss:

  • Steckverbinder M12x1

  • 3-polig

• Gewicht: ca. 95 g

Werkstoffe

• Gehäusematerial: PA, POM-verstärkt

• Materialhinweis: kupfer- und PTFE-frei

🧾 Schutz & Zulassungen

• Schutzart: IP65

• Korrosionsbeständigkeit: CRC 2 – mittlere Korrosionsbeanspruchung

• Zulassungen / Kennzeichnungen:

  • CE

  • cULus (Recognized)

  • RCM Mark

  • RoHS-konform

  • WEEE

🌟 Besonderheiten

• Drucksensor 0–10 bar mit Anzeige

• PNP-Schaltausgang, frei programmierbar

• Teach-In & PIN-Code-Schutz

• Beleuchtetes LCD-Display

• IP65 – industrietauglich

• Kompakte Bauform für Pneumatiksysteme

⚙️ Typische Einsatzgebiete

• Pneumatiksysteme

• Drucküberwachung in Maschinen und Anlagen

• Wartungseinheiten

• Industrieautomation

• Prozess- und Fertigungstechnik
