DOLD 0055727 MK9003.12/11120 – Thermistor-Motorschutzrelais ATEX AC 230 V | sealed

Artikelnummer: 0055727
Hersteller: E. Dold & Söhne KG
Serie / Typ: MK9003.12/11120
Gerätetyp: Thermistor-Motorschutzrelais (PTC-Auswertegerät)
Versorgungsspannung: AC 230 V
ATEX: geeignet für explosionsgefährdete Bereiche

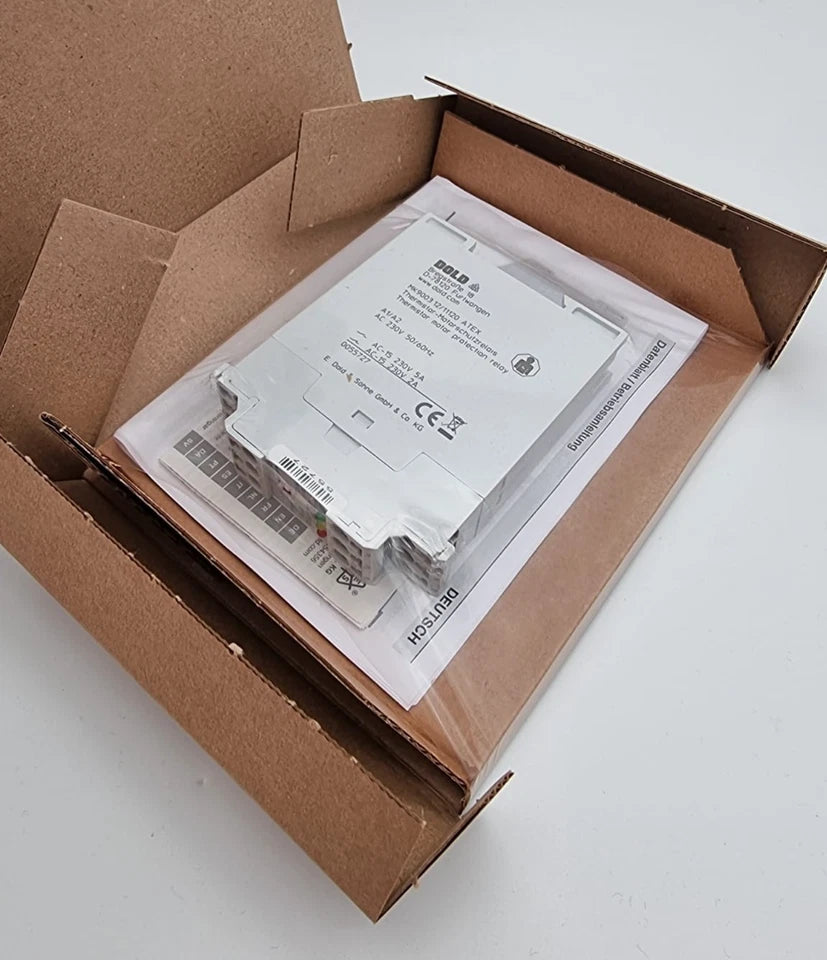

Zustand: Neu, originalverpackt und versiegelt – Verpackung ungeöffnet

🛠️ Allgemeine Beschreibung

Das DOLD MK9003.12/11120 ist ein ATEX-zugelassenes Thermistor-Motorschutzrelais zur sicheren Überwachung von Motoren mittels PTC-Thermistoren.
Es erkennt zuverlässig Übertemperatur, Drahtbruch und Kurzschluss im Fühlerkreis und schaltet im Fehlerfall gemäß Ruhestromprinzip (Ausgangsrelais nicht aktiviert).

Die Funktionslogik ist wahlweise bzw. per DIP-Schalter programmierbar (mit/ohne RESET, Einschaltquittierung). Das Gerät ist nullspannungssicher und bietet umfangreiche galvanische Trennungen für hohe Sicherheitsanforderungen.

🛠️ Technische Daten & Funktionen

Normen & Sicherheit

• Entspricht EN 60947-5-1, EN 60947-8, EN 60079-14, EN 61508, EN 50495, EN 13849

• ATEX-geeignet

• Ruhestromprinzip (fail-safe)

• Nullspannungssicheres Speicherverhalten

Überwachungsfunktionen

• Erkennung von

  • Temperaturüberschreitung

  • Drahtbruch im Fühlerkreis

  • Kurzschluss im Fühlerkreis

Sensorik

• 1 Eingang für 3 oder 6 Thermistoren (PTC)

Funktionen (programmierbar / DIP-Schalter)

• Ohne RESET-Funktion (ohne Speicherverhalten)

• Mit RESET-Funktion (mit Speicherverhalten)

• Aktivierung nach Spannungseinschaltung (Einschaltquittierung)

• Mit RESET-Funktion auch nach Spannungseinschaltung

Ausgänge

• 2 × Wechslerkontakte

RESET & Bedienung

• RESET-Taster am Gerät

• Fern-RESET über X1 / X2 (Schließerkontakt)

Anzeige

• LED Hilfsspannung

• LED Kontaktstellung

• LED Übertemperatur / Drahtbruch / Kurzschluss

Galvanische Trennung

• Wahlweise sichere Trennung nach EN 61140 / EN 60947-1, 6 kV/2 zwischen:

  • Hilfsspannung ↔ Messkreis

  • Hilfsspannung ↔ Kontakte

  • Messkreis ↔ Kontakte

  • Kontakte ↔ Kontakte (bei 2 Wechslern)

Mechanik

• Baubreite: 22,5 mm

• Montage: DIN-Hutschiene

🌟 Besonderheiten

• ATEX-tauglicher Motorschutz für sicherheitskritische Anwendungen

• Flexible Funktionswahl per DIP-Schalter

• Umfangreiche Fehlerdiagnose über LEDs

• Hohe Sicherheit durch mehrfache galvanische Trennungen

• Kompakte Bauform für platzsparenden Schaltschrankaufbau

• Bewährte DOLD-Qualität für Industrie und Prozessautomation

⚙️ Typische Einsatzgebiete

• Motor- und Antriebsschutz mit PTC-Thermistoren

• Chemie-, Prozess- und Ex-Industrie

• Maschinen- und Anlagenbau

• Förder-, Pumpen- und Lüftertechnik

• Schaltschrank- und Steuerungsbau
