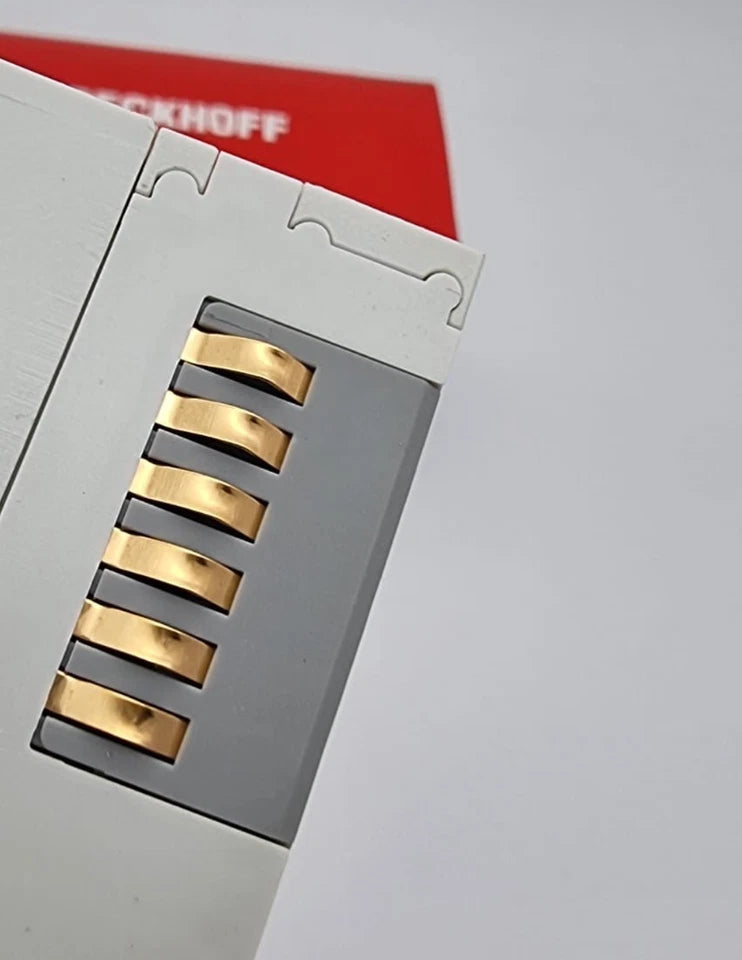

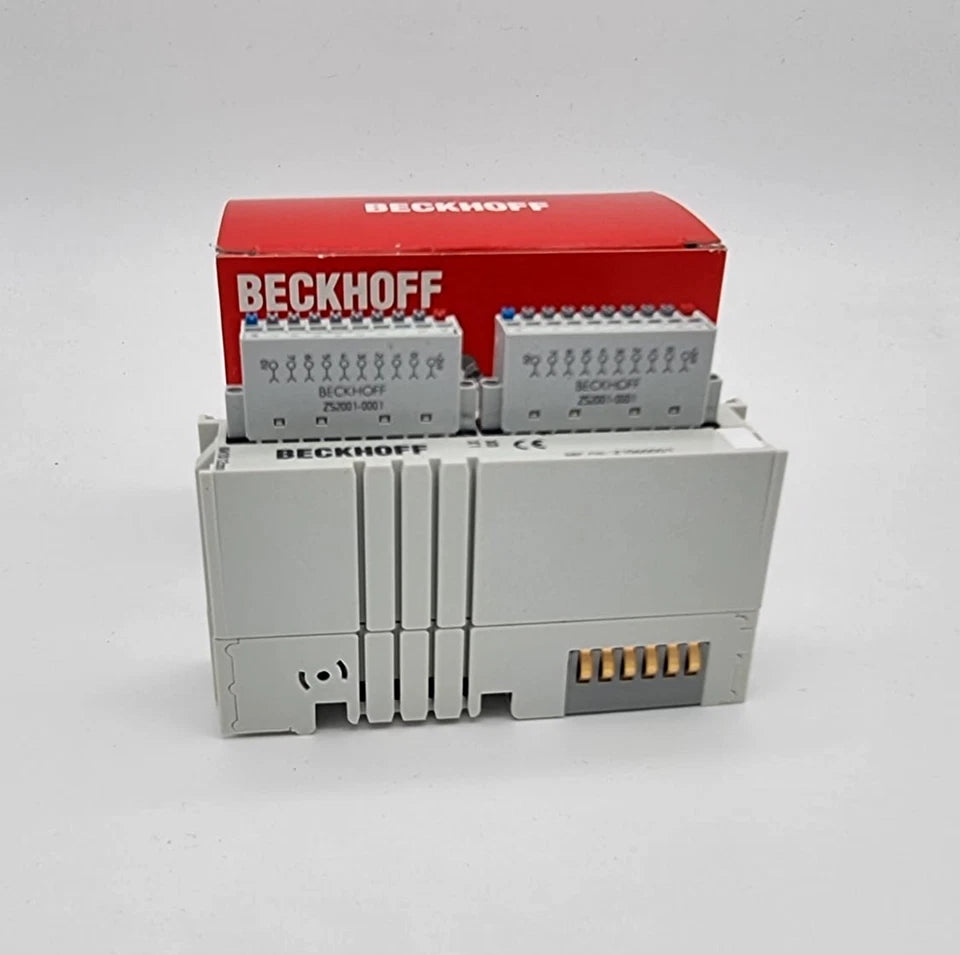

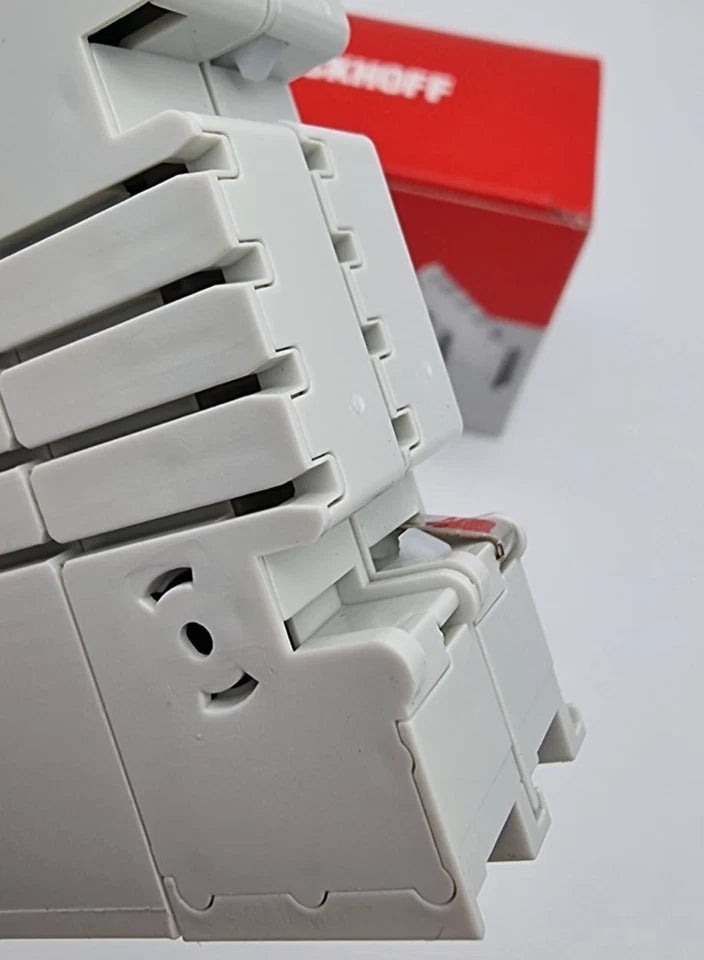

Beckhoff KM1012-0001 / KM1012 Busklemmenmodul 16-Kanal-Digital-Eingang 24 V DC 0,2 ms

Artikelnummer: KM1012-0001
Hersteller: Beckhoff Automation
Serie: K-Bus / KM-Serie
Gerätetyp: Digital-Eingangsmodul
Anschlusstechnik: Stecker

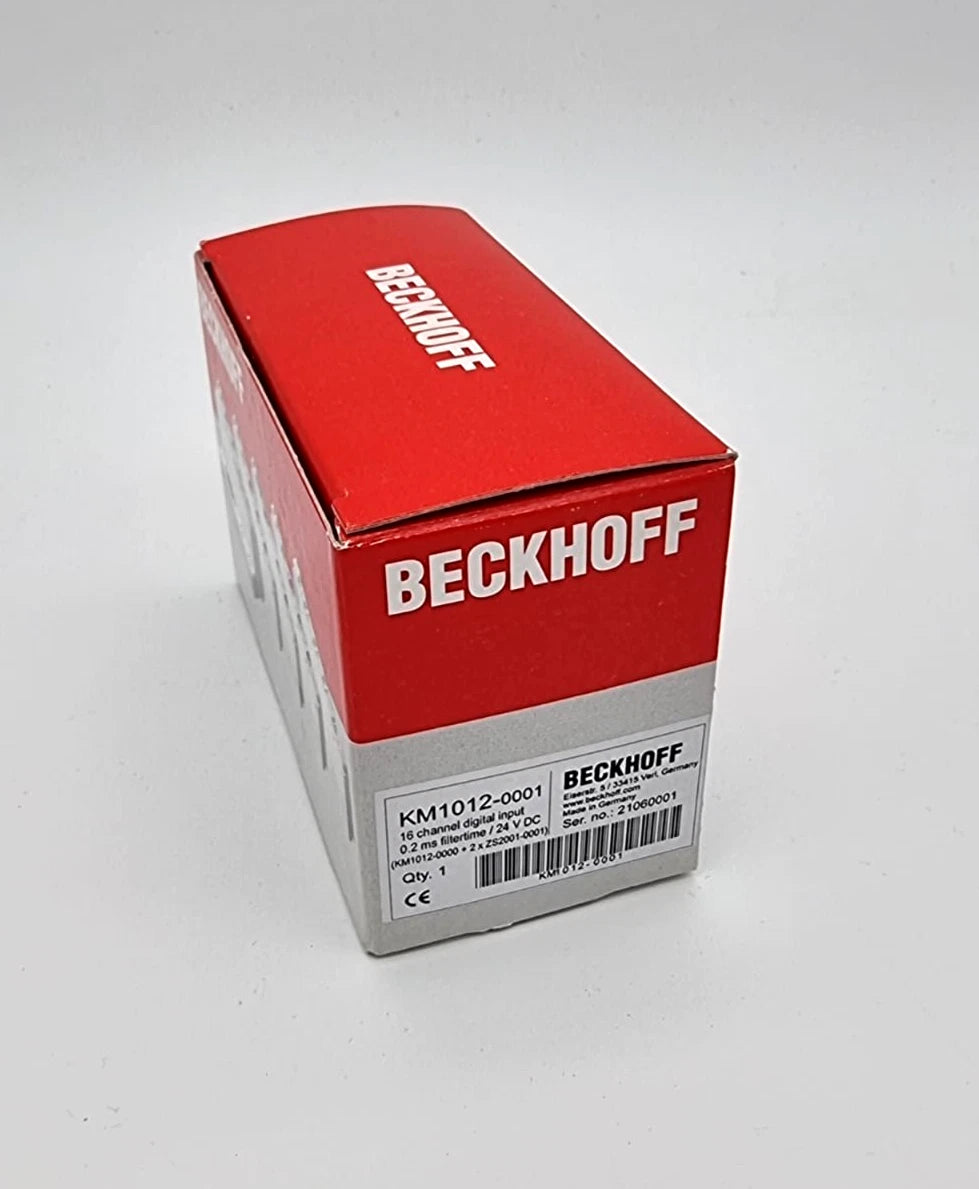

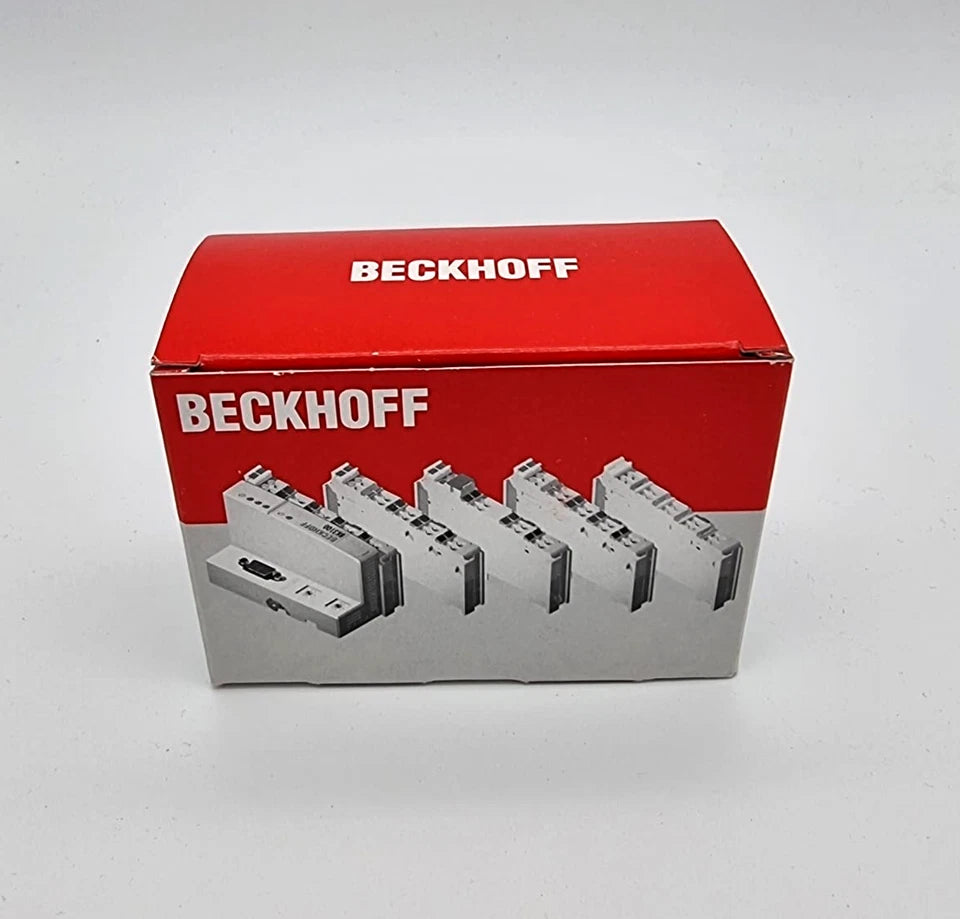

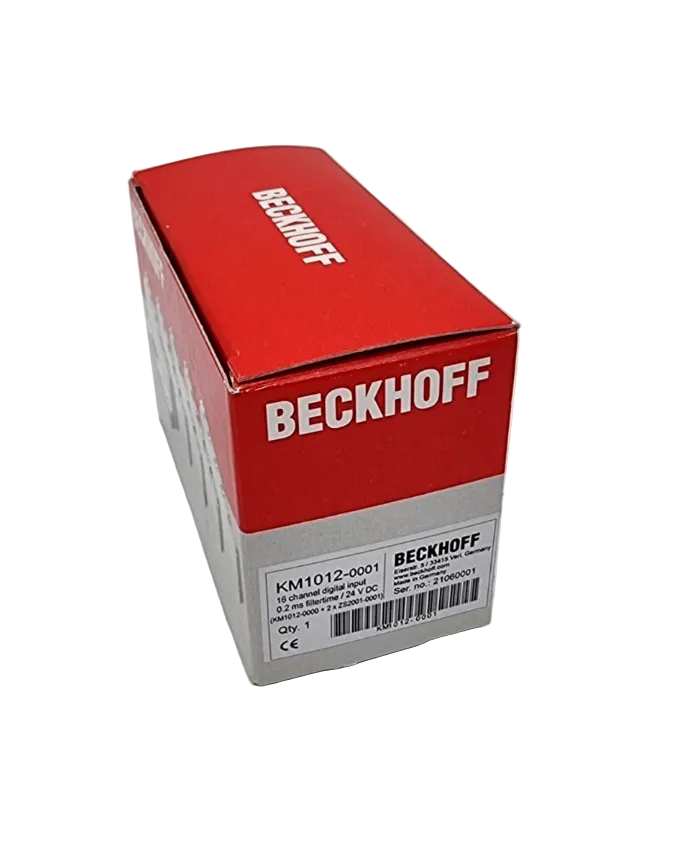

Zustand: Neu, originalverpackt

🛠️ Allgemeine Beschreibung

Das Beckhoff KM1012-0001 ist ein 16-kanaliges Digital-Eingangs-Busklemmenmodul zur Erfassung von 24-V-DC-Signalen. Mit einem typischen Eingangsfilter von 0,2 ms eignet sich das Modul für schnelle und zuverlässige Signalerfassung gemäß EN 61131-2, Typ 1.

Die galvanische Trennung (500 V) zwischen K-Bus und Feldspannung sorgt für hohe Betriebssicherheit. Die Integration erfolgt ohne Adress- oder Konfigurationseinstellungen, was die Inbetriebnahme vereinfacht.

🛠️ Technische Daten

Eingänge & Signalparameter

• Anzahl Eingänge: 16 (2 × 8)

• Nennspannung: 24 V DC (−15 % / +20 %)

• Signalspannung „0“: −3 … +5 V

• Signalspannung „1“: 15 … 30 V

• Eingangsfilter: typ. 0,2 ms

• Eingangsstrom: typ. 5 mA

Versorgung & Isolation

• Stromaufnahme K-Bus: typ. 3 mA

• Stromaufnahme Powerkontakte: – (keine Powerkontakte)

• Potenzialtrennung: 500 V (K-Bus / Feldspannung)

Prozessabbild & Konfiguration

• Breite im Prozessabbild: 16 Inputs

• Konfiguration: keine Adress- oder Konfigurationseinstellung erforderlich

🌡️ Umgebungsbedingungen

• Betriebstemperatur: 0 … +55 °C

• Lagertemperatur: −25 … +85 °C

• Relative Feuchte: 95 %, ohne Betauung

• Schwingung/Schock: EN 60068-2-6 / EN 60068-2-27

• EMV: EN 61000-6-2 / EN 61000-6-4

📐 Mechanik & Montage

• Schutzart: IP20

• Einbaulage: beliebig

• Gewicht:

  • ca. 90 g mit 1-poligem Stecker

  • ca. 110 g mit 3-poligem Stecker

🧾 Zulassungen

• CE

🌟 Besonderheiten

• 16 digitale Eingänge 24 V DC

• Schneller Eingangsfilter (0,2 ms)

• Galvanische Trennung 500 V

• EN 61131-2, Typ 1 konform

• Einfache Integration ohne Parametrieraufwand

⚙️ Typische Einsatzgebiete

• Maschinen- und Anlagenautomation

• Dezentrale Digitaleingangserfassung

• Schaltschrankbau

• Förder-, Verpackungs- und Montagetechnik
