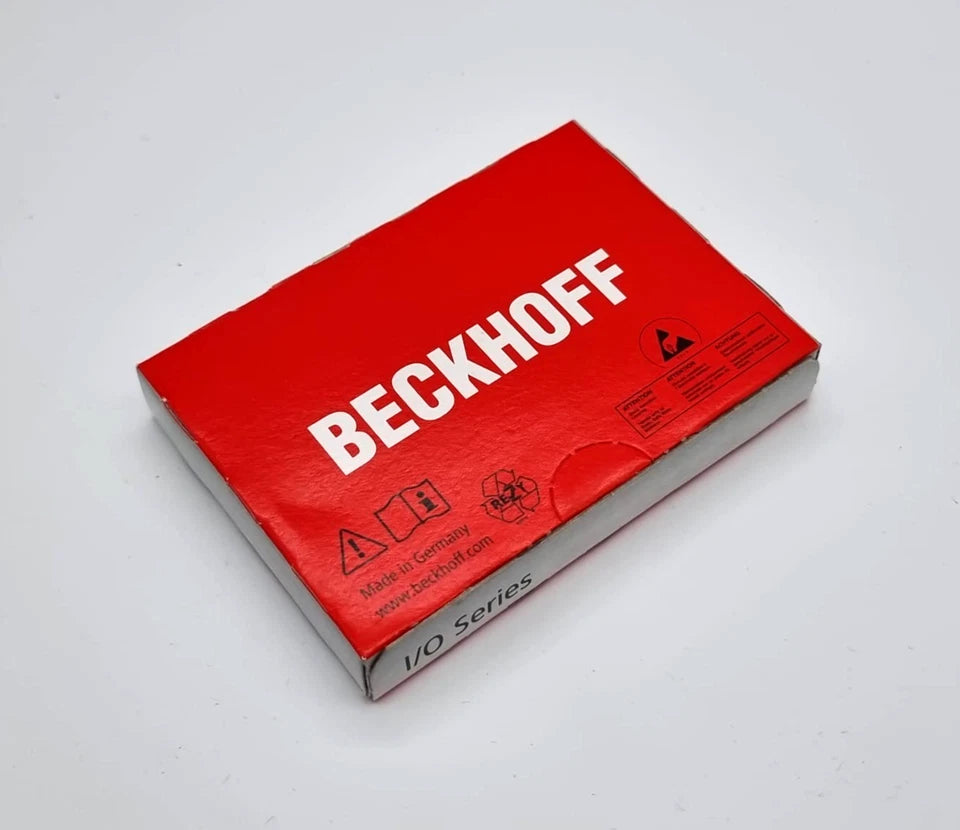

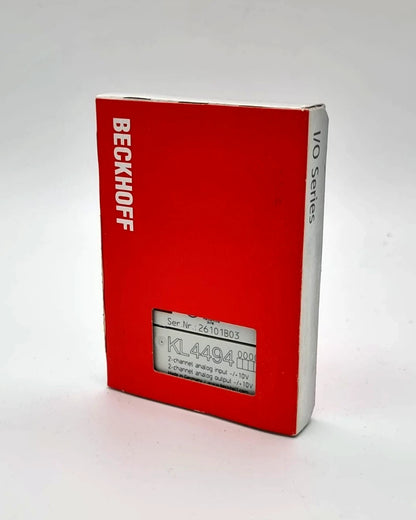

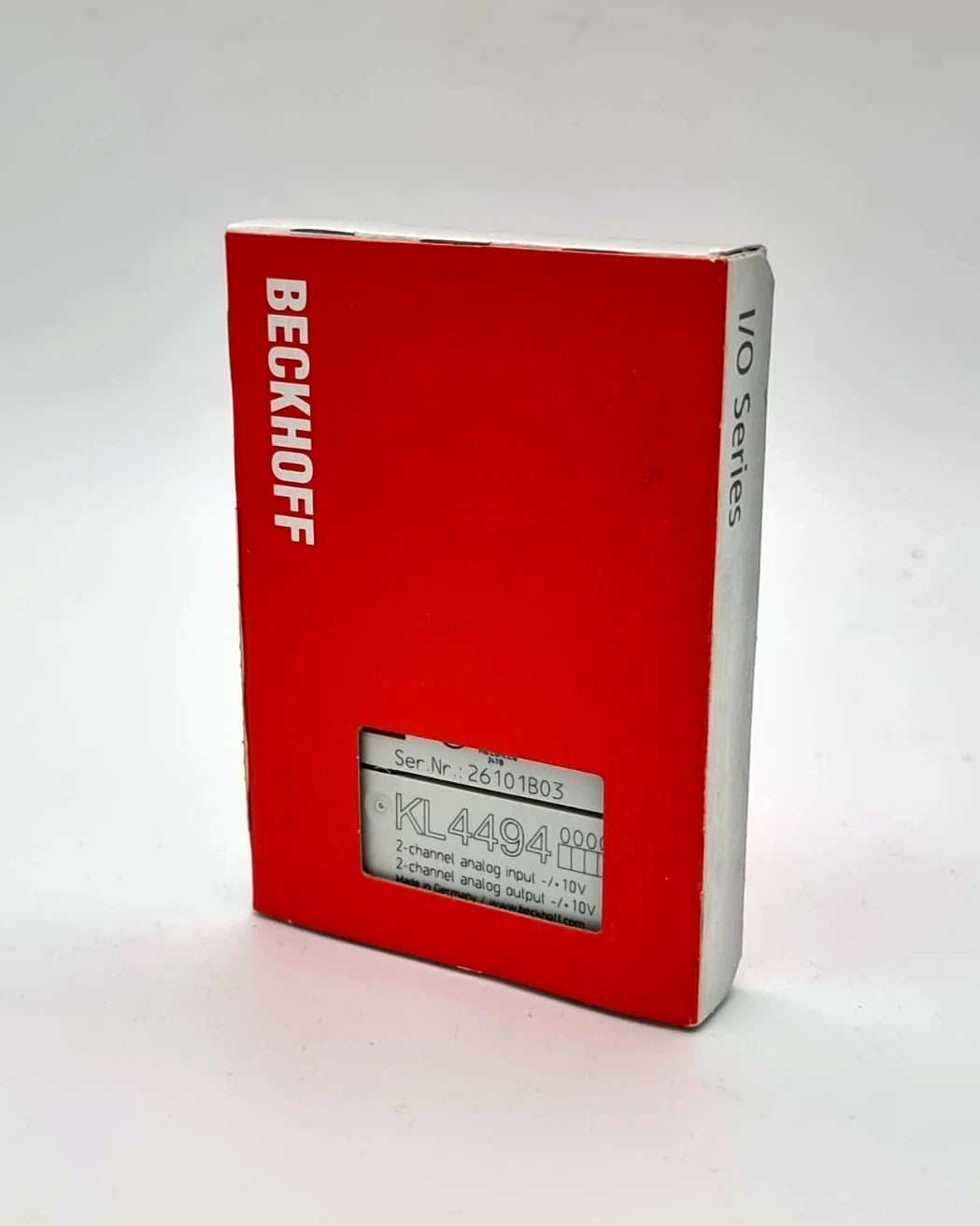

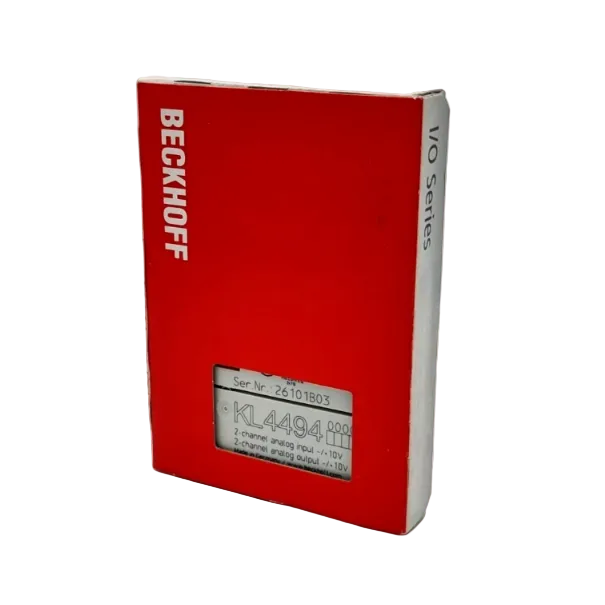

Beckhoff KL4494 Busklemme 2-Kanal-Analog-Eingang / 2-Kanal-Analog-Ausgang | sealed

Produktpalette: Busklemmen (K-Bus)
Produkt- oder Komponententyp: Kombinierte Analog-Ein-/Ausgangsklemme
Modell: KL4494
Technik: single-ended
Signalbereich: −10 … +10 V
Zustand: Neu, originalverpackt und versiegelt

🛠️ Allgemeine Beschreibung

Die Beckhoff KL4494 ist eine kombinierte Analog-Ein-/Ausgangsklemme für das K-Bus-System und stellt 2 analoge Eingänge sowie 2 analoge Ausgänge in einer kompakten Klemme bereit. Sie eignet sich ideal für Anwendungen, in denen Mess- und Stellgrößen platzsparend und synchron verarbeitet werden sollen.

Mit 12-Bit-Auflösung, kurzer Wandlungszeit < 2 ms, galvanischer Trennung (500 V) und robuster EMV-Auslegung ist die KL4494 für den zuverlässigen Einsatz in industriellen Automatisierungsumgebungen ausgelegt.

🔐 Funktion & Anwendung

Funktion des Moduls

• Erfassung und Ausgabe analoger Spannungen

• Kombination aus 2 Eingängen + 2 Ausgängen in einer Klemme

• Direkte Integration in K-Bus-basierte Steuerungen

Typische Anwendungen

• Maschinen- und Anlagenbau

• Regel- und Steuertechnik

• Prüf- und Messtechnik

• Kompakte I/O-Konzepte mit begrenztem Bauraum

⚙️ Analoge Ein- & Ausgänge

• Anzahl Eingänge: 2

• Anzahl Ausgänge: 2

• Signalspannung: −10 … +10 V

• Innenwiderstand Eingang: > 130 kΩ

• Bürde Ausgang: > 5 kΩ (kurzschlussfest)

Genauigkeit & Dynamik

• Ausgabefehler: < ±0,3 % (bezogen auf Endwert)

• Auflösung: 12 Bit

• Wandlungszeit: < 2 ms

🔌 Elektrische Daten

• Spannungsversorgung: über den K-Bus

• Stromaufnahme K-Bus: typ. 70 mA

• Stromaufnahme Powerkontakte: nur Last

• Potenzialtrennung: 500 V (K-Bus / Signalspannung)

🔧 Konfiguration & Prozessabbild

• Breite im Prozessabbild:

  • Ein-/Ausgänge: 2 × 16-Bit-Daten

• Besondere Eigenschaft: kombinierte Ein-/Ausgangsklemme

• Verdrahtung: steckbare Verdrahtungsebene (bei allen KSxxxx-Klemmen)

🌡️ Umgebungsbedingungen

• Betriebstemperatur: 0 … +55 °C

• Lagertemperatur: −25 … +85 °C

• Relative Feuchte: bis 95 %, ohne Betauung

• Schwingungs-/Schockfestigkeit: EN 60068-2-6 / EN 60068-2-27

• EMV: EN 61000-6-2 / EN 61000-6-4

🧾 Schutzart & Zulassungen

• Schutzart: IP20

• Einbaulage: beliebig

Zulassungen / Kennzeichnungen

• CE

• CCC

• UL

• ATEX

• IECEx

Ex-Kennzeichnung

• ATEX: II 3 G Ex ec IIC T4 Gc

• IECEx: Ex ec IIC T4 Gc

📐 Mechanische Daten

• Gewicht: ca. 55 g

• Bauform: Busklemme (K-Bus)

🌟 Besonderheiten

• Kombination aus 2 AI + 2 AO in einer Klemme

• Kurze Wandlungszeit (< 2 ms)

• Galvanische Trennung (500 V)

• Kurzschlussfeste Ausgänge

• Breite internationale Zulassungen inkl. ATEX / IECEx

• Bewährte Beckhoff-Qualität

⚙️ Typische Einsatzgebiete

• Industrieautomation

• Maschinen- und Anlagenbau

• Mess- und Regeltechnik

• Kompakte I/O-Stationen

Lagerware-All in-stock items

Verfügbar zur sofortigen Lieferung!
