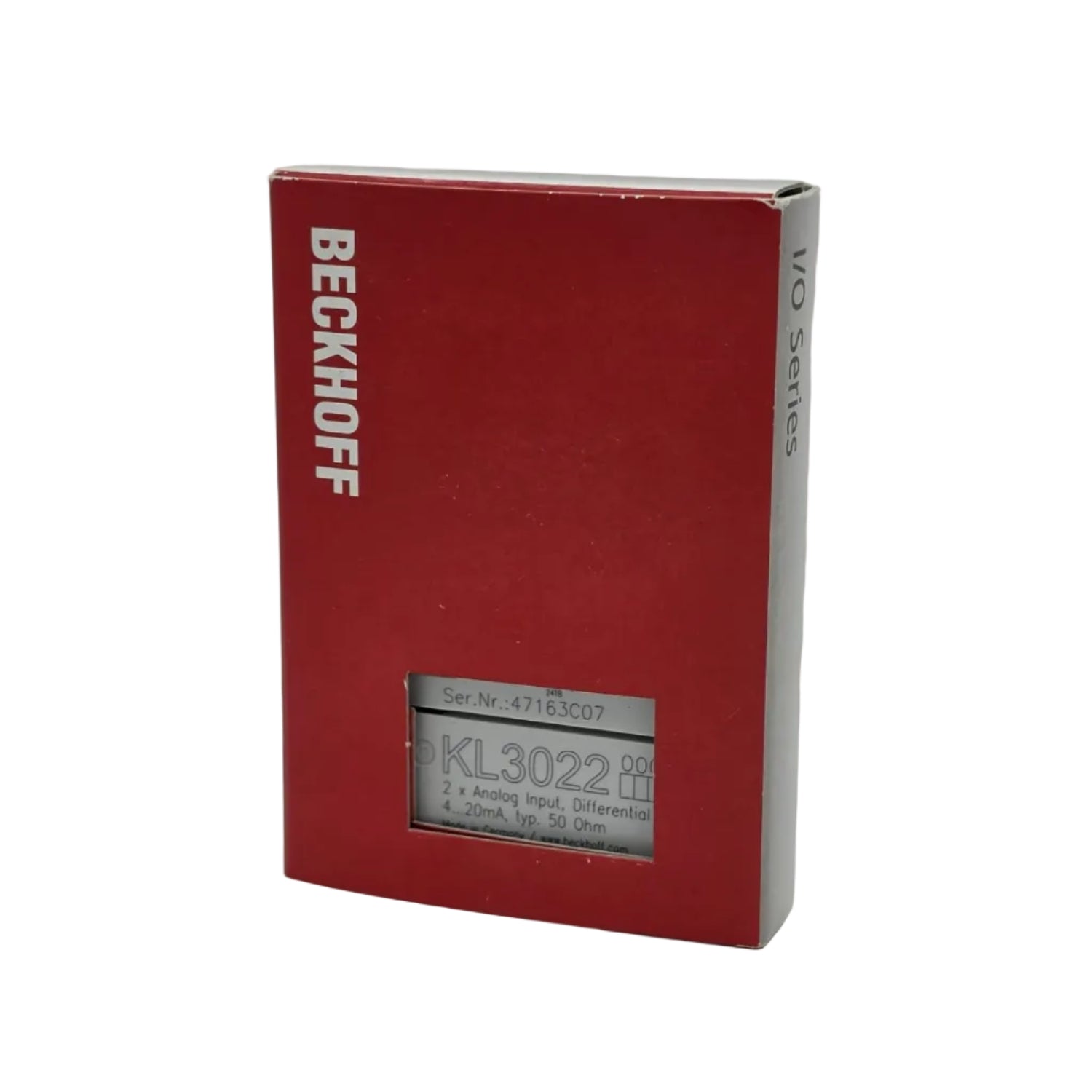

Beckhoff KL3022 Busklemme 2-Kanal-Analog-Eingang Strom 4…20 mA 12 Bit

Produktpalette: Busklemmen-System
Produkt- oder Komponententyp: Analog-Eingangsklemme
Modell: KL3022
Artikelnummer: KL3022
Anwendungsbereich: Strommessung / Prozessautomation
Zustand: Neu, originalverpackt

🛠️ Kurzbeschreibung

Die Beckhoff KL3022 ist eine 2-Kanal-Analog-Eingangsklemme zur Erfassung von Stromsignalen im industriellen Standardbereich von 4 bis 20 mA.

Dank Differenzeingangstechnik, kurzer Wandlungszeit und galvanischer Trennung eignet sich die Klemme ideal für die präzise Erfassung von Prozesssignalen in Maschinen-, Anlagen- und Prozessautomatisierungssystemen.

⚙️ Technische Daten

Analoge Eingänge

Anzahl Eingänge: 2

Signalstrom:
4 … 20 mA

Eingangstechnik:
Differenzeingang

Innenwiderstand:
80 Ω + Diodenspannung 0,7 V

Max. Gleichtaktspannung (UCM):
35 V

Messdaten

Auflösung:
12 Bit

Wandlungszeit:
ca. 2 ms

Messfehler:
< ±0,3 % vom Messbereichsendwert

Überspannungsfestigkeit:
35 V DC

Elektrische Daten

Versorgung:
über den K-Bus

Potenzialtrennung:
500 V (K-Bus / Signalspannung)

Stromaufnahme K-Bus:
typ. 60 mA

Powerkontakte:
keine vorhanden

Prozessabbild

Eingangsdaten:
2 × 16-Bit-Daten

Optional:
2 × 8-Bit Steuer-/Statusdaten

🌡️ Umgebungsbedingungen

Betriebstemperatur:
−25 °C bis +60 °C

Lagertemperatur:
−40 °C bis +85 °C

Relative Luftfeuchte:
95 % ohne Betauung

EMV:
gemäß EN 61000-6-2 / EN 61000-6-4

Schwingungs- und Schockfestigkeit:
gemäß EN 60068-2-6 / EN 60068-2-27

🧱 Mechanische Daten

Gewicht: ca. 70 g

Schutzart: IP20

Einbaulage: beliebig

Steckbare Verdrahtungsebene:
bei allen KSxxxx-Klemmen

Montage: Hutschiene (DIN-Schiene)

🧾 Zulassungen

CE
CCC
UL
ATEX
IECEx
DNV

⚠️ Ex-Zulassungen

ATEX:
II 3 G Ex ec IIC T4 Gc

IECEx:
Ex ec IIC T4 Gc

🌟 Highlights

2 analoge Stromeingänge 4…20 mA
Differenzeingangstechnik für präzise Messungen
Kurze Wandlungszeit von ca. 2 ms
500 V Potenzialtrennung
Kompakte Busklemme für Beckhoff Systeme
Industrie- und Ex-Zulassungen vorhanden

⚙️ Typische Einsatzgebiete

Prozessautomation
Mess- und Regeltechnik
Maschinen- und Anlagenbau
Sensoranbindung mit 4…20 mA Signalen
Industrieautomation
