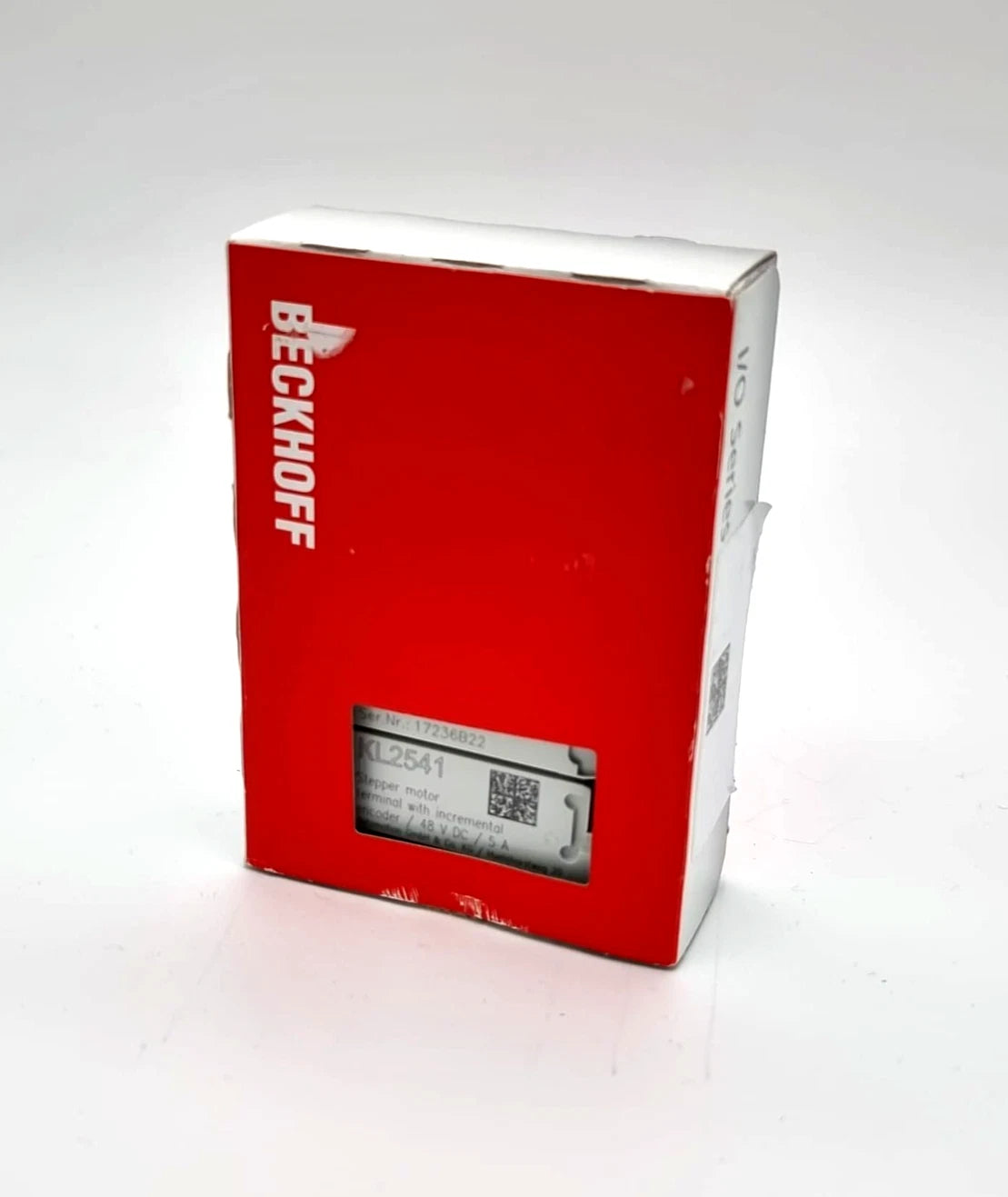

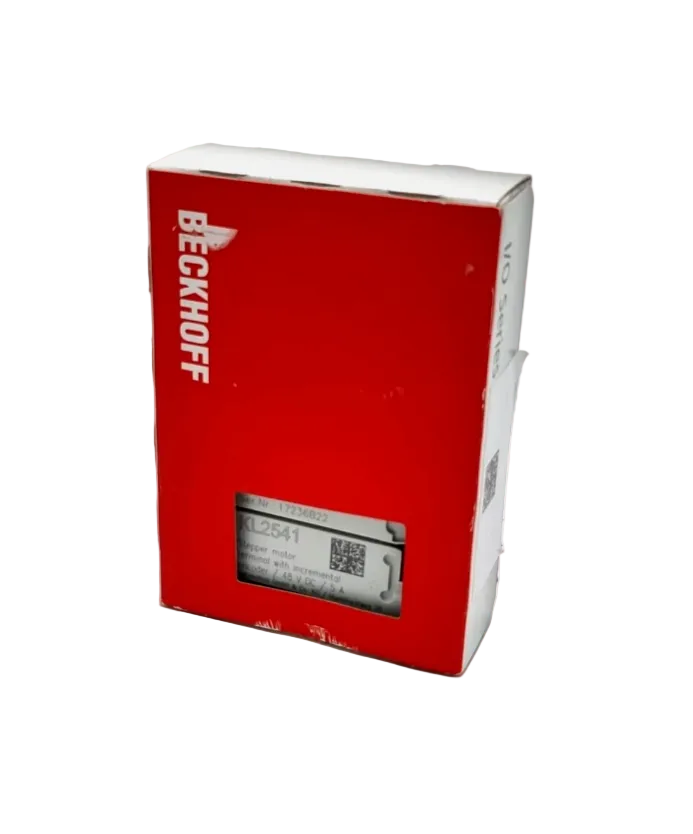

Beckhoff KL2541 Busklemme 1-Kanal-Motion-Interface Schrittmotor 48 V DC | sealed

Artikelnummer: KL2541
Hersteller: Beckhoff Automation
Serie: Busklemmen (KL-Serie, K-Bus)

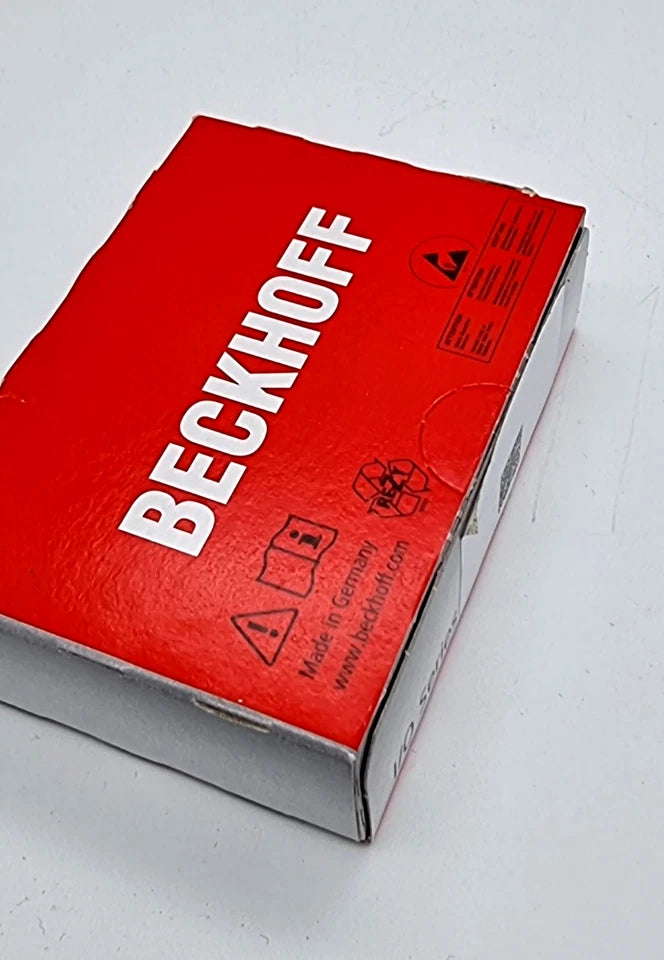

Zustand: Neu, originalverpackt und versiegelt – Verpackung ungeöffnet

🛠️ Technische Daten

Produkttyp: Motion-Control-Busklemme / Schrittmotor-Endstufe
Modell: KL2541

Funktion:
Ansteuerung eines 2-Phasen-Schrittmotors inklusive Stromregelung, Positionierung und Diagnose über den K-Bus.

Motoranschluss / Leistung:

• 1 × Schrittmotor (2-phasig)

• Versorgungsspannung Motor: 8…48 V DC

• Max. Motorstrom: bis 5 A (modellabhängig, Peak/Betriebsstrom einstellbar)

• Einstellbare Stromregelung (Phasenstrombegrenzung)

• Vollschritt, Halbschritt & Mikroschrittbetrieb (bis 64-fach Mikrostepping)

Eingänge & Ausgänge:

• 2 × digitale Eingänge (z. B. Endschalter)

• 1 × digitaler Ausgang (z. B. Motorfreigabe / Status)

• Encoder-/Positionsrückführung über interne Logik (open-loop)

Signalverarbeitung / Steuerung:

• Integrierte Motion-Control-Funktionalität

• Positions-, Drehzahl- und Rampensteuerung

• Zyklische Buskommunikation über K-Bus

• Elektrische Trennung zwischen Logik- und Motorseite

• LED-Statusanzeigen für Betrieb, Fehler und Motoraktivität

Bus-System:

• K-Bus (KL-Serie)

• Parametrierung & Steuerung über TwinCAT (NC/PTP, PLCopen Motion)

• Echtzeitfähige Prozessdaten

Sicherheit & Schutzfunktionen:

• Überstromschutz

• Übertemperaturabschaltung

• Unterspannungserkennung

• Kurzschlussschutz an Motorausgängen

Montage:

• Standard 35-mm-DIN-Hutschiene

Klemmentechnik:

• Federklemmen (KL-Serie)

Betriebstemperatur:
-25 … +60 °C

Breite:
24 mm

Schutzart:
IP20

Zulassungen:
CE, UL, RoHS

🌟 Besonderheiten

• Kompakte Schrittmotor-Endstufe direkt im K-Bus

• Ideal zum präzisen Positionieren kleiner und mittlerer Schrittmotoren

• Integrierte Stromregelung und Mikroschrittsteuerung

• Echtzeit-Motion-Control ohne zusätzliche externe Treiber

• Einfache Konfiguration in TwinCAT

• Umfangreiche Diagnose über LEDs & Prozessdaten

• Platzsparende Alternative zu externen Stepper-Drives

⚙️ Typische Einsatzgebiete

• Positionierachsen im Maschinenbau

• Handling- & Pick-and-Place-Systeme

• Verpackungs- und Fördertechnik

• Labortechnik & Dosiersysteme

• Kleine NC-Bewegungsachsen

• Montage- und Robotik-Peripherie

• Retrofits von Maschinen mit K-Bus-Systemen

Lagerware-All in-stock items

Verfügbar zur sofortigen Lieferung!
