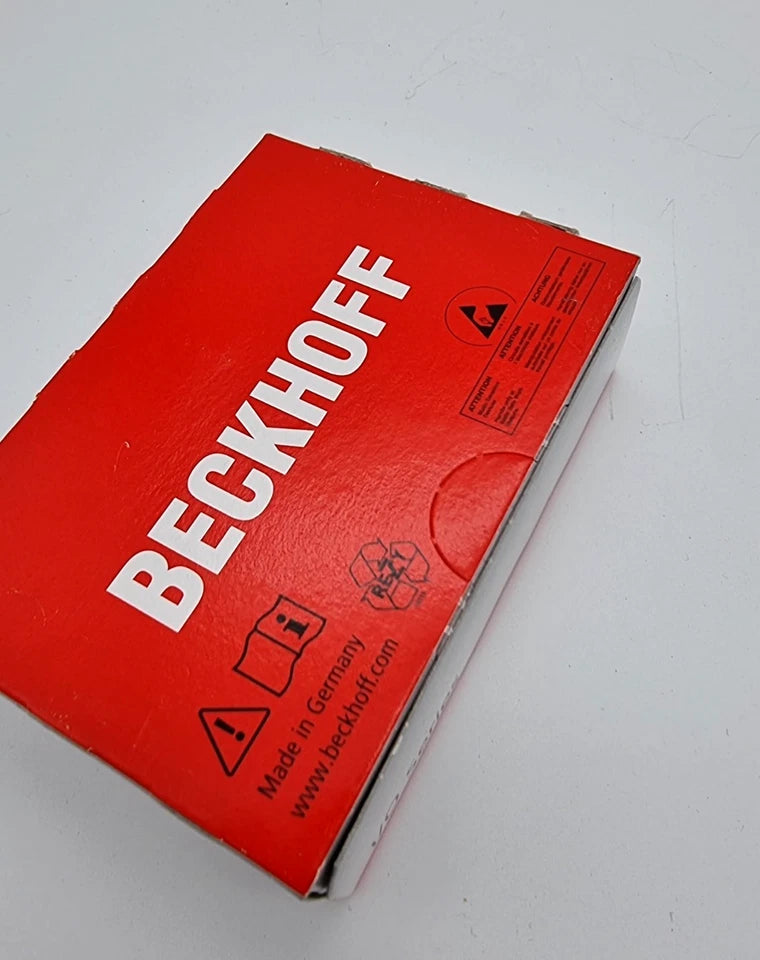

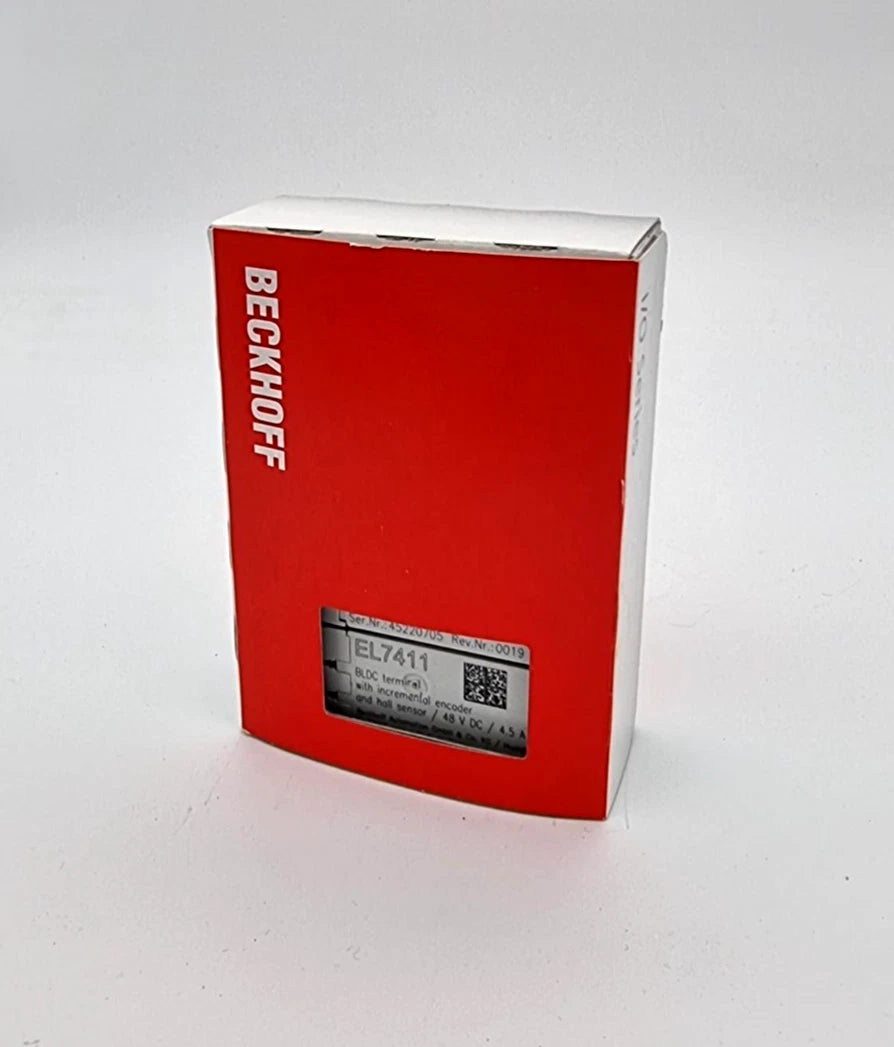

Beckhoff EL7411 EtherCAT-Klemme 1-Kanal-Motion-Interface BLDC-Motor | sealed

Artikelnummer: EL7411
Hersteller: Beckhoff Automation
Serie: EtherCAT Terminal (EL7xxx Motion)
Zustand: Neu, originalverpackt und versiegelt – Verpackung ungeöffnet

🛠️ Technische Daten

Produkttyp: Motion-Control-Klemme / BLDC-Servoverstärker
Modell: EL7411

Funktion:
Ansteuerung eines bürstenlosen DC-Motors (BLDC) direkt über eine EtherCAT-Klemme, inklusive Strom-, Drehzahl- und Positionsregelung.

Motor-Kompatibilität:

• 1 × BLDC-Motor (3-phasing)

• Nennstrom: typ. 4,5 A (modellabhängig)

• Spitzenstrom: bis ca. 8 A (kurzzeitig)

• Versorgung über externes 24…50 V DC Netzteil

• Geeignet für kompakte Servoanwendungen und hochdynamische Achsen

Rückführung / Sensorik:

• Integrierter Hall-Sensor-Eingang (kommutiert BLDC-Motoren)

• Zusätzlicher Inkrementalgeber-Eingang (A/B/N) für präzise Positionierung

• Sensorless-Funktionen abhängig vom Motor möglich

Signalverarbeitung & Steuerung:

• Positions-, Geschwindigkeits- und Stromregelung

• EtherCAT Distributed Clocks für hochpräzise Motion-Abläufe

• Regelkreis-Zykluszeit im Mikrosekundenbereich

• Umfangreiche Diagnosefunktionen für Motor, Last & Temperatur

• LED-Statusanzeigen für Betrieb, Fehler, Motorzustand

Anschlüsse:

• Motorklemmen (U/V/W)

• Versorgung DC

• Encoder / Hall-Sensor

• Bremsenanschluss (optional je nach Motor)

Bus-System:

• EtherCAT

• Volle Integration in TwinCAT NC/PTP & TwinCAT Motion Control

• Parametrierung über TwinCAT System Manager / TC3 Motion

Schutzfunktionen:

• Überstromschutz

• Übertemperaturabschaltung

• Unterspannung / Überspannung

• Kurzschlussüberwachung

• Motorstillstandserkennung

Montage:

• 35-mm-DIN-Hutschiene (Standard EL-Serie)

Betriebstemperatur:
-25 … +60 °C

Breite:
24 mm

Schutzart:
IP20

Zulassungen:
CE, UL, RoHS

🌟 Besonderheiten

• Kompakter BLDC-Servoverstärker direkt als EtherCAT-Klemme

• Integrierte Motion-Control-Funktionen ohne externe Drives

• Ideal für schnelle, präzise Positionier- oder Drehzahlachsen

• Perfekt für kleine Roboterachsen, Handlinggeräte, Pick-and-Place

• Diagnose & Parametrierung vollständig über TwinCAT

• Platzsparende Alternative zu externen Servoreglern

• Hochdynamisches Verhalten durch EtherCAT Realtime

⚙️ Typische Einsatzgebiete

• Kompakte Servoachsen

• Pick-and-Place-Systeme

• Automatisierungszellen & Robotik

• Verpackungs- und Handlingmaschinen

• Test- und Prüfeinrichtungen

• Maschinenbau & Sondermaschinen

• Dezentralisierte Motion-Control-Lösungen
