Beckhoff EL7041-1000 EtherCAT-Klemme 1-Kanal-Motion-Interface Schrittmotor | sealed

Artikelnummer: EL7041
Hersteller: Beckhoff Automation
Serie: EtherCAT Terminal (EL70x1 – Motion Control)
Modell: EL7041

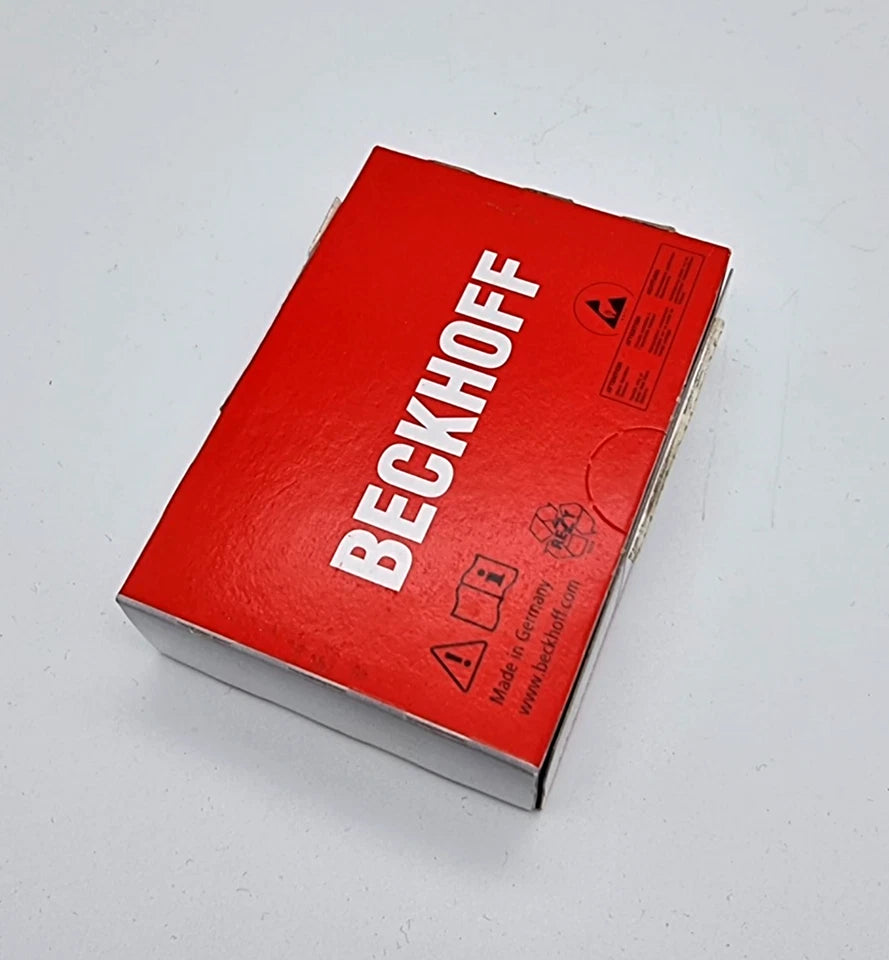

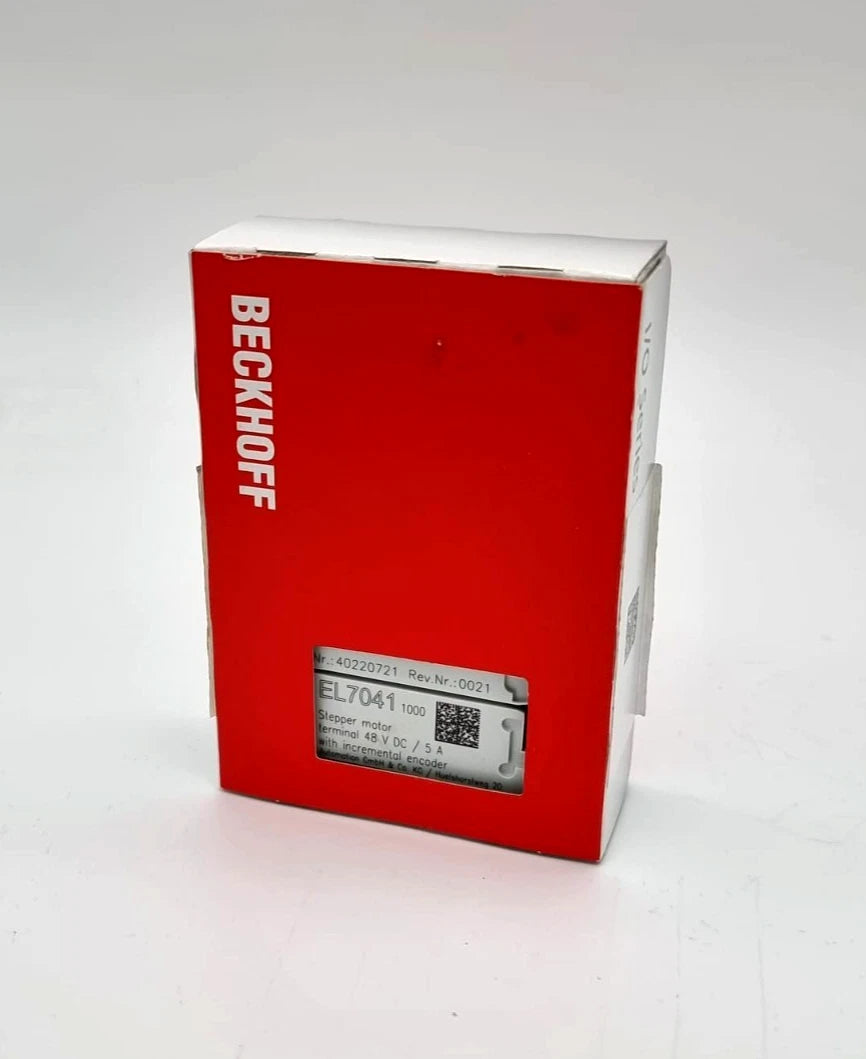

Zustand: Neu, originalverpackt und versiegelt – Verpackung ungeöffnet

🛠️ Technische Daten

Produkttyp: Schrittmotor-Endstufe als EtherCAT-Klemme
Motorarten: 2-Phasen-Schrittmotoren, uni- oder bipolar

Motorspannung:

• 8 … 48 V DC

Max. Ausgangsstrom:

• 5,0 A

Microstepping:

• Bis 64-fach Microstepping für ruhigen Lauf und hohe Präzision

Schrittfrequenzen (Vollschritte/s):

• 1.000 / 2.000 / 4.000 / 8.000 / 16.000 / 32.000 (konfigurierbar)

Eingänge / Sensorik:

• 2 digitale Eingänge (z. B. Endschalter / Referenz)

• Encoder-Interface für Inkrementalgeber

Versorgung:

• Elektronik: 24 V DC über EtherCAT / E-Bus

• Motor: externe 8…48 V DC Versorgung

Diagnose:

• LED-Anzeigen für RUN / ERROR / Status

• Umfangreiche Meldungen über EtherCAT (Überstrom, Übertemperatur, Unterspannung etc.)

Montage & Bauform:

• EtherCAT-Klemme, 12 mm Breite

• DIN-Hutschiene 35 mm

• Federklemmtechnik

Schutz & Umwelt:

• Schutzart: IP20

• Betriebstemperatur: –25 … +60 °C

• Galvanische Trennung: E-Bus ↔ Leistungsteil

🌟 Besonderheiten

• Komplette Schrittmotor-Endstufe in kompakter 12-mm-Klemme

• Direkte EtherCAT-Anbindung – keine externe Endstufe notwendig

• Ideal für präzise Positionieraufgaben und hochdynamische Stepper-Anwendungen

• 64-fach Microstepping für sehr ruhigen Motorlauf

• Encoder-Interface & Endschalter-Eingänge direkt integriert

• Perfekte Integration in TwinCAT (NC/PTP, PLC, Motion Control)

• Energie-Rückspeisung kann optional über EL9570 gepuffert werden

⚙️ Typische Einsatzgebiete

• Pick-and-Place

• Portalachsen & Lineareinheiten

• Kleinteilehandling

• Labor- & Prüftechnik

• Verpackungsmaschinen

• Montageautomation

• Retrofit moderner EtherCAT-Stepperachsen
