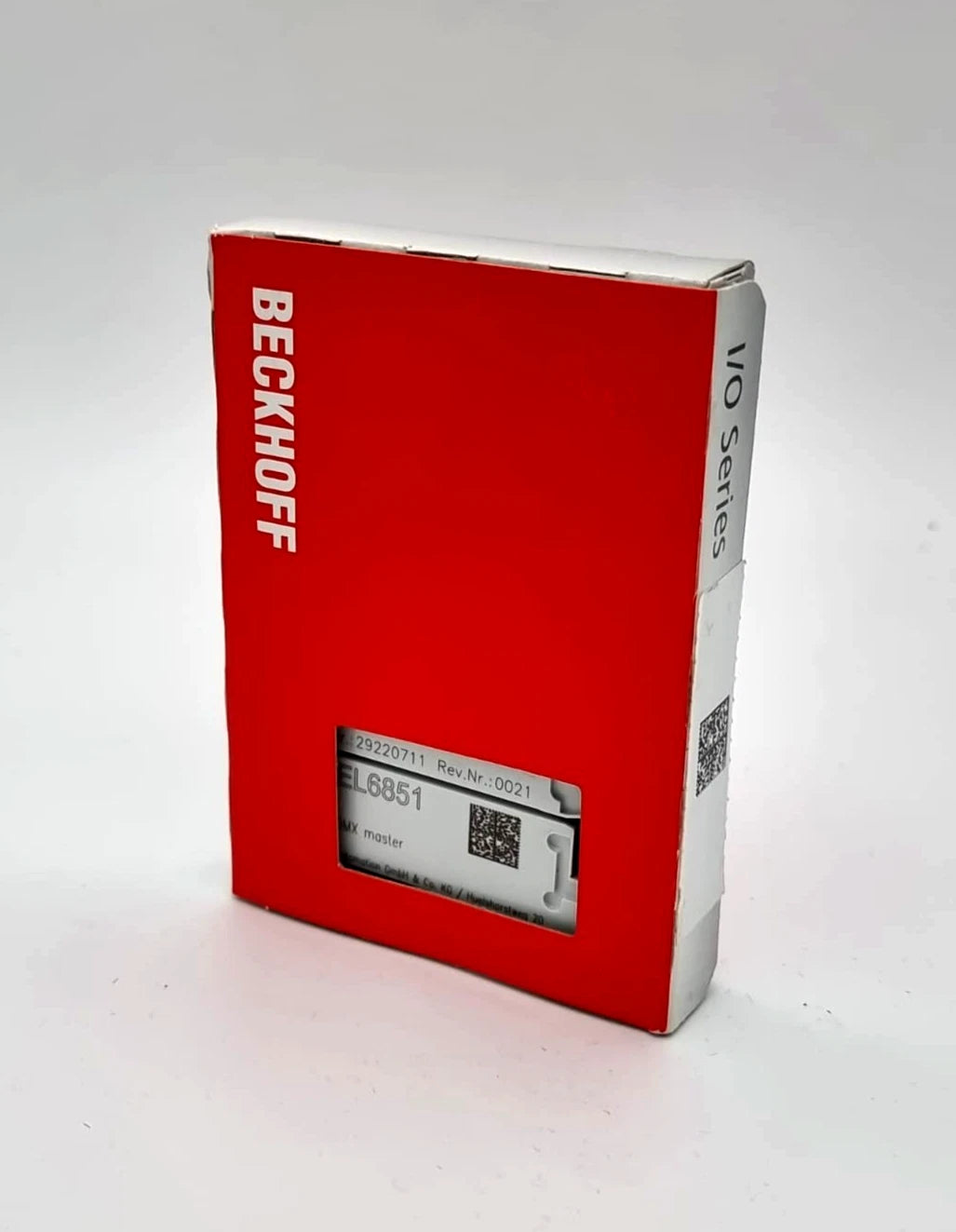

Beckhoff EL6851 EtherCAT-Klemme 1-Kanal-Kommunikations-Interface DMX | sealed

Produktpalette: EtherCAT-Klemmen
Produkt- oder Komponententyp: Kommunikations-Interface
Technik: DMX-Masterklemme
Modell: EL6851
Schnittstelle / Protokoll: DMX512 (RS485, Halbduplex)

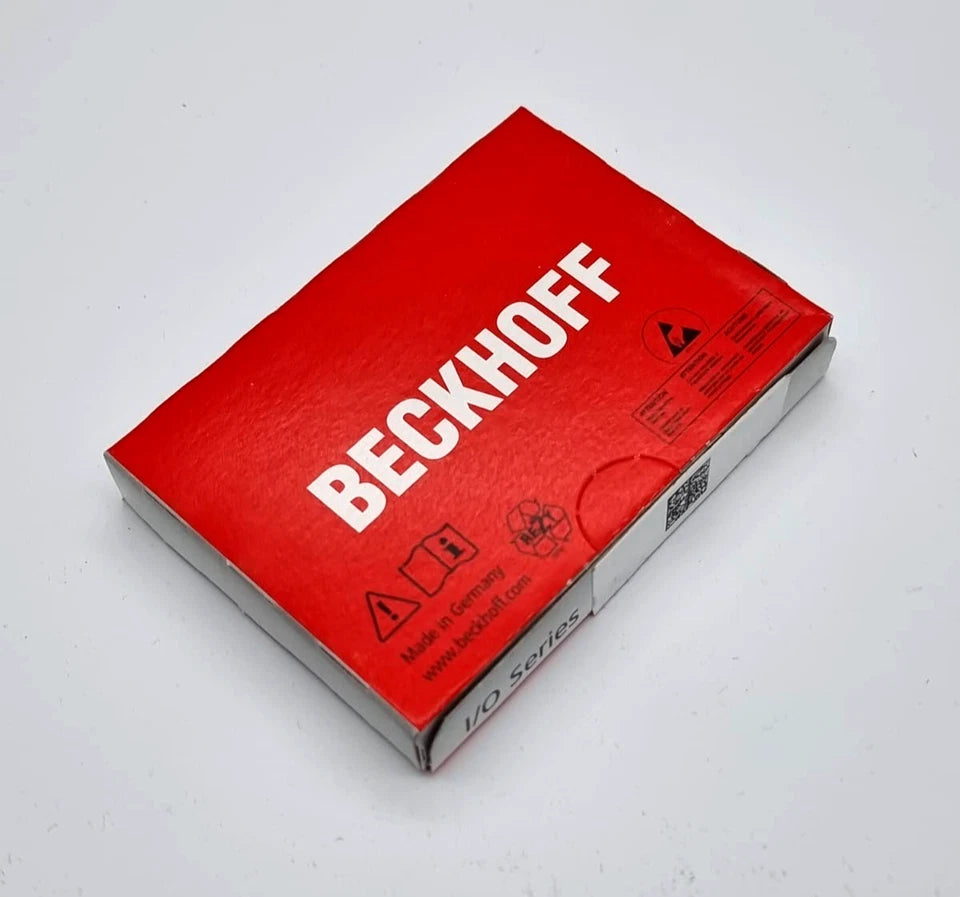

Zustand: Neu, originalverpackt und versiegelt

🛠️ Allgemeine Beschreibung

Die Beckhoff EL6851 ist eine EtherCAT-DMX-Masterklemme zur direkten Einbindung von DMX512-Netzwerken in EtherCAT-basierte Automatisierungssysteme. Sie eignet sich für Beleuchtungs-, Effekt- und Steuerungsanwendungen und unterstützt zusätzlich das RDM-Protokoll (Remote Device Management).
Dank galvanischer Trennung und RS485-Physik im Halbduplex-Betrieb bietet die Klemme hohe Betriebssicherheit und Signalstabilität.

🔐 Funktion & Anwendung

Funktion des Moduls

• DMX-Master zur Ansteuerung von DMX512-Teilnehmern

• Integration von DMX-Netzen in EtherCAT

• Unterstützung von RDM für Gerätemanagement

Typische Anwendungen

• Gebäude- und Eventtechnik

• Licht- und Effektsteuerungen

• Sondermaschinen und Visualisierung

• Automatisierte Beleuchtungsanwendungen

⚙️ Kommunikation & Protokoll

• Protokoll: DMX512

• Übertragungskanäle: RS485-Physik, Halbduplex

• Übertragungsrate: 250 kBit

• Rahmenformat: 1 Start-Bit, 2 Stopp-Bits

• Busteilnehmer: max. 32 (ohne Repeater)

• Leitungsimpedanz: 120 Ω

• Abschlusswiderstand: schaltbar

🔌 Elektrische Daten

• Spannungsversorgung: über den E-Bus

• Stromaufnahme E-Bus: typ. 130 mA

• Powerkontakte: –

• Potenzialtrennung: 500 V (E-Bus / Signalspannung)

• Distributed Clocks: –

🔧 Konfiguration & Integration

• Adressierung: keine manuelle Adresseinstellung erforderlich

• Konfiguration: über EtherCAT-Koppler oder Steuerung

• Prozessabbild: variable Breite

• Library: verfügbar (für RDM-Funktionen)

🌡️ Umgebungsbedingungen

• Lagertemperatur: −40 … +85 °C

• Relative Feuchte: bis 95 %, ohne Betauung

• Schwingungs-/Schockfestigkeit: EN 60068-2-6 / EN 60068-2-27

• EMV: EN 61000-6-2 / EN 61000-6-4

🧾 Schutzart & Zulassungen

• Schutzart: IP20

• Einbaulage: beliebig

Zulassungen / Kennzeichnungen

• CE

• CCC

• UL

• ATEX

• IECEx

Ex-Kennzeichnung

• ATEX: II 3 G Ex ec IIC T4 Gc

• IECEx: Ex ec IIC T4 Gc

📐 Mechanische Daten

• Gewicht: ca. 55 g

• Bauform: EtherCAT-Klemme (kompakt)

🌟 Besonderheiten

• DMX-Master direkt im EtherCAT-System

• Unterstützung des RDM-Protokolls

• Galvanische Trennung (500 V)

• Schaltbarer Abschlusswiderstand

• Hohe EMV-Festigkeit

• Breite internationale Zulassungen inkl. ATEX / IECEx

⚙️ Typische Einsatzgebiete

• Industrie- und Gebäudeautomation

• Licht- und Effekttechnik

• Sondermaschinenbau

• Ex-geschützte Anwendungen (Zone 2)
