Beckhoff EL5112 – EtherCAT-Klemme 2-Kanal-Encoder-Interface (inkremental) | sealed

Artikelnummer: EL5112
Hersteller: Beckhoff Automation
Gerätetyp: EtherCAT-Encoder-Interface, inkremental

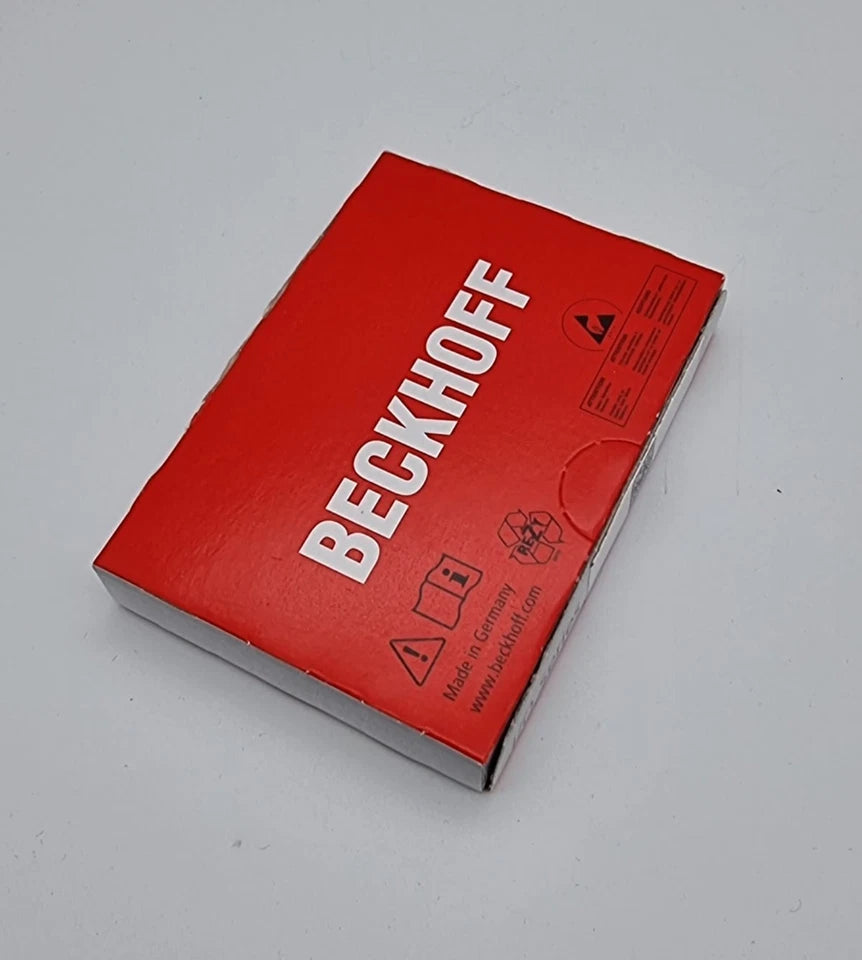

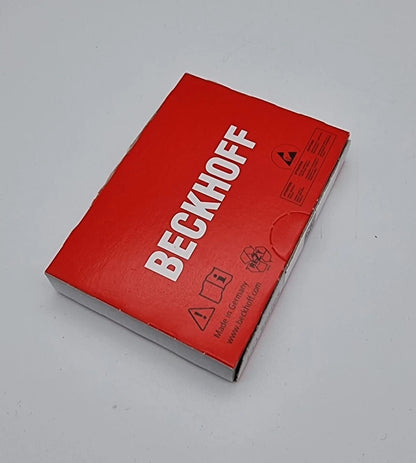

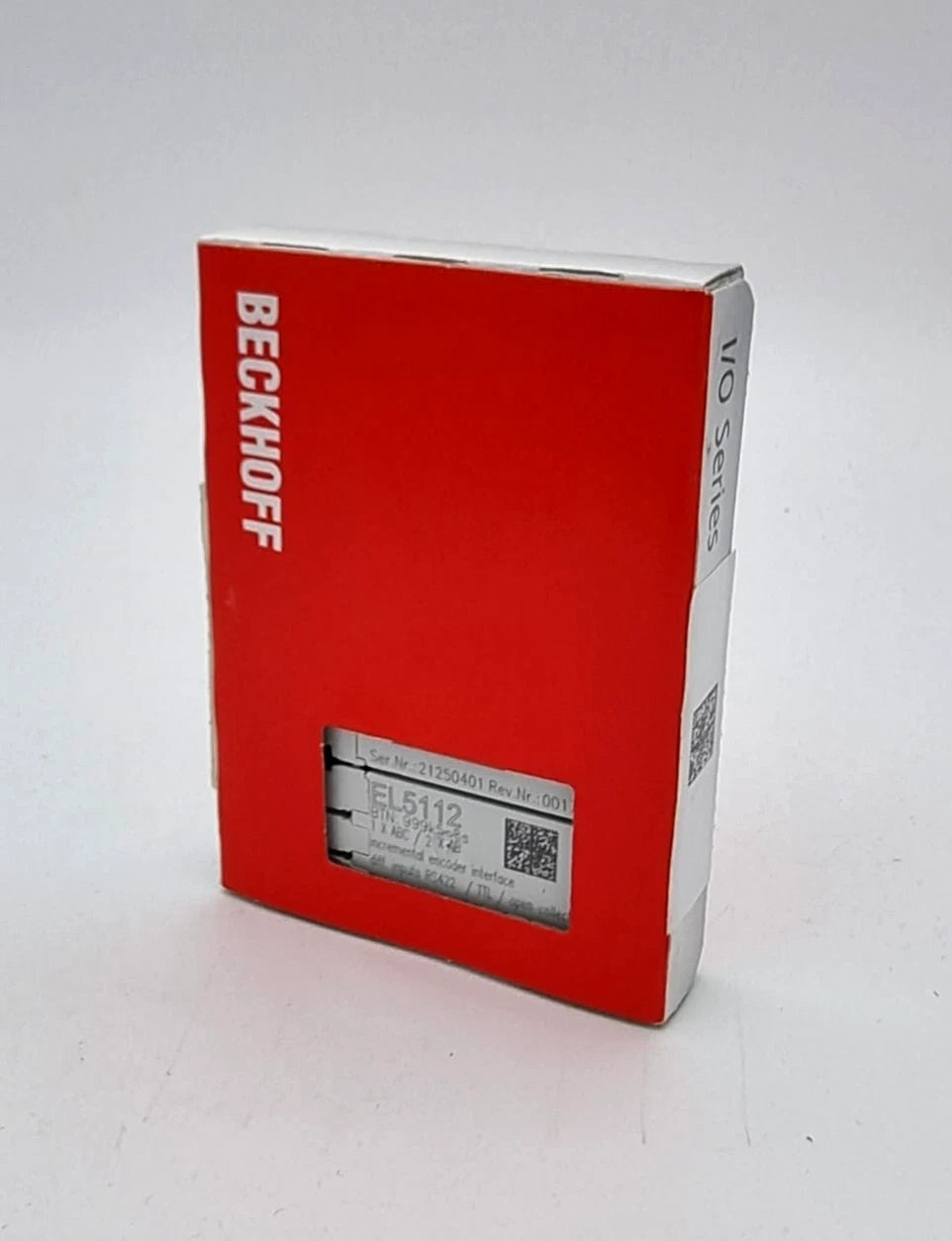

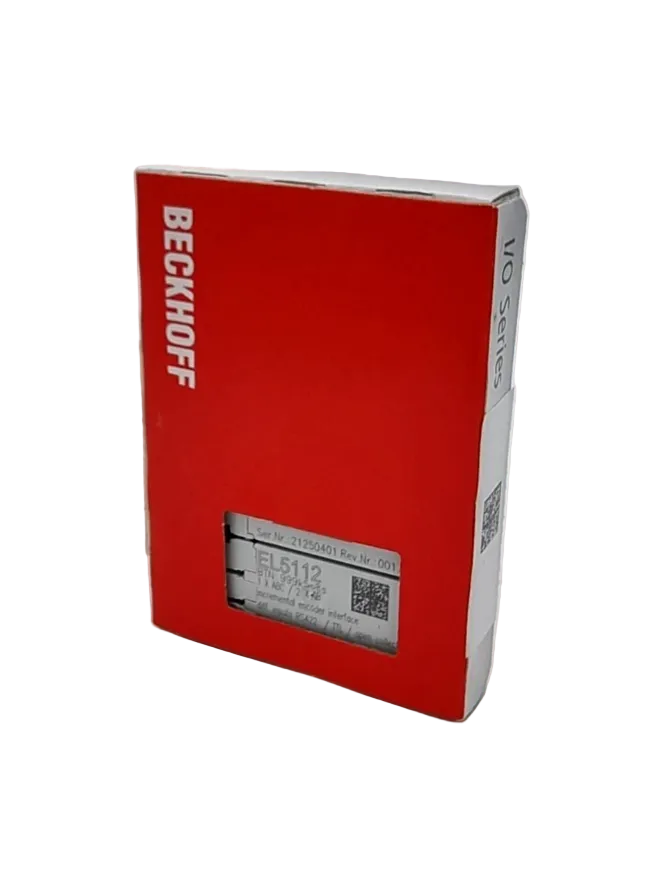

Zustand: Neu, originalverpackt und versiegelt

🛠️ Produktbeschreibung

Die Beckhoff EL5112 ist eine EtherCAT-Klemme zur Auswertung inkrementaler Encoder und eignet sich für anspruchsvolle Positionier-, Zähl- und Geschwindigkeitsmessungen in der Automatisierungstechnik.
Sie unterstützt differenzielle RS422-Signale sowie Single-Ended-Signale (TTL, Open Collector) und kann flexibel als Encoder-Interface, Zähler oder Impulsgeber eingesetzt werden.

Die Klemme verfügt über zwei Kanäle mit hoher Grenzfrequenz, Distributed Clocks, Drahtbrucherkennung sowie umfangreiche Messfunktionen (Periode, Frequenz, Geschwindigkeit, Duty-Cycle). Die Encoder-Versorgung ist umschaltbar auf 5 V, 12 V oder 24 V DC.

⚙️ Technische Daten

Funktion / Technik

• Technik: Inkremental-Encoder-Interface

• Signalarten:

  • Differenziell RS422

  • Single-Ended TTL / Open Collector

• Betriebsarten: Encoder, Zähler, Impulsgeber

Kanäle

• Anzahl Kanäle: 2

• Geberanschlüsse:

  • RS422: A, A̅, B, B̅, C, C̅

  • TTL / Open Collector: A, B, C (kanalabhängig)

Zusätzliche Eingänge

• Gate / Latch: 24 V DC (TON > 1 µs) je Kanal

• Status-Input: max. 5 V DC, negativschaltend (TON > 10 µs)

Encoder-Versorgung

• Geberbetriebsspannung:

  • 5 V DC (voreingestellt)

  • 12 V DC / 24 V DC umschaltbar

• Summenstrom: max. 0,3 A (aus Powerkontakten)

Zähler / Auswertung

• Zählerbreite: 32 Bit (16/32 Bit umschaltbar)

• Quadraturdecoder:

  • 4-fach (voreingestellt)

  • 2-fach / 1-fach umschaltbar

• Auflösung: 1/256 Bit Mikroinkremente

Grenzfrequenzen

• RS422: bis 20 Mio. Inkremente/s (4-fach, entspricht 5 MHz)

• TTL: bis 4 Mio. Inkremente/s (1 MHz)

• Open Collector: bis 400 kInkremente/s (100 kHz)

EtherCAT / System

• Distributed Clocks: ja

• Potenzialtrennung: 500 V (E-Bus / Feldspannung)

• Drahtbrucherkennung: ja (RS422)

Stromaufnahme

• Powerkontakte: typ. 10 mA + Last

• E-Bus: typ. 190 mA

🌟 Besondere Eigenschaften

• 2-Kanal-Inkremental-Encoder-Interface

• Unterstützung RS422, TTL und Open-Collector

• Umschaltbare Encoder-Versorgung (5 / 12 / 24 V DC)

• Hohe Zählfrequenzen und präzise Auswertung

• Mikroinkremente und Zeitstempel auf Inkrementalflanken

• Integrierte Drahtbrucherkennung

• Umfangreiche Messfunktionen (Frequenz, Geschwindigkeit, Periode)

• Distributed Clocks für präzise Synchronisation

🏭 Typische Einsatzbereiche

• Positionier- und Bewegungssysteme

• Zähl- und Längenmessungen

• Drehzahl- und Geschwindigkeitsüberwachung

• Maschinen- und Anlagenbau

• Verpackungs-, Montage- und Fördertechnik
