Beckhoff EL5001 – EtherCAT-Klemme – 1-Kanal SSI-Encoder-Interface | sealed

Artikelnummer: EL5001
Hersteller: Beckhoff
Serie: EtherCAT Terminals (EL-Serie)
Modell: EL5001 – 1-Kanal SSI-Encoder-Interface

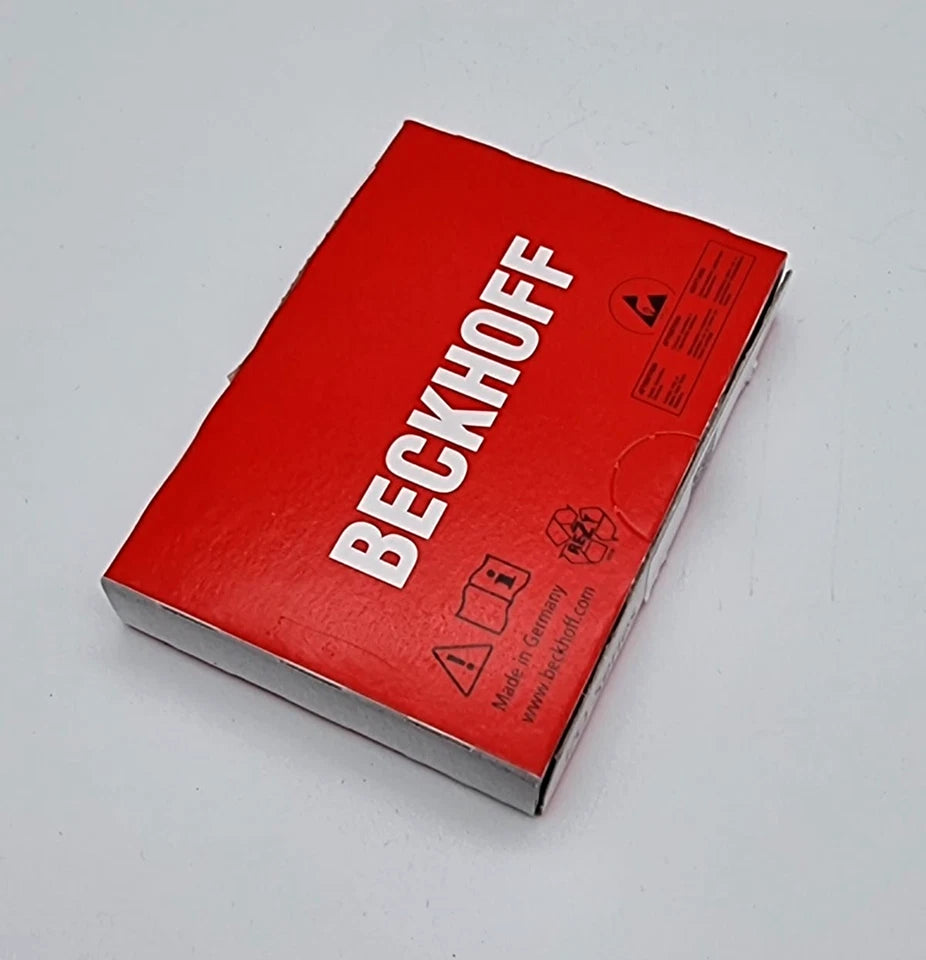

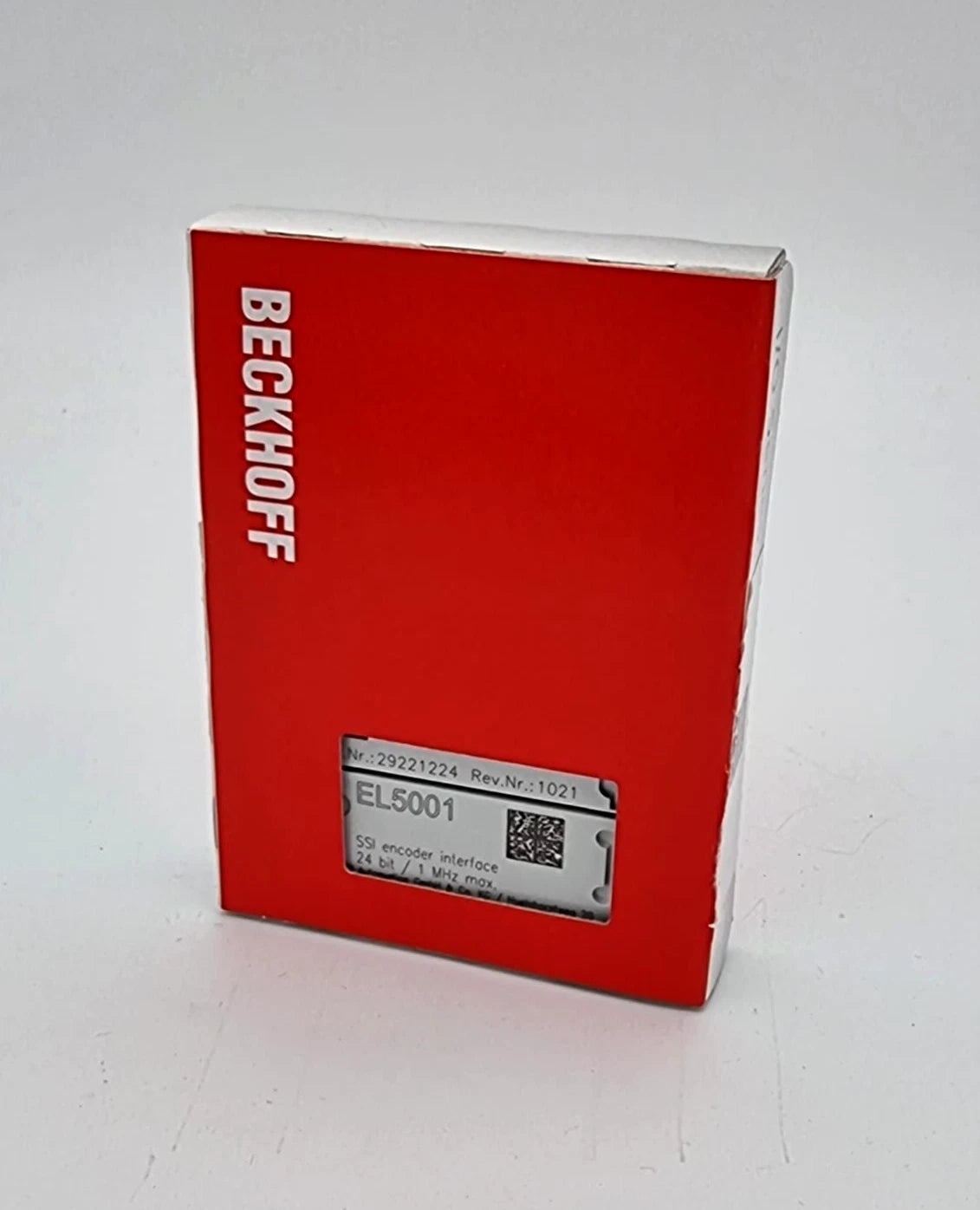

Zustand: Neu, originalverpackt und versiegelt – Verpackung ungeöffnet

🛠 Allgemeine Beschreibung

Die Beckhoff EL5001 ist eine 1-kanalige SSI-Encoder-Eingangsklemme zur hochpräzisen Erfassung von absoluten Positionswerten über das SSI-Protokoll (Synchronous Serial Interface).
Mit unterstützten Übertragungsraten bis 1 MHz, frei parametrierbarer Datenlänge und kodierten Absolutwerten eignet sich die Klemme hervorragend für Positionierungs-, Bewegungs- und Antriebstechnik.

Die EL5001 unterstützt Distributed Clocks, arbeitet mit differenziellen RS422-Signalen und bietet eine Potenzialtrennung von 500 V zwischen E-Bus und Feldseite.
Sie ist ideal für anspruchsvolle Motion-Control-Anwendungen, bei denen reproduzierbare und extrem genaue Positionsdaten erforderlich sind.

🛠 Technische Daten

Technik

• SSI-Encoder-Interface

• 1 Kanal (serieller Absolutwertgeber)

Anschlüsse

• Geberanschluss:

  • D+, D-, Cl+, Cl-

• Ausgangssignal (Takt): differenziell RS422

• Eingangssignal (Daten): differenziell RS422

Versorgung / Stromaufnahme

• Geberbetriebsspannung: 24 V DC (über Powerkontakte)

• Powerkontakte: typ. 20 mA + Last

• E-Bus-Stromaufnahme: typ. 120 mA

• Potenzialtrennung: 500 V (E-Bus ↔ Feld)

Übertragungsparameter

• Übertragungsrate:

  • einstellbar bis 1 MHz

  • voreingestellt: 250 kHz

• Datenwortlänge:

  • einstellbar bis 32 Bit

  • voreingestellt: 24 Bit

• Datenrichtung: Lesen

Distributed Clocks

• Unterstützung vorhanden

⚙ Besondere Eigenschaften

• Einstellbare Baudrate, Kodierung und Datenlänge

• Power-Fail-Bit aktivierbar

• Hohe Präzision für Motion-Control-Anwendungen

• RS422-differenzielle Signaltechnik

• Volle Integration in TwinCAT

• Steckbare Verdrahtungsebene bei ESxxxx-Varianten

🌡 Umweltdaten

• Betriebstemperatur: –25…+60 °C

• Lagertemperatur: –40…+85 °C

• Relative Feuchte: 95 %, ohne Betauung

• Schwingungen & Schock: EN 60068-2-6 / EN 60068-2-27

• EMV: EN 61000-6-2 / EN 61000-6-4

• Schutzart: IP20

• Einbaulage: beliebig

🧪 Zulassungen / Ex-Kennzeichnungen

• CE

• CCC

• UL

• ATEX

• IECEx

ATEX:

• II 3 G Ex ec IIC T4 Gc

IECEx:

• Ex ec IIC T4 Gc

🔧 Mechanische Daten

• Gewicht: ca. 55 g

• Bauform: EtherCAT-EL-Klemme

🌟 Besonderheiten

• Präzises SSI-Interface für absolute Weg- und Positionsmessung

• 1 Kanal mit RS422-Differenzsignalen

• Hohe Übertragungsfrequenz bis 1 MHz

• Frei parametrierbare Datenlänge und Kodierung

• Galvanische Trennung zwischen E-Bus und Feld

• Ideal für Antriebs-, Roboter- und Positionierapplikationen

⚙ Typische Einsatzgebiete

• Motion-Control

• Positionierachsen

• Robotik

• Maschinenbau

• Servo- und Antriebstechnik

• Mess- und Prozessautomationssysteme

Lagerware-All in-stock items

Verfügbar zur sofortigen Lieferung!
