Beckhoff EL3403-0026 – EtherCAT-Klemme, 3-Kanal-Analog-Eingang | sealed
Artikelnummer: EL3403-0026

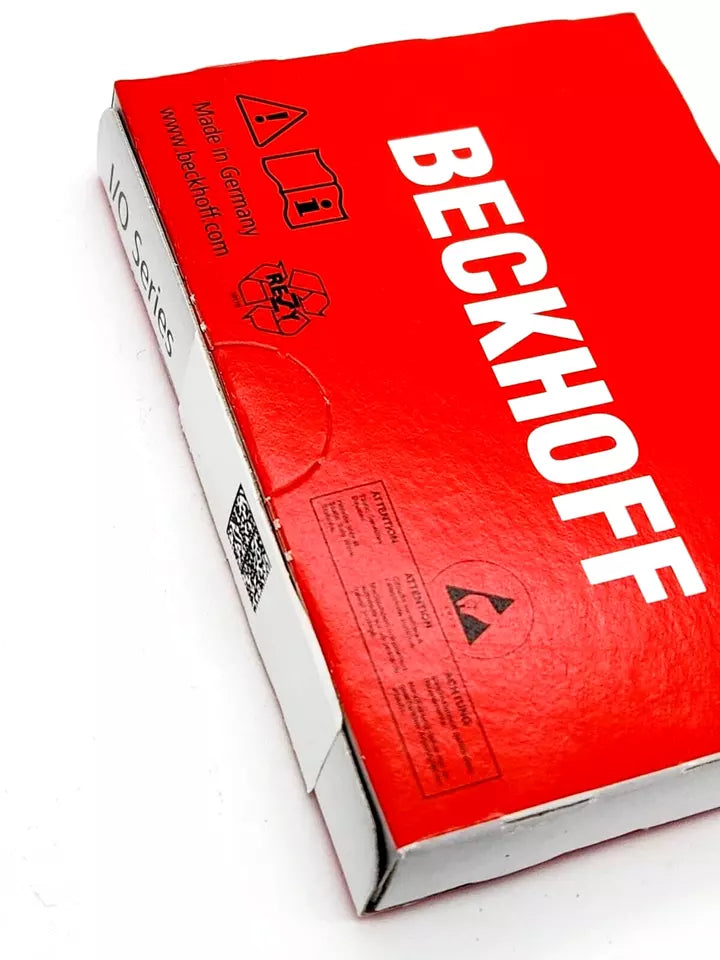

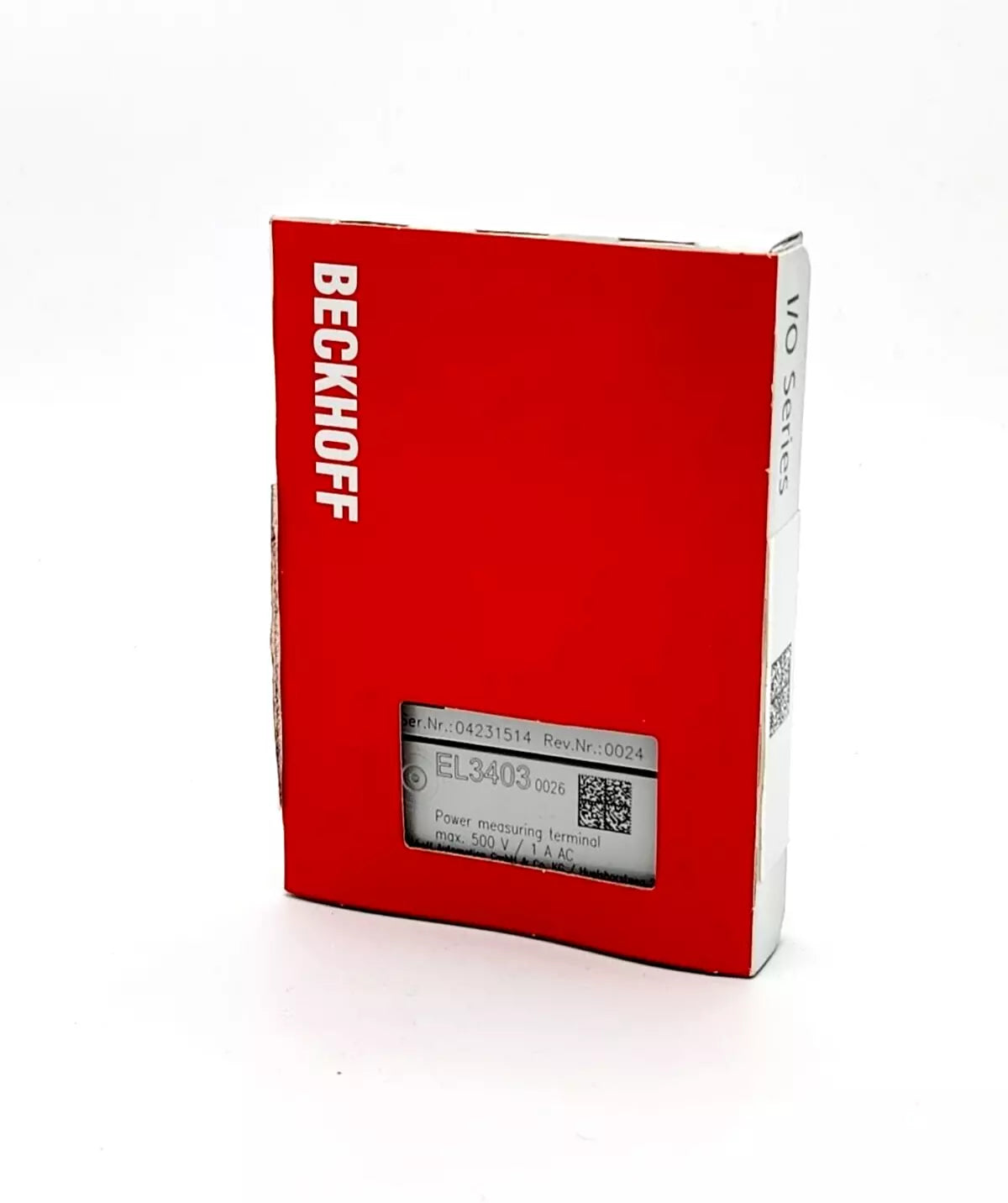

Zustand: Neu, originalverpackt und versiegelt – Verpackung wurde nicht geöffnet

🛠️ Technische Daten:

• Produkttyp: EtherCAT-Klemme (I/O-Modul)

• Serie: EL3xxx

• Funktion: 3-Kanal-Analog-Eingang für Netzüberwachung und Energiemessung

• Messgrößen: Strom, Spannung, Leistung, Energie

• Kanäle: 3 Eingänge (z. B. L1, L2, L3 für Dreiphasennetze)

• Messbereiche Spannung: 0…288 V AC (Nennspannung 230/400 V AC)

• Messbereiche Strom: über externe Stromwandler (z. B. 1 A oder 5 A AC)

• Abtastrate: 10 kHz je Kanal

• Auflösung: 16 Bit

• Funktionen: Wirkleistung, Blindleistung, Scheinleistung, Cos φ, Energiezähler

• E-Bus-Versorgung: 5 V DC, typ. 210 mA

• Powerkontakte: 24 V DC, max. 10 A

• Diagnose: LEDs für Betrieb, Fehler und Signalstatus

• Anschlussart: Federkraftklemmen

• Montageart: Hutschiene (DIN-Rail)

• Schutzart: IP20

• Abmessungen (HxBxT): 100 × 15 × 70 mm

• Normen / Zulassungen: CE, UL, cULus, RoHS

🌟 Besonderheiten:

• Spezielle EtherCAT-Klemme für Netz- und Energiemessung

• Erfassung von Strom, Spannung und Energie in 3-phasigen Netzen

• Hohe Messgenauigkeit durch 16-Bit-Auflösung

• Einbindung externer Stromwandler für flexible Messbereiche

• Kompakte 15 mm Bauform für platzsparende Schaltschrankintegration

⚙️ Einsatzgebiete:

Die Beckhoff EL3403-0026 wird zur Energie- und Netzüberwachung eingesetzt. Typische Anwendungen: Maschinen- und Anlagenmonitoring, Energiemanagementsysteme, Prozessautomation, Gebäudeautomation.
