Beckhoff EL3124-0090 – EtherCAT-Klemme 4-Kanal-Analog-Eingang TwinSAFE SC | sealed

Artikelnummer: EL3124-0090
Hersteller: Beckhoff
Serie: EtherCAT-Klemmen EL / TwinSAFE SC

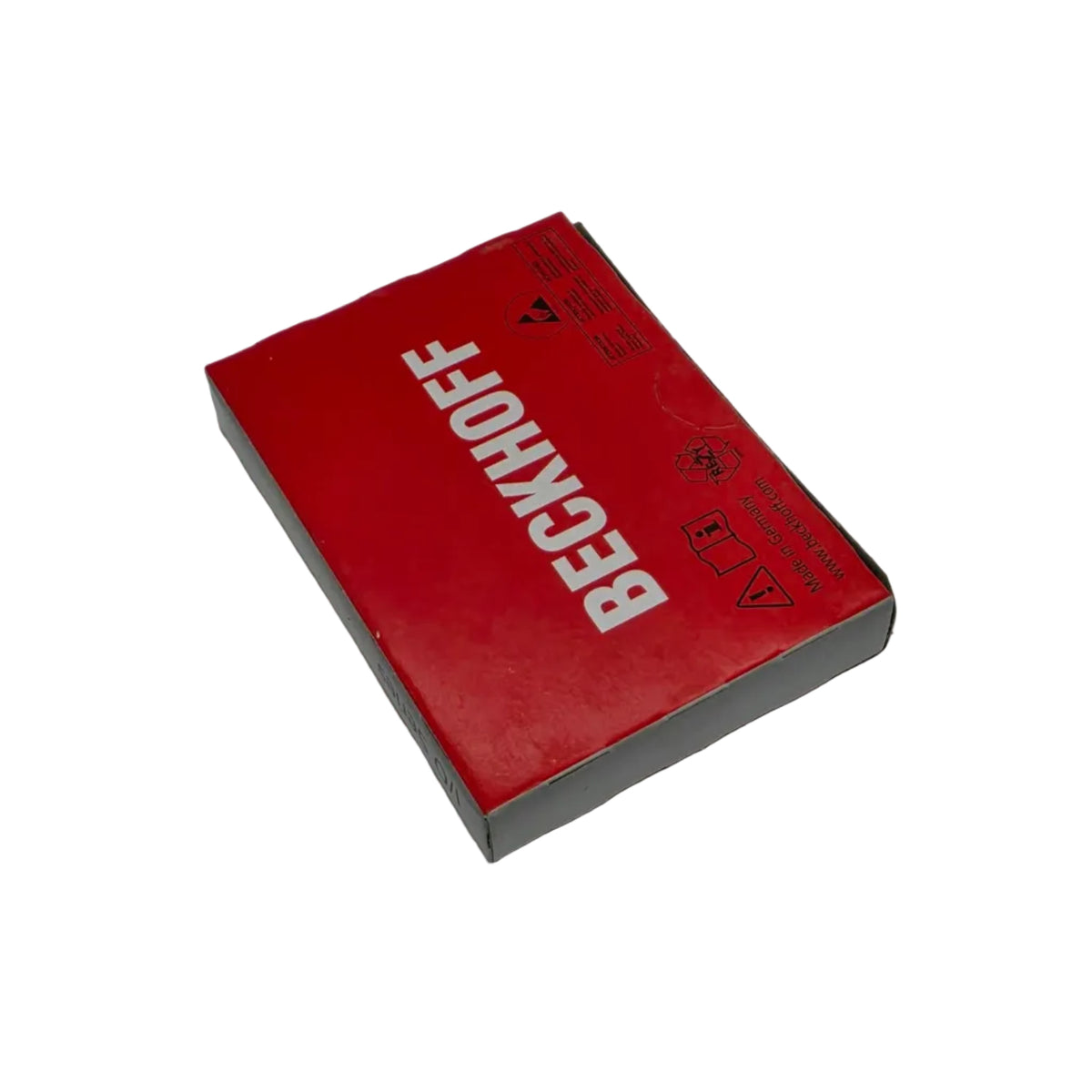

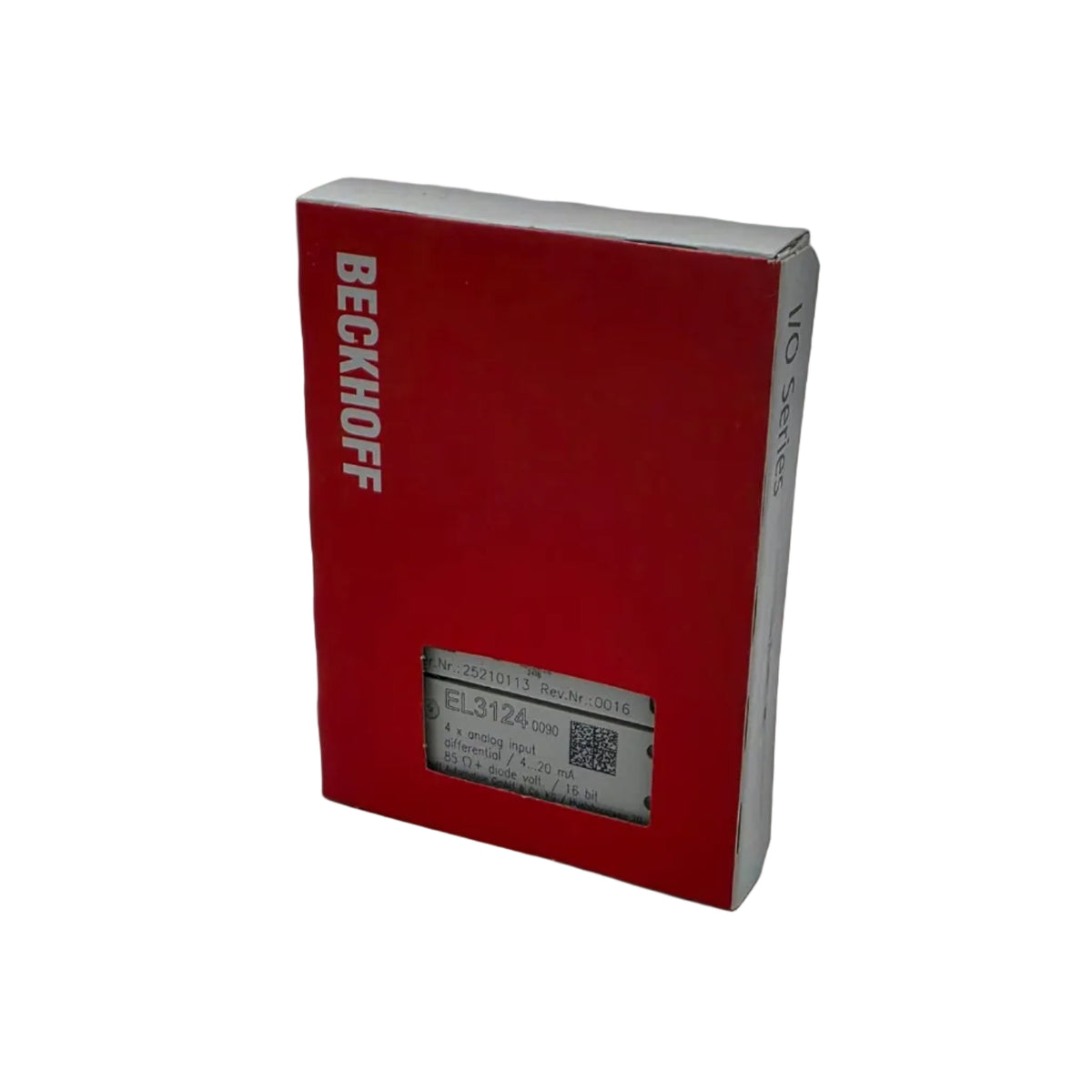

Zustand: Neu, originalverpackt und versiegelt – Verpackung wurde nicht geöffnet

🛠️ Technische Daten:

• Produkttyp: EtherCAT-Analog-Eingangsklemme / TwinSAFE SC
• Anzahl Eingänge: 4, differentiell
• Eingangssignal: 4…20 mA
• Spannungsversorgung: über den E-Bus
• Distributed Clocks: ja
• Innenwiderstand: typ. 85 Ω + Diodenspannung
• Grenzfrequenz Eingangsfilter: 5 kHz
• Gleichtaktspannung UCM: max. 10 V
• Wandlungszeit: ca. 100 µs
• Auflösung: 16 Bit, inklusive Vorzeichen
• Messfehler/Messunsicherheit: < ±0,3 % bezogen auf den Messbereichsendwert
• Überspannungsfestigkeit: 35 V DC
• Potenzialtrennung: 500 V (E-Bus/Signalspannung)
• Stromaufnahme E-Bus: typ. 130 mA
• Stromaufnahme Powerkontakte: –
• Prozessabbild: Inputs 16 Byte
• Konfiguration: keine Adress- oder Konfigurationseinstellung erforderlich
• Prozessabbild-Varianten: Standard- und Kompakt-Prozessabbild
• Filterfunktionen: FIR-/IIR-Filter aktivierbar
• Grenzwertüberwachung: integriert
• Besondere Eigenschaft: TwinSAFE SC
• Gewicht: ca. 60 g
• Betriebstemperatur: -25…+60 °C
• Lagertemperatur: -40…+85 °C
• Relative Luftfeuchtigkeit: 95 %, nicht kondensierend
• Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6 / EN 60068-2-27
• EMV: gemäß EN 61000-6-2 / EN 61000-6-4
• Schutzart: IP20
• Einbaulage: beliebig
• Zulassungen: CE, CCC, UL, ATEX, IECEx, cFMus
• ATEX: II 3G Ex ec IIC T4 Gc
• IECEx: Ex ec IIC T4 Gc
• cFMus: Class I, Division 2, Groups A, B, C, D; Class I, Zone 2, AEx ec IIC T4 Gc

🌟 Besonderheiten:

• Vier differentielle analoge 4…20-mA-Eingänge
• TwinSAFE-SC-Technologie zur Nutzung analoger Prozesswerte in sicherheitsgerichteten Anwendungen
• 16-Bit-Auflösung für präzise Messwerterfassung
• Schnelle Wandlungszeit von ca. 100 µs
• Distributed-Clocks-Unterstützung
• Aktivierbare FIR- und IIR-Filter
• Integrierte Grenzwertüberwachung
• Galvanische Trennung zwischen E-Bus und Signalspannung

⚙️ Einsatzgebiete:

Die Beckhoff EL3124-0090 erfasst vier differentielle 4…20-mA-Signale innerhalb eines EtherCAT-I/O-Systems. Durch TwinSAFE SC können die erfassten Prozessdaten zusätzlich für entsprechende sicherheitsgerichtete Auswertungen genutzt werden. Typische Anwendungen sind die Erfassung von Druck, Temperatur, Füllstand, Durchfluss und weiteren Prozessgrößen im Maschinen-, Anlagen- und Prozessbereich.
