Beckhoff EL3102 EtherCAT-Klemme 2-Kanal-Analog-Eingang Spannung ±10 V | sealed

Artikelnummer: EL3102
Hersteller: Beckhoff Automation
Serie: EtherCAT-Klemmen (EL-Serie)
Gerätetyp: Analog-Eingangsklemme, Spannung

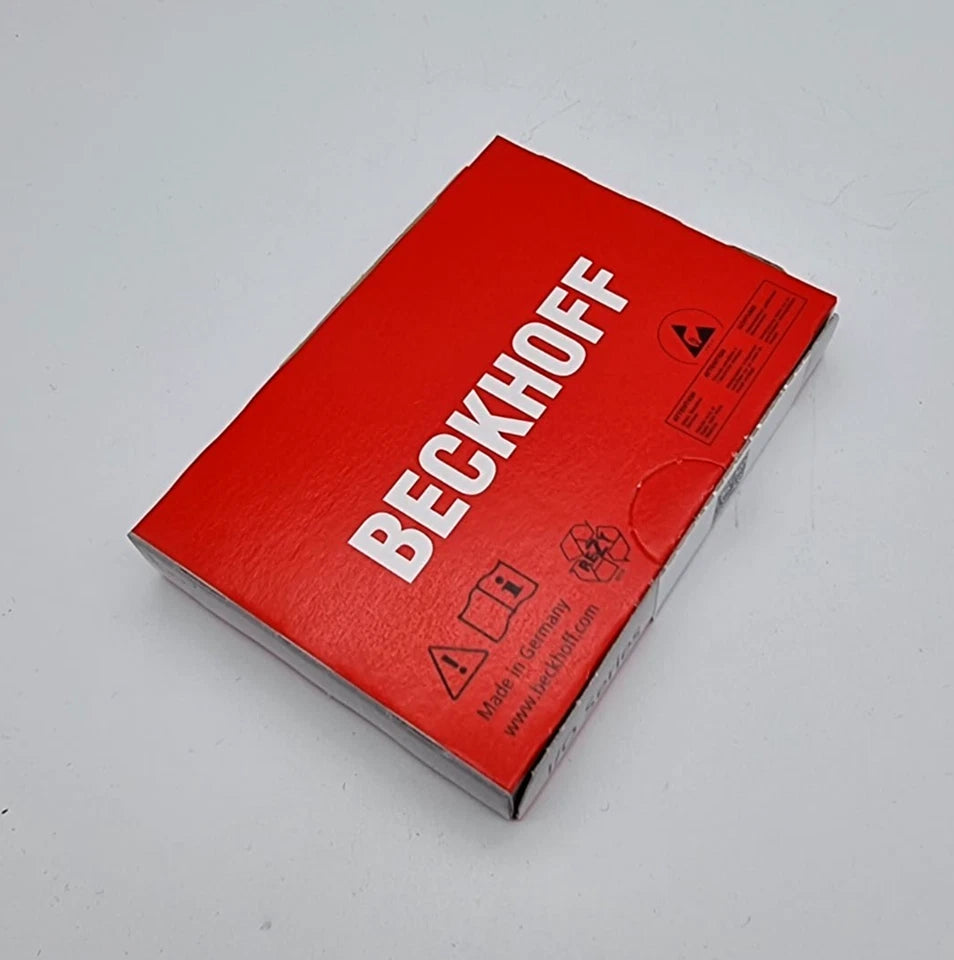

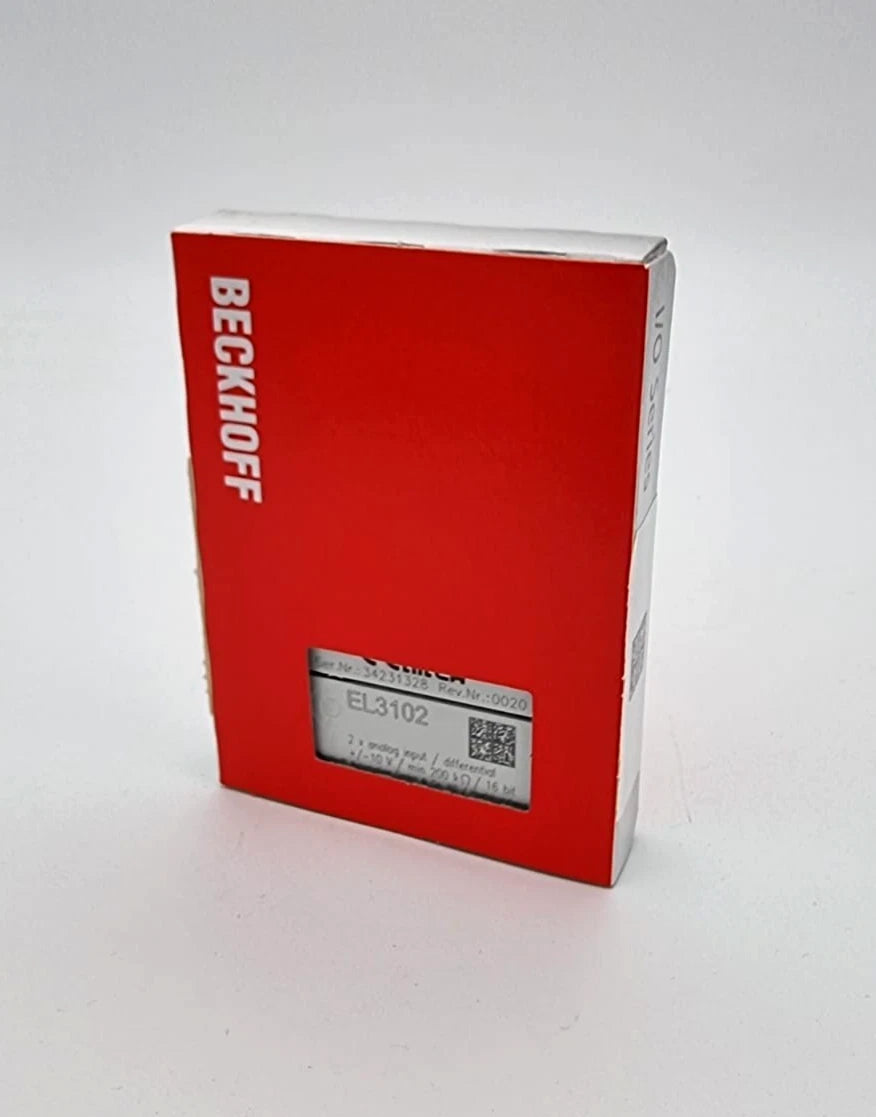

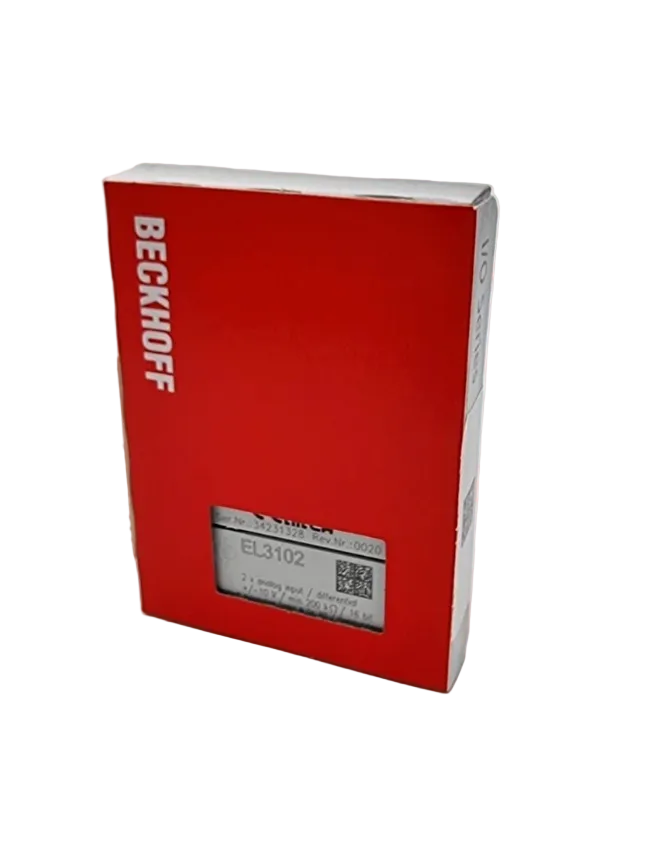

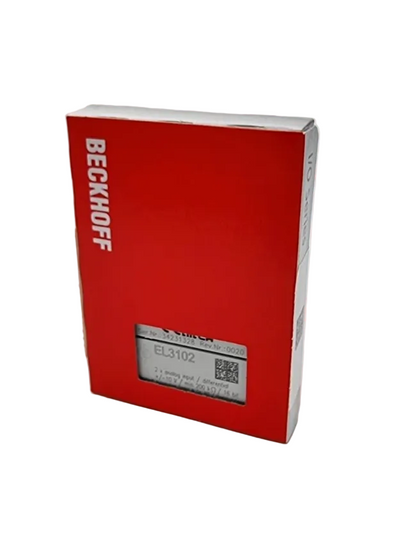

Zustand: Neu, originalverpackt und versiegelt – Verpackung ungeöffnet

🛠️ Allgemeine Beschreibung

Die Beckhoff EL3102 ist eine 2-kanalige EtherCAT-Analog-Eingangsklemme zur präzisen Erfassung von Spannungssignalen im Bereich ±10 V.
Die beiden Eingänge sind differenziell ausgeführt und ermöglichen dadurch eine störsichere Messung auch in anspruchsvollen industriellen Umgebungen.

Dank Distributed Clocks mit einer Genauigkeit von < 1 µs, kurzer Wandlungszeit bis ca. 40 µs im Fast Mode, integrierter FIR-/IIR-Filter, Grenzwertüberwachung sowie umschaltbarer Messwertdarstellung eignet sich die EL3102 ideal für zeitkritische und hochdynamische Messaufgaben.

🛠️ Technische Daten

Eingänge & Signalparameter

• Anzahl Eingänge: 2 (differenziell)

• Signalspannung: −10 … +10 V

• Innenwiderstand: > 200 kΩ

• Gleichtaktspannung UCM: max. 35 V (bezogen auf internes GND)

Messung & Genauigkeit

• Auflösung: 16 Bit (inkl. Vorzeichen)

• Messfehler / Unsicherheit: < ±0,3 % (bezogen auf den Messbereichsendwert)

• Grenzfrequenz Eingangsfilter: 5 kHz

• Wandlungszeit:

  • Standard: ca. 60 µs

  • Fast Mode: ca. 40 µs

Zeit & Synchronisation

• Distributed Clocks: ja

• Genauigkeit Distributed Clocks: << 1 µs

• Oversampling-Faktor: –

🔌 Versorgung & Leistung

• Spannungsversorgung: über den E-Bus

• Stromaufnahme E-Bus: typ. 170 mA

• Stromaufnahme Powerkontakte: –

• Potenzialtrennung: 500 V (E-Bus / Signalspannung)

🧠 Prozessabbild & Funktionen

• Breite im Prozessabbild:

  • Inputs: 8 Byte

• Messwertdarstellung: umschaltbar

• Filter: FIR- und IIR-Filter aktivierbar

• Zusatzfunktionen: Grenzwertüberwachung

• Prozessabbild: Standard- und Kompakt-Prozessabbild verfügbar

🌡️ Umgebungsbedingungen

• Betriebstemperatur: −25 … +60 °C

• Lagertemperatur: −40 … +85 °C

• Relative Luftfeuchte: 95 %, ohne Betauung

• Schwingungsfestigkeit: EN 60068-2-6

• Schockfestigkeit: EN 60068-2-27

• EMV: EN 61000-6-2 / EN 61000-6-4

📐 Mechanik & Montage

• Gewicht: ca. 60 g

• Schutzart: IP20

• Einbaulage: beliebig

• Verdrahtung: steckbare Verdrahtungsebene (ESxxxx)

🧾 Zulassungen & Ex-Kennzeichnung

Zulassungen / Kennzeichnungen:

• CE

• CCC

• UL

• ATEX

• IECEx

ATEX:

• II 3 G Ex ec IIC T4 Gc

IECEx:

• Ex ec IIC T4 Gc

🌟 Besonderheiten

• 2-kanalige Analog-Eingangsklemme ±10 V

• Differenzielle Eingänge für hohe Störfestigkeit

• Distributed Clocks mit < 1 µs Genauigkeit

• Kurze Wandlungszeiten bis 40 µs

• FIR-/IIR-Filter und Grenzwertüberwachung

• Umschaltbare Messwertdarstellung

• Ex-Zulassung für Zone-2-Anwendungen

⚙️ Typische Einsatzgebiete

• Erfassung von analogen Spannungssignalen

• Maschinen- und Anlagenautomation

• Prüf- und Messtechnik

• Prozess- und Verfahrenstechnik

• Zeitkritische Anwendungen mit EtherCAT

Lagerware-All in-stock items

Verfügbar zur sofortigen Lieferung!
