Beckhoff EL2878-0005 – EtherCAT-Klemme – 8-Kanal Digitalausgang 24 V DC | sealed

Artikelnummer: EL2878-0005
Hersteller: Beckhoff
Serie: EtherCAT Terminals (EL-Serie)
Modell: EL2878-0005 – 8-Kanal Digital-Output

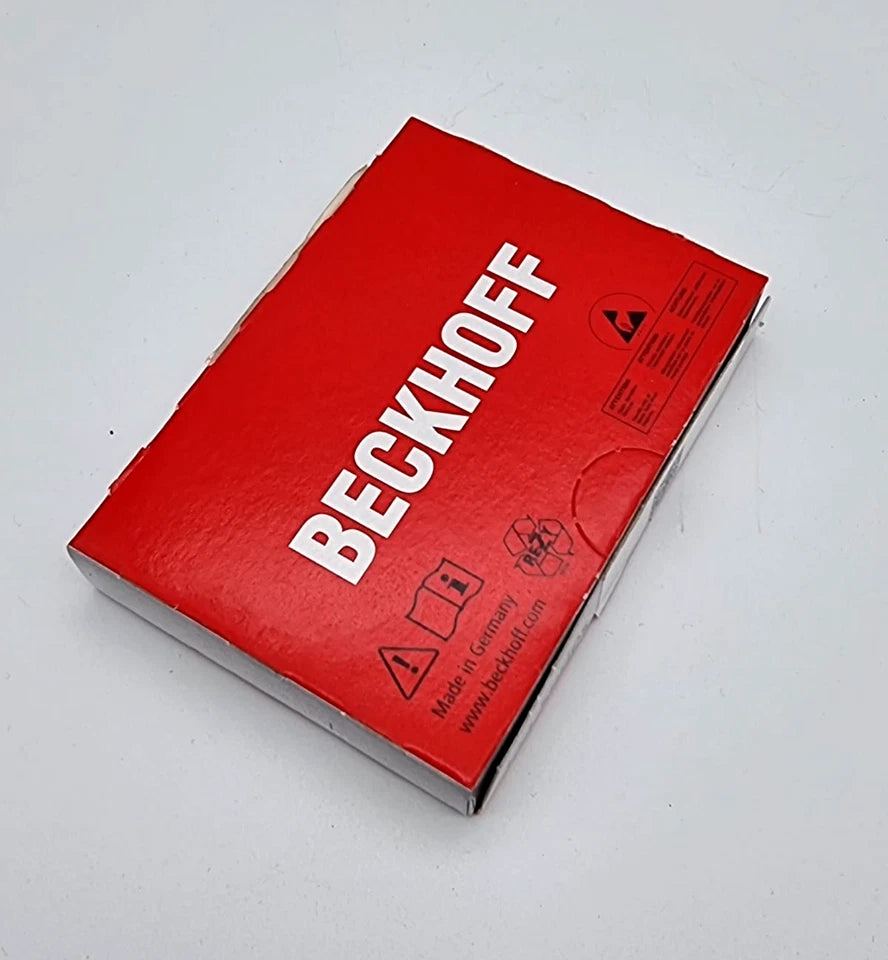

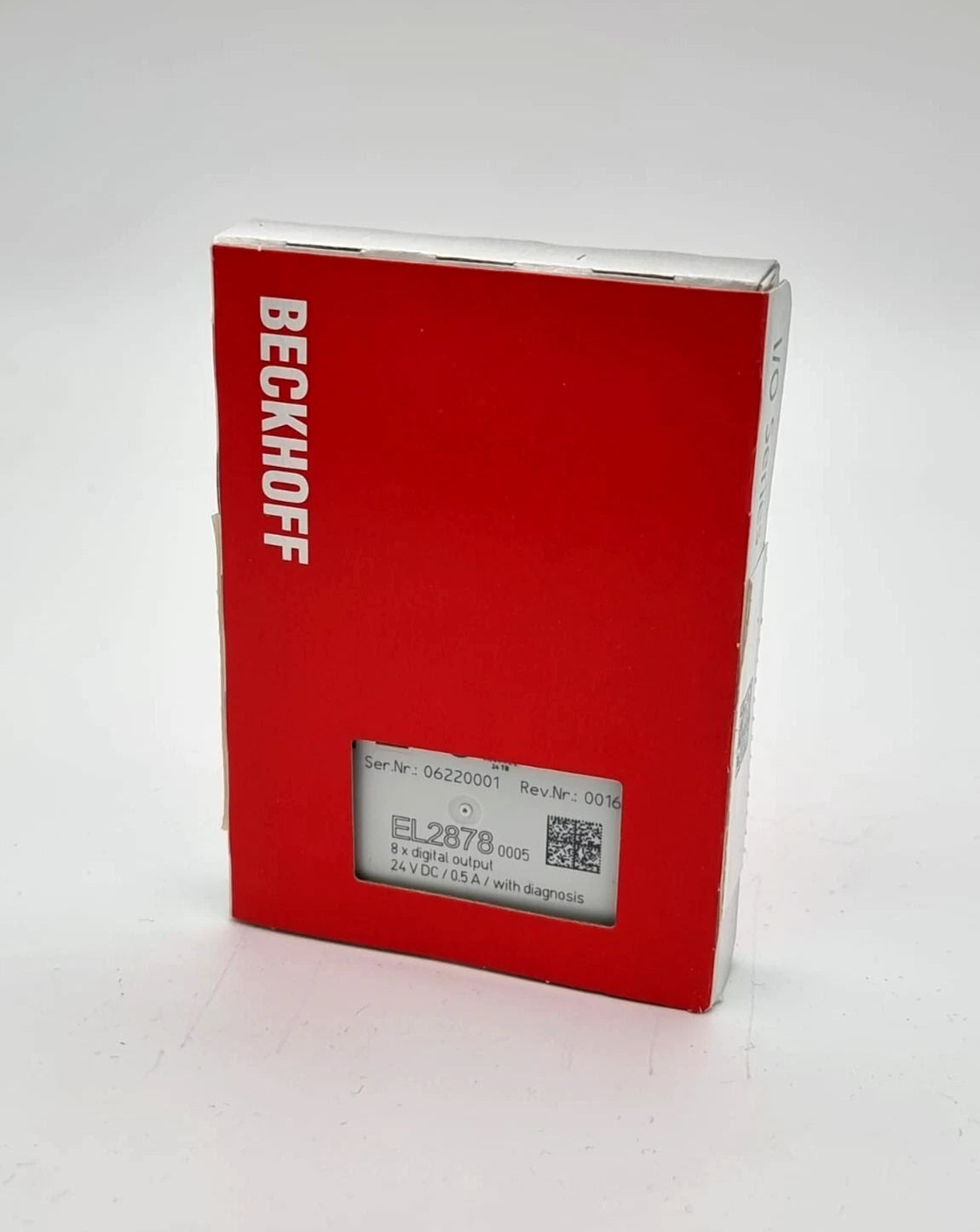

Zustand: Neu, originalverpackt und versiegelt – Verpackung ungeöffnet

🛠 Allgemeine Beschreibung

Die Beckhoff EL2878-0005 ist eine 8-kanalige EtherCAT-Digitalausgangsklemme für 24 V DC zur Ansteuerung ohmscher, induktiver und Lampenlasten.
Die Ausgänge sind kurzschlussfest, verfügen über Verpolungsschutz und bieten schnelle Schaltzeiten für dynamische Anwendungen. Die Anbindung erfolgt über Flachbandkabel, was eine platzsparende und schnelle Installation ermöglicht.

Eine 500-V-Potenzialtrennung zwischen E-Bus und Feldspannung sowie integrierte Versorgungsspannungsdiagnose erhöhen die Betriebssicherheit im industriellen Umfeld.

🛠 Technische Daten

Anschlusstechnik

• Flachbandkabel

Ausgänge

• Anzahl: 8

• Nennspannung: 24 V DC (–15 % / +20 %)

• Max. Ausgangsstrom: 0,5 A je Kanal (kurzschlussfest)

• Strombelastbarkeit: max. 1 A je Anschlussstift

• Kurzschlussstrom: typ. < 2 A

• Verpolungsschutz: ja

• Lastarten: ohmsch, induktiv, Lampenlast

• Abschaltenergie (induktiv): < 150 mJ / Kanal

• Schaltzeiten:

  • TON: typ. 60 µs

  • TOFF: typ. 300 µs

Distributed Clocks

• nicht unterstützt

Versorgung / Stromaufnahme

• E-Bus: typ. 100 mA

• Powerkontakte: typ. 20 mA + Last aus der 24-V-Versorgung

  • (keine Powerkontakte)

Potenzialtrennung

• 500 V (E-Bus ↔ Feldspannung)

⚙ Besondere Eigenschaften

• Kurzschlussfeste Ausgänge

• Diagnose der Versorgungsspannung

• Verpolungsschutz

• Schnelle Schaltzeiten

• Kompakte Bauform mit Flachbandanschluss

🌡 Umweltdaten

• Betriebstemperatur: –25 … +55 °C

• Lagertemperatur: –40 … +85 °C

• Relative Feuchte: 95 %, ohne Betauung

• Schwingung/Schock: EN 60068-2-6 / EN 60068-2-27

• EMV: EN 61000-6-2 / EN 61000-6-4

• Schutzart: IP20

• Einbaulage: beliebig

🔧 Mechanische Daten

• Gewicht: ca. 55 g

🧪 Zulassungen / Kennzeichnungen

• CE

• UL

🌟 Besonderheiten

• 8 Digitalausgänge 24 V DC mit Kurzschlussschutz

• Hohe Betriebssicherheit durch Potenzialtrennung

• Schnelle Schaltzeiten für anspruchsvolle Automatisierung

• Diagnosefunktionen für die Versorgung

• Platzsparende EtherCAT-Klemme

⚙ Typische Einsatzgebiete

• Maschinen- und Anlagenbau

• Dezentrale EtherCAT-I/O-Systeme

• Ansteuerung von Ventilen, Relais, Lampen

• Industrielle Automatisierung

Lagerware-All in-stock items

Verfügbar zur sofortigen Lieferung!
