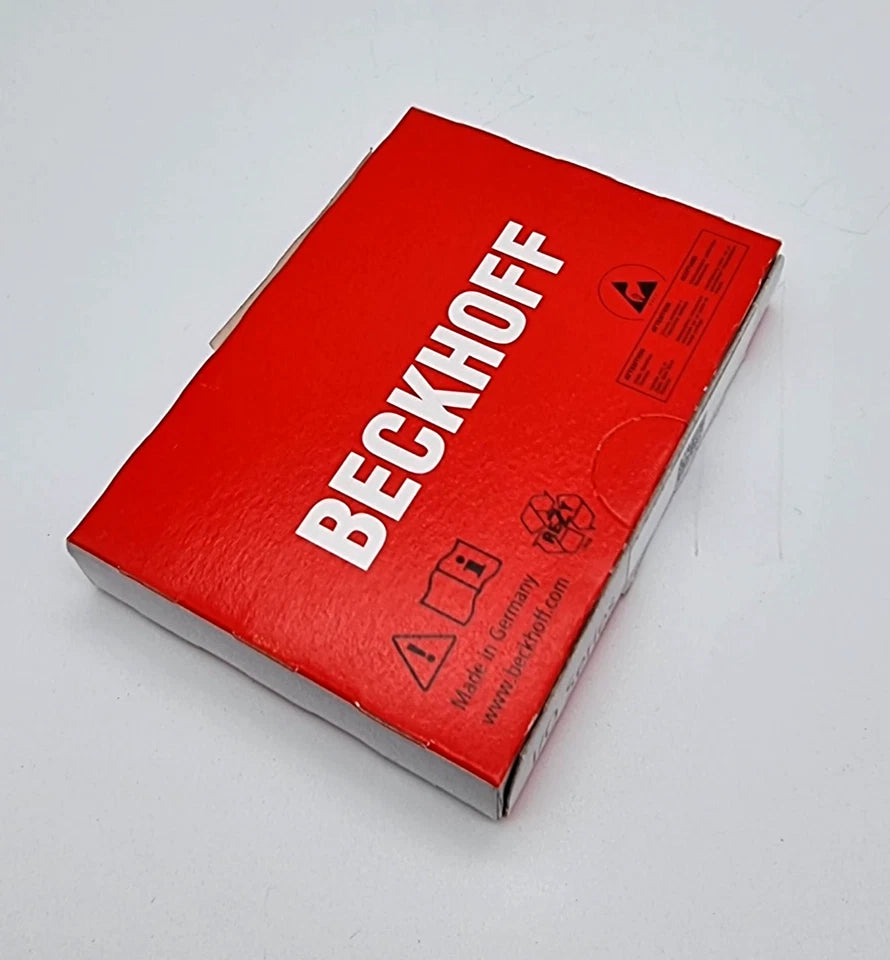

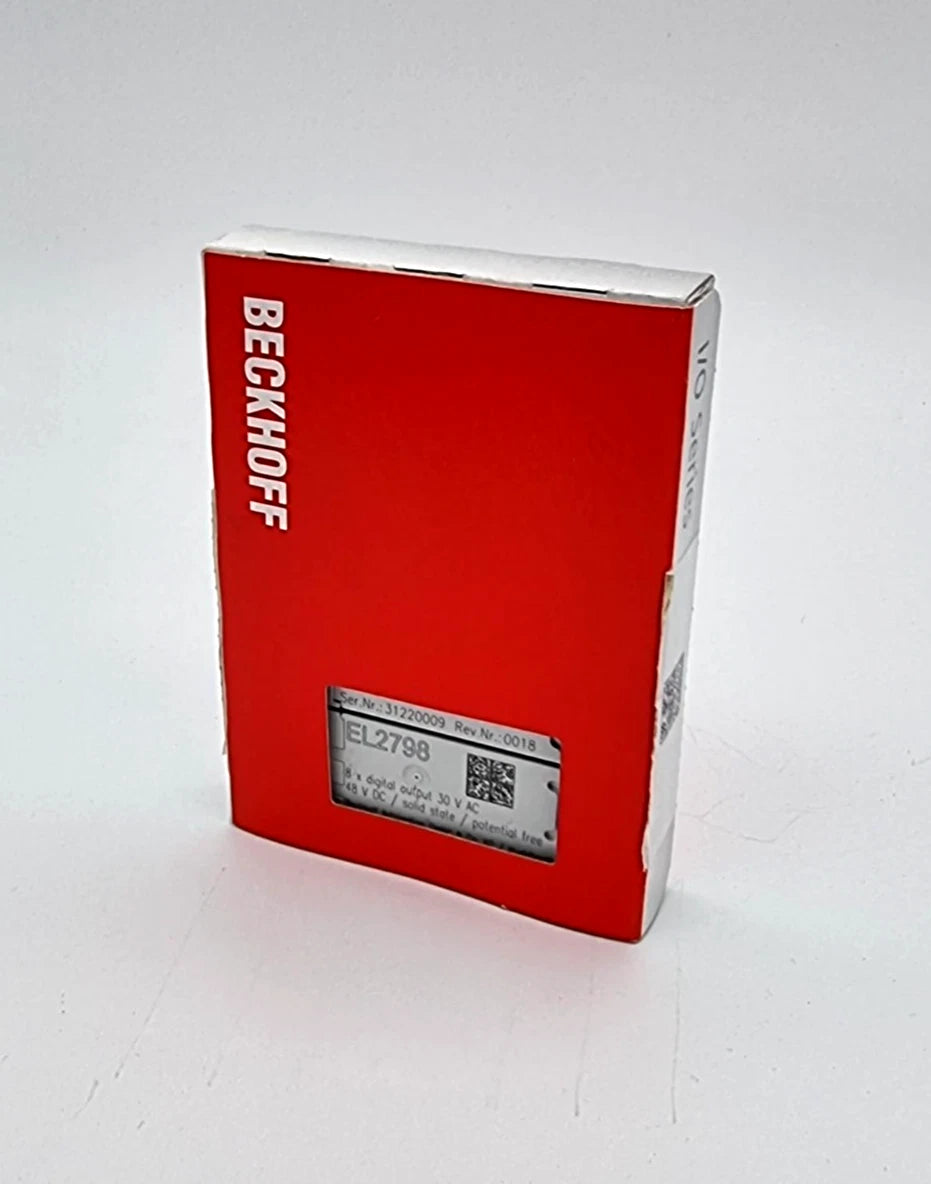

Beckhoff EL2798 EtherCAT-Klemme 8-Kanal-Solid-State-Relais-Ausgang | sealed

Artikelnummer: EL2798
Hersteller: Beckhoff Automation
Serie: EtherCAT Terminal
Modell: EL2798 – 8-Kanal SSR-Ausgang
Zustand: Neu, originalverpackt und versiegelt – Verpackung ungeöffnet

🛠️ Technische Daten

Produkttyp: Solid-State-Relais-Ausgangsklemme (SSR)
Anschlusstechnik: 2-Leiter
Anzahl Ausgänge: 8 × Schließer (potenzialfrei)

Elektrische Daten

• Nennspannung: 0…30 V AC/DC

• Nur ohmsche Last: bis 0…48 V DC

• Max. Ausgangsstrom: 2 A je Kanal (Summe max. 10 A)

• Durchbruchspannung: 80 V

• Kurzschlussfestigkeit: nicht kurzschlussfest (Pulsstrom siehe unten)

Schaltzeiten

• Einschalten (TON): typ. 1,8 ms (max. 5 ms)

• Ausschalten (TOFF): typ. 30 ms (max. 50 ms)

Stoßstrom / Pulsströme

• 5 A / 100 ms

• < 50 A / 10 ms

Kennwerte

• Einschaltwiderstand: typ. 0,03 Ω

• Trennspannung (Kanal/Kanal): < 200 V

• Potenzialtrennung E-Bus ↔ Feldspannung: 500 V

• Distributed Clocks: –

• Verpolungsschutz: –

• Kurzschlussstrom: nicht kurzschlussfest

Stromaufnahme

• E-Bus: typ. 140 mA

🌡️ Umweltbedingungen & Normen

• Betriebstemperatur: 0…55 °C

• Lagertemperatur: –25…+85 °C

• Relative Feuchte: bis 95 %, ohne Betauung

• Schock- & Vibrationsfestigkeit: EN 60068-2-6 / EN 60068-2-27

• EMV-Festigkeit: EN 61000-6-2

• EMV-Aussendung: EN 61000-6-4

• Schutzart: IP20

• Einbaulage: beliebig

• Zulassungen: CE, UL, DNV

🌟 Besonderheiten

• Solid-State-Relais ohne mechanischen Verschleiß

• Potenzialfreie Schließer – ideale Ersatzlösung für mechanische Relais

• Sehr schnelle Einschaltzeiten

• Hohe Schaltfestigkeit und lange Lebensdauer

• Perfekt für ohmsche Lasten, LEDs, Signale und schnelle Schaltzyklen

• Entkoppelte Kanäle mit hoher Durchbruchspannung

• Kompakte Bauform für 8 Leistungskanäle auf nur einer EtherCAT-Klemme

⚙️ Typische Einsatzgebiete

• Anlagen- und Maschinenautomation

• Schalten von Signalen und Lasten bis 30 V AC/DC

• Ersatz mechanischer Relais (lange Lebensdauer, lautlos)

• LED- und Beleuchtungssteuerungen

• Kleinmotoren, Ventile, Magneten (DC/AC je nach Lastart)

• Maritime Anwendungen (DNV-zugelassen)

• Einsatz in schock- und vibrationsbelasteten Umgebungen
