Beckhoff EL1252 – EtherCAT-Klemme 2-Kanal-Digitaleingang 24 V DC, 1 µs, Timestamp | sealed

Artikelnummer: EL1252
Hersteller: Beckhoff
Serie: EtherCAT-Klemmen EL

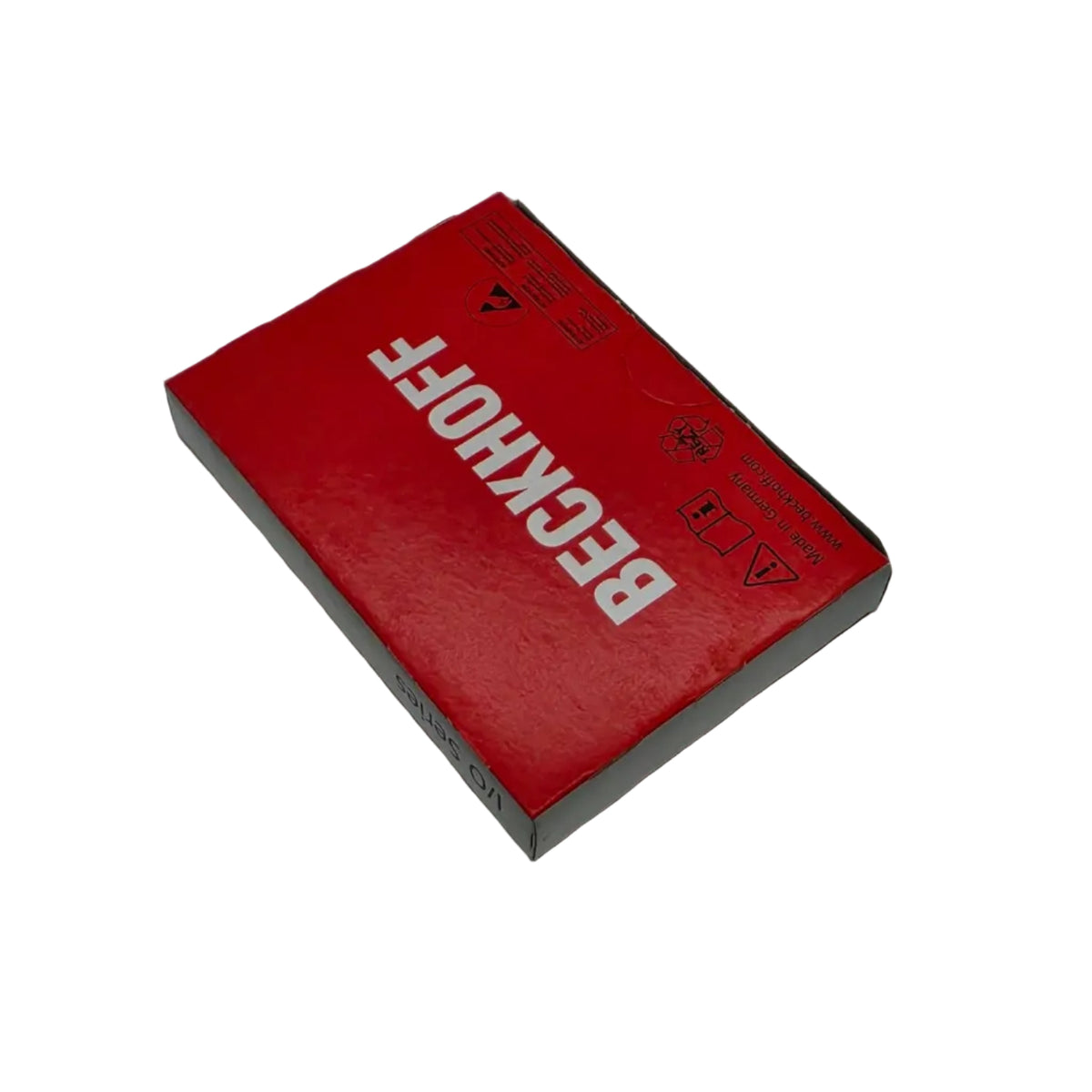

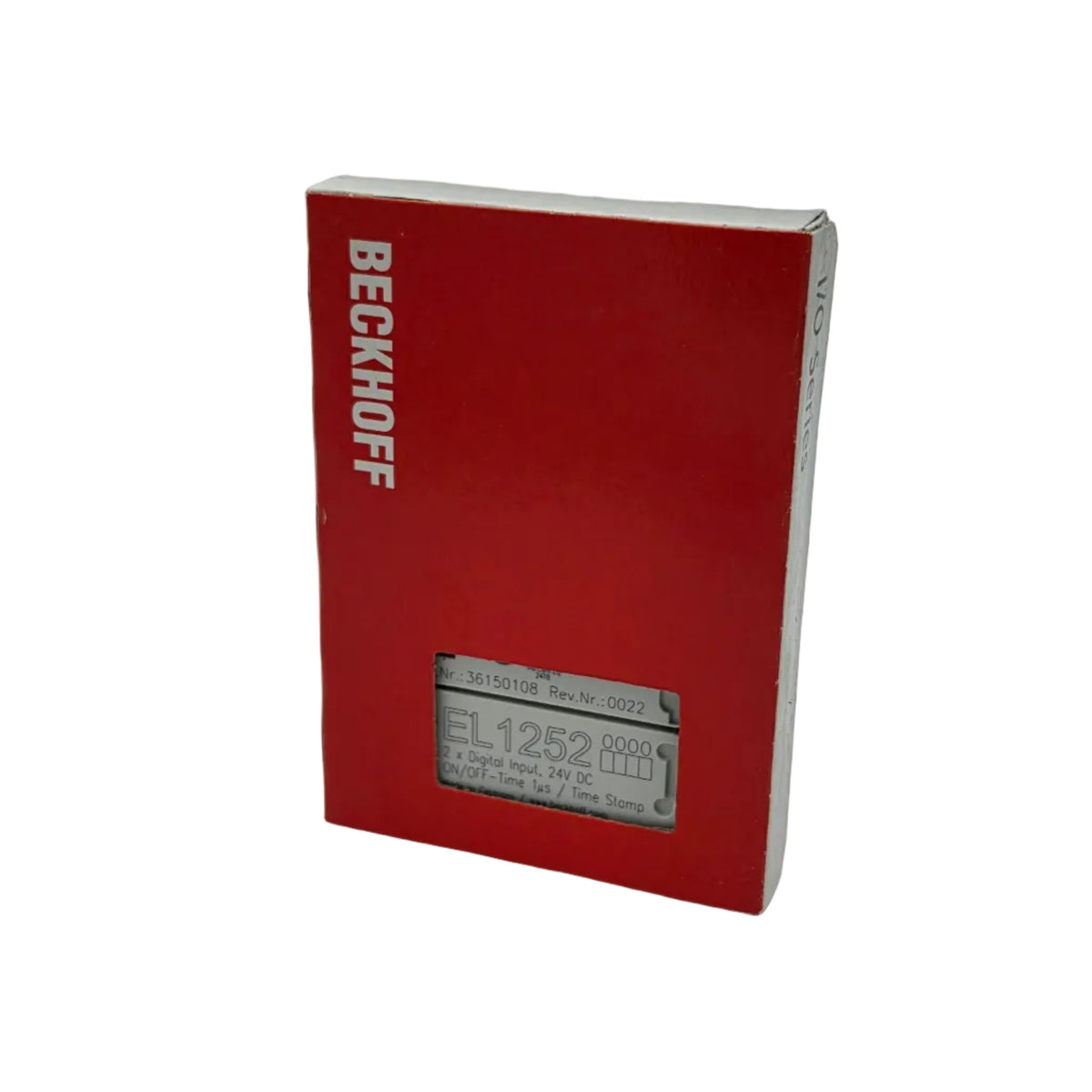

Zustand: Neu, originalverpackt und versiegelt – Verpackung wurde nicht geöffnet

🛠️ Technische Daten:

• Produkttyp: EtherCAT-Digitaleingangsklemme mit Timestamp
• Anschlusstechnik: 4-Leiter
• Anzahl Eingänge: 2
• Nennspannung: 24 V DC (-15 %/+20 %)
• Spezifikation: ähnlich EN 61131-2, Typ 3
• Signalspannung „0“: -3…+5 V DC
• Signalspannung „1“: 11…30 V DC
• Eingangsstrom: typ. 3 mA
• Eingangsfilter: typ. < 1 µs
• Eingangsverzögerung TON/TOFF: < 1 µs
• Timestamp-Auflösung: 1 ns
• Timestamp-Genauigkeit: 10 ns + Eingangsverzögerung zwischen den Kanälen
• Zeitauflösung Signal: 1 ns
• Distributed Clocks: ja
• Genauigkeit Distributed Clocks: << 1 µs
• Stromaufnahme E-Bus: typ. 110 mA
• Stromaufnahme Powerkontakte: –
• Potenzialtrennung: 500 V (E-Bus/Feldspannung)
• Prozessabbild: 2 × Input + 2 × 16-Byte-Timestamp
• Konfiguration: keine Adress- oder Konfigurationseinstellung erforderlich
• Besondere Funktionen: Timestamp, Latch der letzten Flanke
• Gewicht: ca. 55 g
• Betriebstemperatur: -25…+60 °C
• Lagertemperatur: -40…+85 °C
• Relative Luftfeuchtigkeit: 95 %, nicht kondensierend
• Schwingungs-/Schockfestigkeit: gemäß EN 60068-2-6 / EN 60068-2-27
• EMV: gemäß EN 61000-6-2 / EN 61000-6-4
• Schutzart: IP20
• Einbaulage: beliebig
• Steckbare Verdrahtungsebene: bei ESxxxx-Klemmen
• Zulassungen: CE, CCC, UL, ATEX, IECEx, cFMus
• ATEX: II 3G Ex ec IIC T4 Gc
• IECEx: Ex ec IIC T4 Gc
• cFMus: Class I, Division 2, Groups A, B, C, D; Class I, Zone 2, AEx ec IIC T4 Gc

🌟 Besonderheiten:

• Zwei schnelle digitale 24-V-DC-Eingänge
• Eingangsverzögerung von weniger als 1 µs
• Hochpräzise Timestamp-Funktion mit 1-ns-Auflösung
• Distributed-Clocks-Unterstützung für hochgenaue Zeitsynchronisation
• Erfassung und Speicherung der letzten Signalflanke
• Galvanische Trennung zwischen E-Bus und Feldspannung
• Besonders für zeitkritische und hochdynamische Anwendungen geeignet

⚙️ Einsatzgebiete:

Die Beckhoff EL1252 ermöglicht die hochpräzise zeitliche Erfassung schneller digitaler 24-V-Signale innerhalb eines EtherCAT-Systems. Durch Timestamp-Funktion, 1-ns-Zeitauflösung und Distributed Clocks eignet sich die Klemme besonders für schnelle Ereigniserfassung, Messtechnik, Synchronisationsaufgaben, Positionserfassung sowie hochdynamische Maschinen- und Automatisierungsprozesse.
