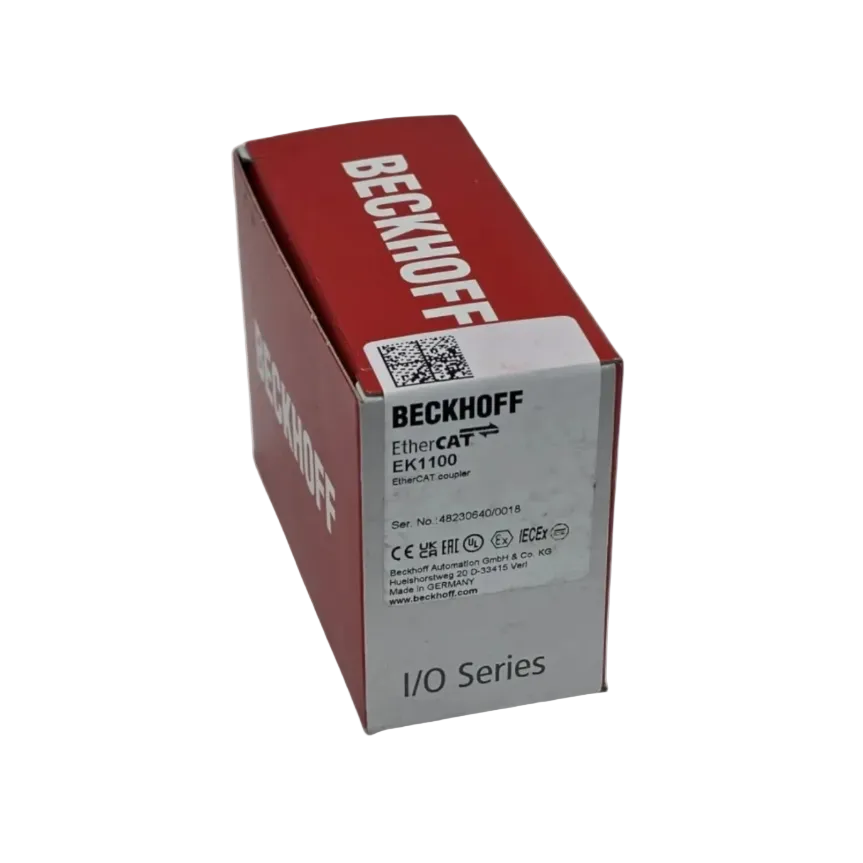

Beckhoff EK1100 EtherCAT-Koppler | sealed

Produktpalette: EtherCAT-System
Produkt- oder Komponententyp: EtherCAT-Koppler
Modell: EK1100
Artikelnummer: EK1100
Anwendungsbereich: Feldbus / Dezentrale Automatisierung
Zustand: Neu, originalverpackt und versiegelt

🛠️ Kurzbeschreibung

Der Beckhoff EK1100 EtherCAT-Koppler verbindet EtherCAT-Klemmen der ELxxxx-Serie mit EtherCAT-Netzwerken auf Basis von 100BASE-TX.

Der Koppler ermöglicht den Aufbau leistungsfähiger und hochflexibler dezentraler I/O-Systeme mit extrem kurzen Reaktionszeiten. Dank hoher E-Bus-Stromversorgung und Unterstützung von bis zu 65.534 EtherCAT-Klemmen eignet sich das Gerät ideal für komplexe industrielle Automatisierungsanwendungen.

⚙️ Technische Daten

Funktion

Ankopplung von EtherCAT-Klemmen (ELxxxx) an EtherCAT-Netzwerke

Kommunikation

Protokoll: EtherCAT
Übertragungsrate: 100 MBit/s

Businterface:
2 × RJ45 Ethernet Ports

Übertragungsmedium:
Ethernet-/EtherCAT-Kabel, min. Cat.5, geschirmt

Max. Entfernung zwischen Stationen: 100 m

Durchlaufverzögerung: ca. 1 µs

Max. Anzahl EtherCAT-Klemmen: 65.534

Elektrische Daten

Versorgungsspannung: 24 V DC (−15 % / +20 %)

Stromaufnahme US:
70 mA + (∑ E-Bus-Strom / 4)

E-Bus-Stromversorgung: 2000 mA

Powerkontakte:
max. 24 V DC / max. 10 A

Potenzialtrennung:
500 V (Powerkontakt / Versorgung / Ethernet)

🌡️ Umgebungsbedingungen

Betriebstemperatur: −25 … +60 °C
Lagertemperatur: −40 … +85 °C

Relative Luftfeuchte: 95 % ohne Betauung

EMV: gemäß EN 61000-6-2 / EN 61000-6-4

Schwingungs-/Schockfestigkeit:
EN 60068-2-6 / EN 60068-2-27

🧱 Mechanische Daten

Schutzart: IP20
Einbaulage: beliebig
Montage: Hutschiene (DIN-Schiene)

🧾 Zulassungen

CE
CCC
UL
ATEX
IECEx
DNV
cFMus

⚠️ Ex-Zulassungen

ATEX:
II 3 G Ex ec IIC T4 Gc

IECEx:
Ex ec IIC T4 Gc

cFMus:
Class I, Division 2, Groups A, B, C, D
Class I, Zone 2, AEx ec IIC T4 Gc

🌟 Highlights

EtherCAT-Koppler für ELxxxx-Klemmen
2 × RJ45 EtherCAT Ports
Bis zu 65.534 EtherCAT-Klemmen anschließbar
Sehr geringe Durchlaufverzögerung (~1 µs)
2000 mA E-Bus-Stromversorgung
Industrie- und Ex-Zulassungen integriert

⚙️ Typische Einsatzgebiete

Dezentrale I/O-Systeme
Maschinen- und Anlagenbau
Motion-Control Anwendungen
Prozessautomation
Industrieautomation
