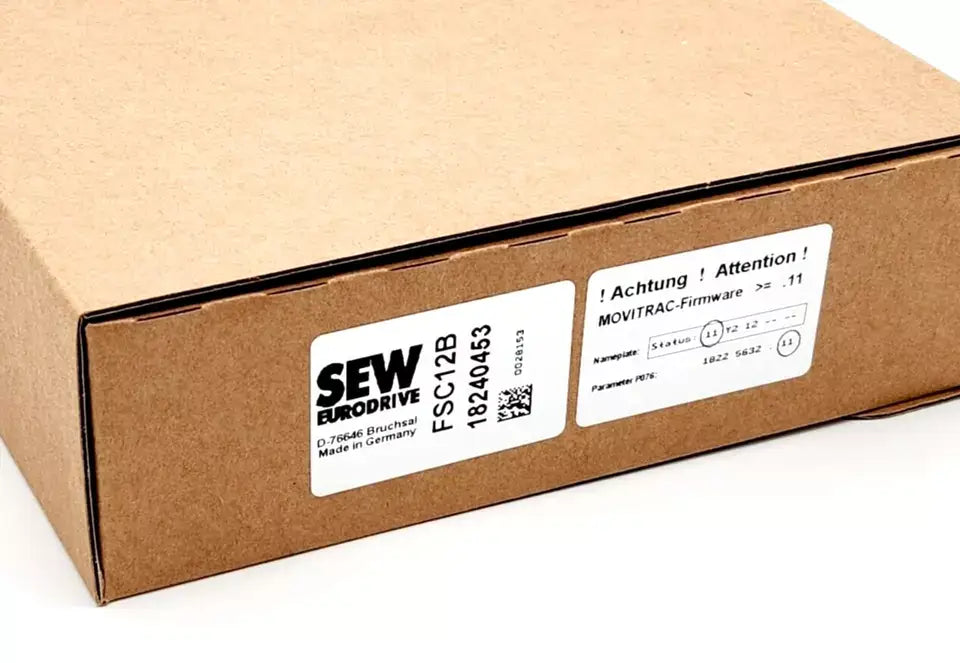

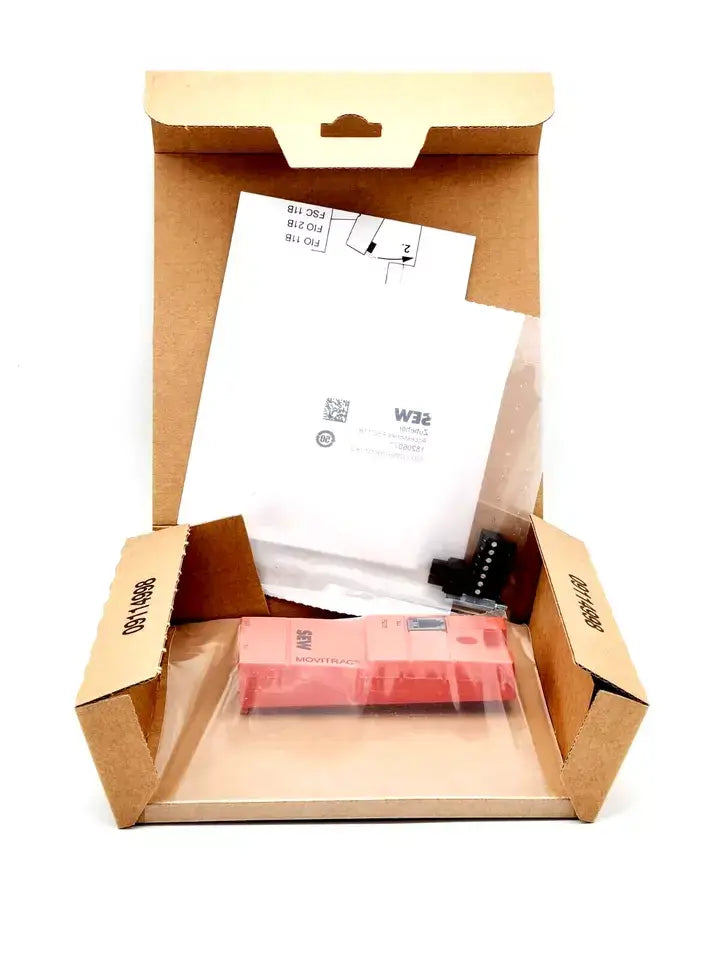

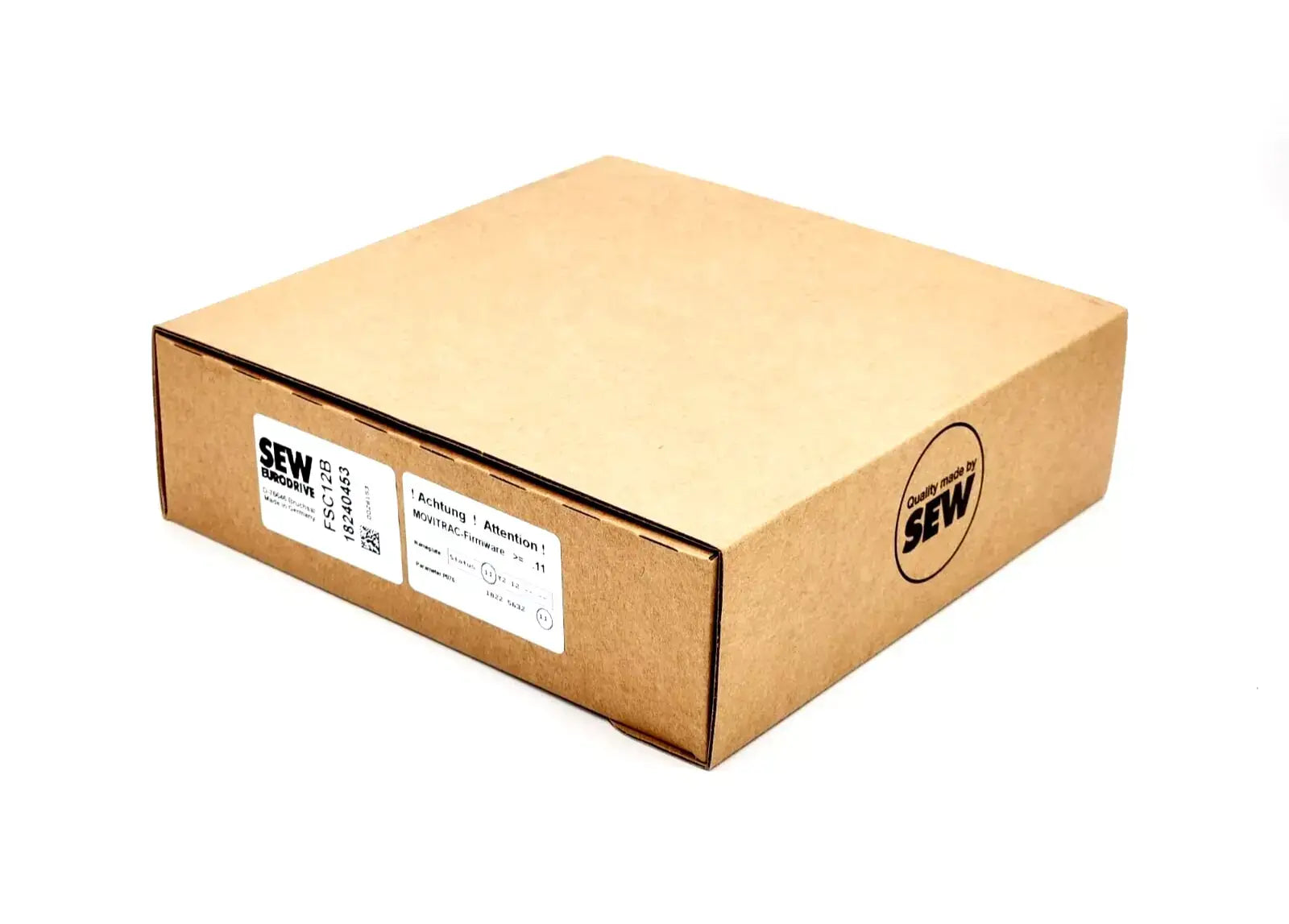

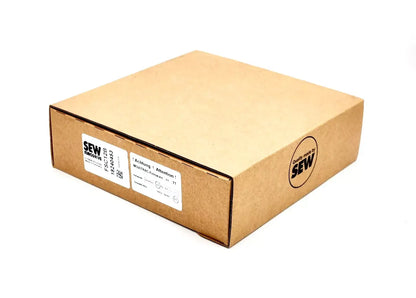

SEW Eurodrive MOVITRAC B FSC12B 18240453 Kommunikationsmodul

• Systembus (SBus): CAN-Bus nach CAN-Spezifikation 2.0, max. 64 Teilnehmer, Abschlusswiderstand (120 Ω) zuschaltbar (S1:8)
• Service-Schnittstelle (X44): RJ10, EIA-Standard, 9.6 kBaud, nur für Servicezwecke, max. Kabellänge 3 m
• RS485-Schnittstelle (X45): EIA-Standard, 9.6 kBaud, max. 32 Teilnehmer, max. Kabellänge 200 m, dynamischer Abschlusswiderstand fest eingebaut
• DIP-Schalter (S2): Adresse binär codiert (0 – 63 für MOVILINK®, 1 – 127 für CANopen)
• DIP-Schalter (S1):
  • S1:1 CAN-Profil (OFF = MOVILINK®, ON = CANopen)
  • S1:2 – S1:5 Baudrate (125 kBaud, 250 kBaud, 500 kBaud, 1 MBaud – nur eine auswählen)
  • S1:6 – S1:7 Reserviert (nicht betätigen)
  • S1:8 Abschlusswiderstand (120 Ω zwischen CAN High und CAN Low)
