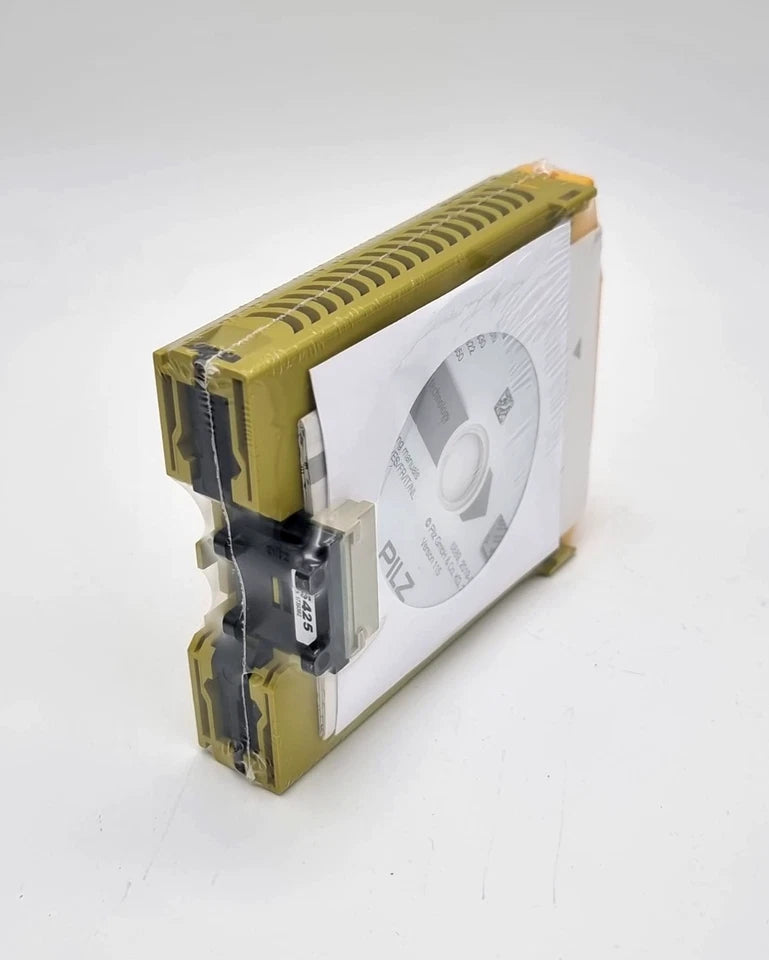

Pilz 773520 PNOZ mo2p Erweiterungsmodul – 2 Sicherheits-Relaisausgänge | sealed

Artikelnummer: 773520
Hersteller: Pilz
Serie: PNOZmulti Classic
Modell: PNOZ mo2p – Erweiterungsmodul mit 2 Sicherheits-Relaisausgängen
Zustand: Neu, originalverpackt und versiegelt – Verpackung ungeöffnet

🛠️ Allgemeine Beschreibung

Das Pilz PNOZ mo2p (773520) ist ein Erweiterungsmodul für das PNOZmulti Classic Sicherheitssystem.
Es stellt 2 potenzialgetrennte Sicherheits-Relaisausgänge (2 × NO/Schließer) zur Verfügung und eignet sich ideal zum sicheren Schalten von Maschinen, Motoren, Schützen und Aktuatoren.

Die Stromversorgung erfolgt über die Basiseinheit, wodurch das Modul vollständig in das modulare PNOZmulti-System integriert ist.
Zulassungen für internationale Märkte ermöglichen den Einsatz in globalen Maschinen- und Anlagenbauprojekten.

🛠️ Technische Daten

Zulassungen

• CE

• UKCA

• cULus Listed

• KOSHA

• EAC

• TÜV

⚡ Elektrische Daten

Versorgung

• Versorgung (UINT1): über Basismodul

• Spannungstyp: DC

• Toleranz: –2 % / +2 %

Relaisausgänge

• 2 Sicherheits-Relaisausgänge (2 × NO)

• Potenzialgetrennte Ausgänge → sichere Trennung

Schaltvermögen nach EN 60947-4-1 / AC1 / DC1

• AC1:

  • Max. Spannung: 240 V

  • Max. Strom: 6 A

• DC1:

  • 24 V DC

  • Max. Strom: 6 A

Schaltvermögen nach EN 60947-5-1 / AC15 / DC13

• AC15:

  • Max. Spannung: 230 V

  • Max. Strom: 3 A

• DC13:

  • Max. Spannung: 24 V

Potenzialtrennung

• Sichere Isolation zwischen:

  • Relaisausgängen ↔ Systemspannung

🌡️ Umgebungsbedingungen

• Betriebstemperatur: 0 … 60 °C

• Lagertemperatur: nach EN 60068-2-1/-2

• Luftfeuchtigkeit: 93 % r. F. bei 40 °C

• Keine Kondensation zulässig

• Zulässige Betriebshöhe: 0 – 2000 m

• EMV: nach EN 61131-2

• Vibration: nach EN 60068-2-6

• Schockfestigkeit: 15 g

Schutzarten

• Nach EN 60529

• Gehäuse: IP20

• Klemmen: IP20

• Einbauraum: IP54

🔧 Mechanische Daten

• Montage: Horizontal auf DIN-Hutschiene

• DIN-Schiene: 35 × 7,5 mm (EN 50022)

• Gehäusematerial:

  • Unterteil: PPO UL 94 V0

  • Frontplatte: ABS UL 94 V0

• Anschlussklemmen: Schraub- und Federkraftklemmen

• Leiterquerschnitt: AWG 24 – 12

Abmessungen

• Höhe: 94 mm

• Breite: 22,5 mm

• Tiefe: 121 mm

Gewicht

• Netto: 170 g

• Brutto: 190 g

🌟 Besonderheiten

• 2 sichere, potenzialgetrennte Relaisausgänge für hohe Lasten

• Ideal zur Erweiterung des PNOZmulti Classic Systems

• Breites Schaltvermögen für AC1/DC1 sowie AC15/DC13

• Sehr robust, vibrations- und schockfest

• Perfekt für sicherheitsgerichtete Abschaltvorgänge

• Kompatibel mit allen PNOZmulti Classic Basismodulen

• Weltweit einsetzbar durch viele Zulassungen

⚙️ Typische Einsatzgebiete

• Sicherheitsgerichtetes Abschalten von Maschinen und Motoren

• Ansteuerung von Sicherheits-Schützen und Magnetventilen

• Robotik & Automatisierung

• Werkzeugmaschinen

• Förder- und Verpackungsanlagen

• Allgemeiner Maschinenbau
