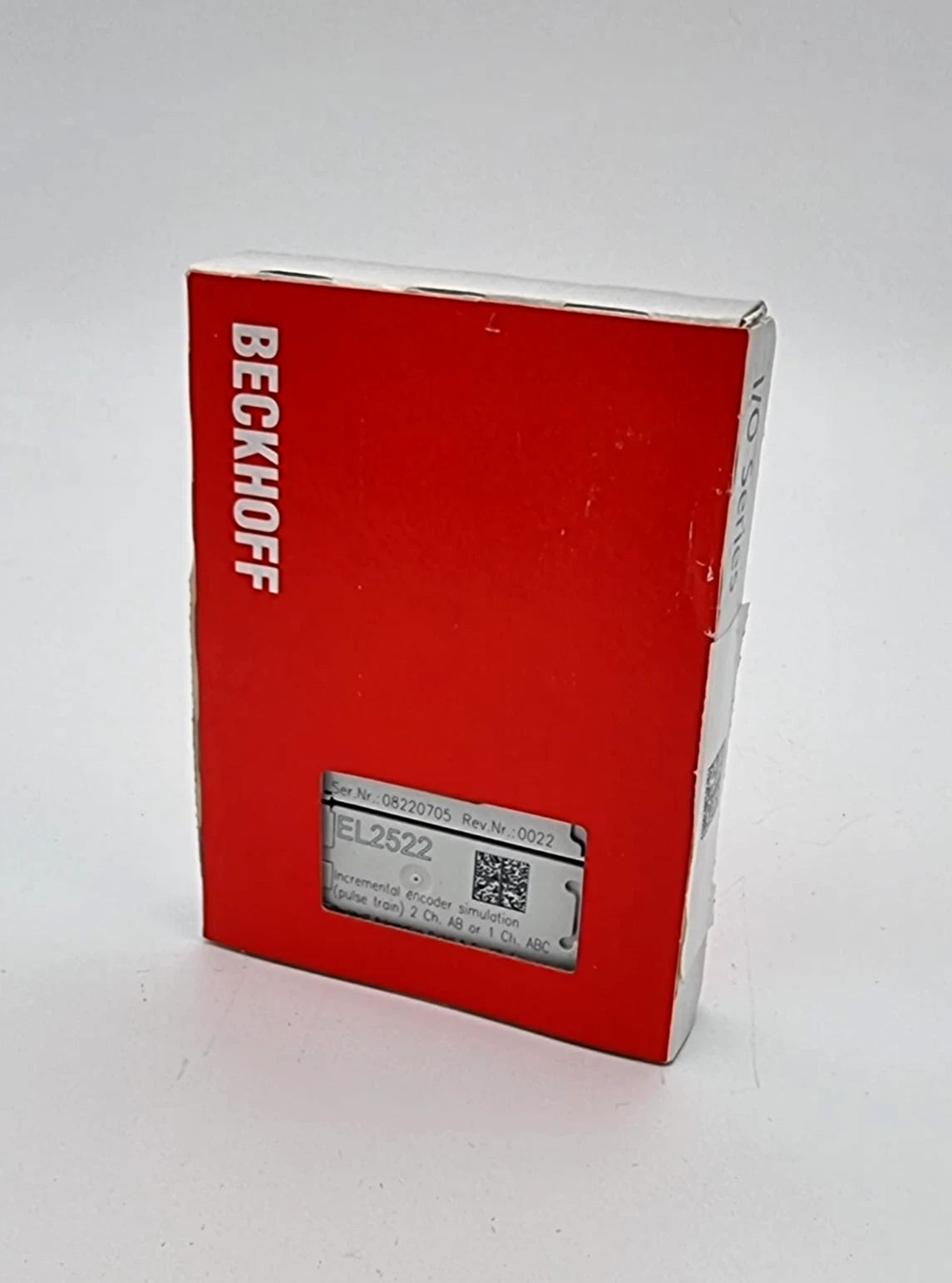

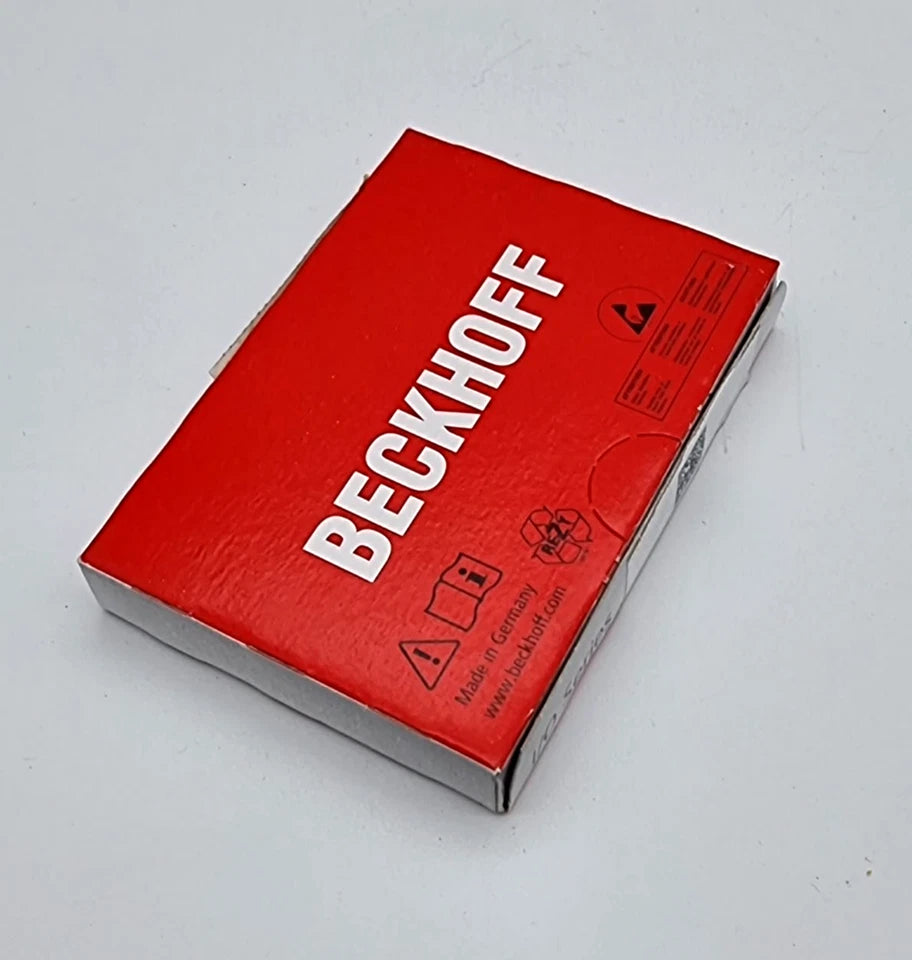

Beckhoff EL2522 – EtherCAT-Klemme – 2-Kanal Pulse-Train-Ausgang | sealed

Artikelnummer: EL2522
Hersteller: Beckhoff
Serie: EtherCAT Terminals (EL-Serie)
Modell: EL2522 – 2-Kanal Pulse-Train-Output
Zustand: Neu, originalverpackt und versiegelt – Verpackung ungeöffnet

🛠 Allgemeine Beschreibung

Die Beckhoff EL2522 ist eine 2-kanalige EtherCAT-Pulse-Train-Ausgangsklemme, die zur hochpräzisen Generierung von Pulsfolgen und Frequenzausgängen in industriellen Automatisierungsanwendungen eingesetzt wird.
Sie unterstützt differenzielle RS422-Ausgänge, variable Frequenzmodulation, Rampenfunktionen sowie die Simulation von Inkremental-Encodern (AB oder ABC).

Durch die Anbindung an TwinCAT NC eignet sich die Klemme ideal für Achsbewegungen, Fahrwegsteuerung, Pulsrichtungsansteuerungen und präzise Positionieranwendungen.
Mit einer Grundfrequenz von bis zu 4 MHz, 16-Bit-Auflösung und integrierter Potenzialtrennung bietet die EL2522 höchste Präzision in kompakter Bauform.

🛠 Technische Daten

Anschlusstechnik

• Pulse-Train / Frequenzausgang

Ausgänge

• 2 Kanäle A/B

• 1 Kanal A/B/C (4 differenzielle Ausgänge)

• Ausgangstreiber: RS422, differentiell

• Max. Strom: 50 mA

• Min. Bürde: 120 Ω

• Kurzschlussfest

Frequenzeigenschaften

• Grundfrequenz: 0…4 MHz

• Voreinstellung ab Werk: 50 kHz

• Auflösung: 16 Bit (inkl. Vorzeichen)

• Skalierung über konfigurierten Frequenzbereich

Versorgung / Stromaufnahme

• Versorgung: über den E-Bus

• E-Bus-Stromaufnahme: typ. 120 mA

• Powerkontakte: typ. 50 mA (lastabhängig)

Potenzialtrennung

• 500 V (E-Bus ↔ Feldseite)

⚙ Besondere Eigenschaften

• Puls-Ausgabe mit variabler Frequenz

• Frequenzmodulation & Pulsrichtungssteuerung

• Encoder-Simulation:

  • 1× ABC

  • 2× AB

• Voll kompatibel mit TwinCAT NC

• Rampenfunktion

• Fahrwegsteuerung

• Ideal für Motion-Control- und Positionieraufgaben

🌡 Umweltdaten

• Betriebstemperatur: –25…+60 °C

• Lagertemperatur: –40…+85 °C

• Relative Feuchte: 95 %, ohne Betauung

• Schock & Vibration: EN 60068-2-6 / EN 60068-2-27

• EMV: EN 61000-6-2 / EN 61000-6-4

• Schutzart: IP20

• Einbaulage: beliebig

🔧 Mechanische Daten

• Gewicht: ca. 50 g

• Modulbauform der EtherCAT-EL-Serie

🌟 Besonderheiten

• Sehr hohe Frequenzbereiche bis 4 MHz

• 16-Bit-Feinauflösung für präzise Pulssteuerung

• Ideal für Encoder-Simulation & Motion-Control

• Potenzialgetrennte, differenzielle RS422-Ausgänge

• TwinCAT-kompatible NC-Funktionalitäten

• Kompakte und robuste EtherCAT-Klemme

⚙ Typische Einsatzgebiete

• Motion-Control

• Positionierachsen

• Inkremental-Encoder-Simulation

• Frequenzausgang für Servo- und Schrittmotorsteuerungen

• Maschinenbau / Sondermaschinen

• High-Speed-Pulsanwendungen
