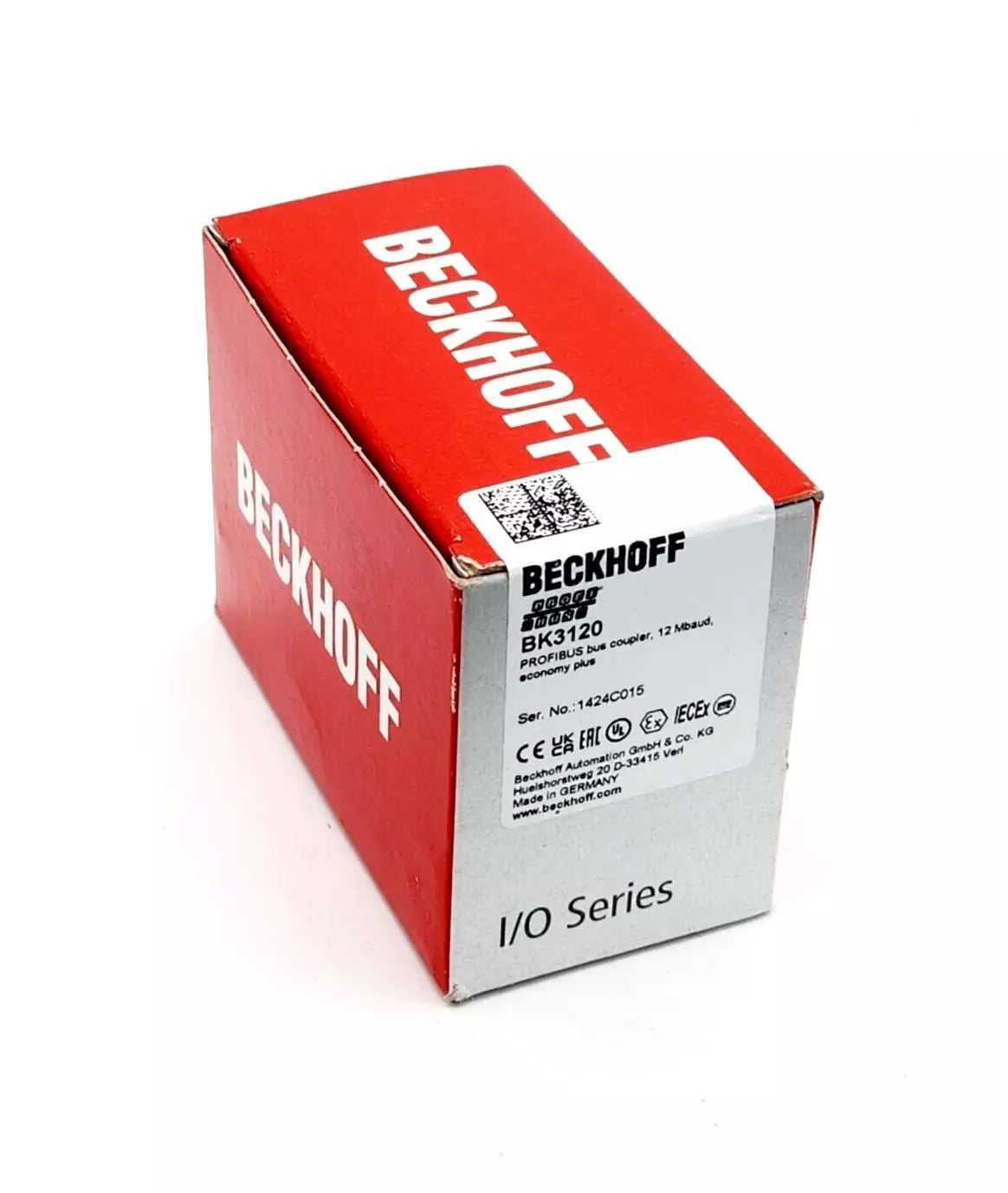

Beckhoff BK3120 PROFIBUS Economy Plus Buskoppler | sealed

Produktpalette: Busklemmen-System
Produkt- oder Komponententyp: PROFIBUS-Buskoppler
Modell: BK3120
Artikelnummer: BK3120
Anwendungsbereich: Feldbus / Dezentrale Automatisierung
Zustand: Neu, originalverpackt und versiegelt

🛠️ Kurzbeschreibung

Der Beckhoff BK3120 ist ein leistungsstarker PROFIBUS Economy Plus Buskoppler zur Anbindung von Beckhoff Busklemmen an PROFIBUS-DP-Netzwerke.

Der Koppler ermöglicht die Integration von bis zu 64 Busklemmen beziehungsweise bis zu 255 Klemmen mit K-Bus-Verlängerung. Dank automatischer Baudratenerkennung bis 12 MBaud und hoher K-Bus-Stromversorgung eignet sich das Gerät ideal für anspruchsvolle Automatisierungsanwendungen im Maschinen- und Anlagenbau.

⚙️ Technische Daten

Kommunikation

Feldbus: PROFIBUS-DP

Businterface:
1 × D-Sub-Stecker, 9-polig, geschirmt

Übertragungsmedium:
Abgeschirmtes Kupferkabel
2 × 0,25 mm²

Übertragungsrate:
Automatische Erkennung bis 12 MBaud

Prozessdaten

Maximale Feldbusdaten:
128 Byte Input
128 Byte Output

Busklemmen-Anschluss

Anzahl Busklemmen:
64

Mit K-Bus-Verlängerung:
bis zu 255 Busklemmen

K-Bus-Stromversorgung:
1750 mA

Elektrische Daten

Versorgungsspannung:
24 V DC (−15 % / +20 %)

Eingangsstrom:
70 mA + (Gesamt-K-Bus-Strom / 4)

Maximaler Eingangsstrom:
500 mA

Powerkontakte:
max. 24 V DC / max. 10 A

Potenzialtrennung:
500 V (Powerkontakte / Versorgungsspannung / Feldbus)

🌡️ Umgebungsbedingungen

Betriebstemperatur:
−25 °C bis +60 °C

Lagertemperatur:
−40 °C bis +85 °C

Relative Luftfeuchte:
95 % ohne Betauung

EMV:
EN 61000-6-2
EN 61000-6-4

Schwingungs- und Schockfestigkeit:
EN 60068-2-6
EN 60068-2-27

🧱 Mechanische Daten

Gewicht: ca. 170 g

Schutzart: IP20

Einbaulage: beliebig

Montage: Hutschiene (DIN-Schiene)

🧾 Zulassungen

CE
CCC
UL
ATEX
IECEx
DNV
cFMus

⚠️ Ex-Zulassungen

ATEX:
II 3G Ex ec IIC T4 Gc

IECEx:
Ex ec IIC T4 Gc

cFMus:
Class I, Division 2, Groups A, B, C, D
Class I, Zone 2, AEx ec IIC T4 Gc

🌟 Highlights

PROFIBUS-DP Buskoppler
Bis zu 64 Busklemmen anschließbar
Bis zu 255 Klemmen mit K-Bus-Verlängerung
Automatische Baudratenerkennung bis 12 MBaud
128 Byte Ein- und Ausgangsdaten
1750 mA K-Bus-Stromversorgung
Industrie- und Ex-Zulassungen vorhanden

⚙️ Typische Einsatzgebiete

PROFIBUS-DP Netzwerke
Maschinen- und Anlagenbau
Dezentrale I/O-Systeme
Prozessautomation
Industrieautomation
