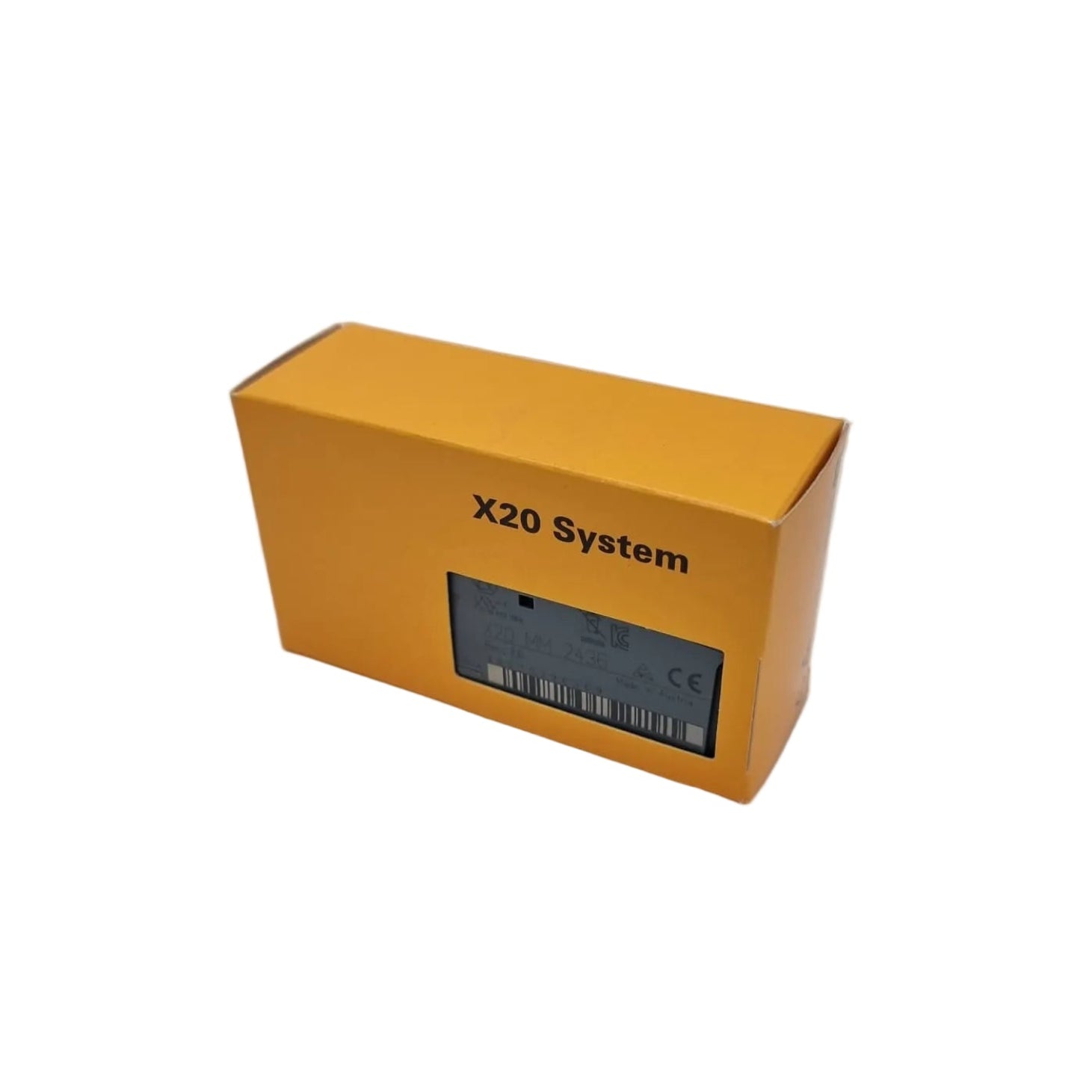

B&R X20MM2436 PWM Motorbrückenmodul 2-Kanal für DC-Motoren

Produktpalette: X20 System
Produkt- oder Komponententyp: Motorbrückenmodul / Motion-Modul
Modell: X20MM2436
Artikelnummer: X20MM2436
Anwendungsbereich: Motion Control / Antriebstechnik
Zustand: Neu, originalverpackt

🛠️ Kurzbeschreibung

Das B&R X20MM2436 ist ein leistungsstarkes 2-Kanal Motorbrückenmodul zur Ansteuerung von Gleichstrommotoren mit PWM-Technologie.

Es ermöglicht die präzise Steuerung von zwei DC-Motoren über H-Brücken und unterstützt zusätzlich den Anschluss von Inkrementalgebern für exakte Positions- und Geschwindigkeitsregelung. Dank hoher PWM-Auflösung und flexibler Konfigurationsmöglichkeiten eignet sich das Modul ideal für anspruchsvolle Motion-Control-Anwendungen.

⚙️ Technische Daten

Motorsteuerung

Anzahl Kanäle: 2
Ausgänge: 2 × H-Brücke (für DC-Motoren)

Versorgungsspannung: 24 … 39 V DC (±25 %)
Nennstrom: 3 A
Maximalstrom: 3,5 A

PWM & Regelung

Frequenzbereich: 15 Hz … 50 kHz
PWM-Auflösung: 15 Bit + Vorzeichen
Minimale Zeitauflösung: 10 ns

Frequenzmodus:
10 … 6553,5 Hz
1 … 655,35 Hz

Dither-Funktion: einstellbar

Encoder & Eingänge

Digitale Eingänge: 4 (2 × 2 Kanäle)
Geeignet für AB-Inkrementalgeber
Eingangsspannung: 24 V

Betriebsarten

PWM-Ansteuerung
Stromreglerbetrieb für induktive Lasten möglich
Bidirektionale Motorsteuerung (Vor-/Rücklauf)

Elektrische Eigenschaften

Schaltungsart: Sink
Leitertechnik: 1-Leitertechnik

🌡️ Umgebungsbedingungen

Geeignet für industrielle Anwendungen
Einsatz im Schaltschrank (X20 System)

🧱 Mechanische Daten

Bauform: X20 Systemmodul
Montage: Hutschiene / Systemintegration

🧾 Zulassungen

(typisch für B&R X20 Module)

CE
UL

🌟 Highlights

2-Kanal Motorsteuerung mit H-Brücke
PWM bis 50 kHz mit hoher Auflösung
Integrierte Encoder-Eingänge (AB-Inkrementalgeber)
Bidirektionale Motorsteuerung
Stromregelbetrieb für induktive Lasten
Ideal für präzise Motion-Control Anwendungen

⚙️ Typische Einsatzgebiete

Positionieraufgaben
Fördertechnik
Maschinen- und Anlagenbau
Automatisierungssysteme
Motion-Control Anwendungen
